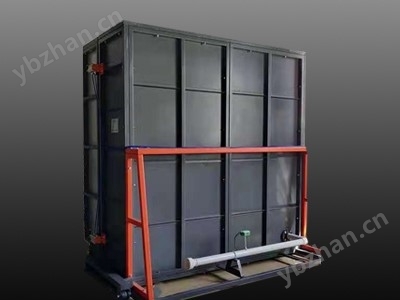

建筑门窗动风压性能检测设备
产品概述
国家建筑工程质量监督检验中心依靠雄厚的技术力量和多年的检测经验,在吸收日本、美国及德国等国家技术的基础上,结合我国具体情况,开发出符合国内的系列建筑门窗动风压性能检测设备,对建筑门窗检测进行气能,抗压变形性检测进行密性能、水密性全符合国标对检测设备的要求
【执行标准】 GB/T7106-2019
建筑外门气密、水、抗风压性能分级及检测方法可测试件规格:在2.4x2.4m/3.0x3.0m尺寸限度下均可侧。洞口尺寸灵活可调,同时采用特殊的侧板加固装置,使其有是够的刚度和良好的密封性指标
技术参数
可测试洞口 2.4x2.4m/3.0x3.0m
风机采用大风量离心风机
风压可调范围 -10000pa~+10000pa
气密性风压精度 ±0.5%f.s
抗风压风压精度 ±0.5%f.s
大气量程 0-110kpa 精度 ±1.5%f.s
空气流量范围 0.1~635m³/h 精度 ±3.0%f.s
水流量测试范围 0.16~1.6m³/h 精度 ±2.50%f.s
淋水量 1~3L/m².min
位移测量范围 0~50mm 分辨率 0.01mm 精度 ±0.2%f.s
正负压转换装置 采用电动式四通风阀
电源供电 380v
电机功率 18.5kw
产品特点
采用了美国进口喷头及600m超厚的箱体设计,保证了喷头与试件间的距离,保证在试件外压力控制范围不小于±7000Pa表面形成一个连续稳定均匀的水幕,并配有移动喷头,检测时可做300m左右的凸窗。
◆箱体结构采用100mm的槽钢和3mm的钢板,保证了箱体良好的抗压性,并在箱体的侧面设了一个的800m小门,确保气密检测的准确可靠。该设备经过减震处理后,实验室只需配备给排水管道及动力电。即可开展工作,无需做地基处理。可根据试验室情况设计设各的管道走向专感器、自动控制功能的设备具备以下优点
★用计算机控制调节系统的压力作波动压力检测,可实时反馈试验情况
★的数据采集和处理系统,能自动对测试结果进行分析处理,并及时准确的输出检测报告;
★报告和原始记录采用 Microsoft Word进行处理,用户可自行修改制作其格式,软件内附的报告格式供用户参照
建筑工程质量监督检验中心
★测控专用软件由检测人员采用 Windows95/98/2000平台、VB/VC混合编程,方便灵活的人机对话界面控制全部检测过程开放式 Access 3数据库管理,具有很强的兼容性,可与任何管理软件接口实现无缝连接
★可根据计算机设计的波形自动跟踪检测;
型号规格
1.MCDX2424
2400×2400mm
2.MCDX3030
3000×3000mm
备注:以上各型号均有手动控制、智能控制、手动智能双控制、液压控制四种配置
