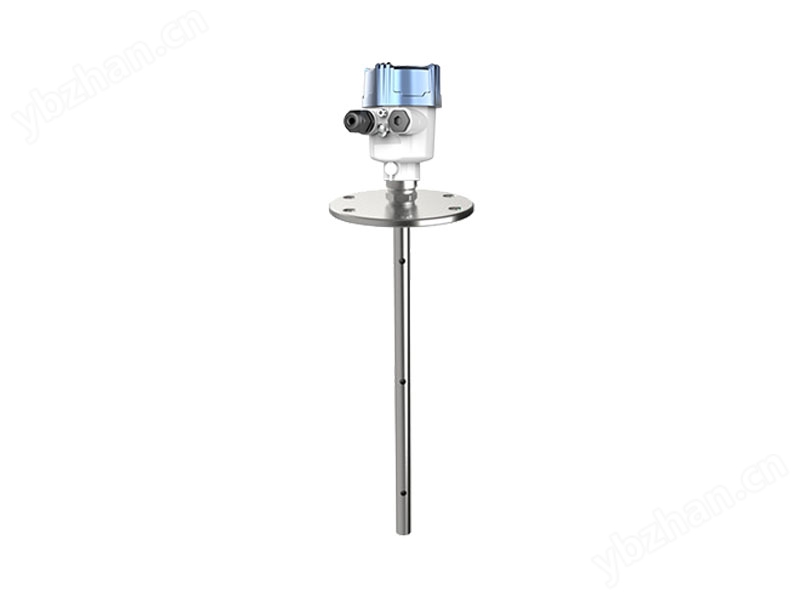

┃ 产品概述 PRODUCT OVERVIEW
同轴式导波雷达液位计是一种基于智能导波雷达物位计技术的测量仪器，通过将微波信号发送到目标物体中，利用信号的反射来获取目标的液位信息。同轴式导波雷达液位计的核心组件是由内外两层同轴圆柱体组成的探头，内层为天线发射器，外层为接收器，两层的组合形成了同轴的探头。同时，高频导波雷达还可以进行数字信号处理，通过智能算法对数据进行处理，提高了测量精度和准确度。┃ 产品优势 PRODUCT ADVANTAGE
1、非接触式测量，不会直接接触被测液体，避免了污染和交叉感染的风险。
2、精准度高，能够实现高精度的测量，误差较小时甚至可以达到毫米级别。
3、强适应性，能够适应不同介质和环境的测量，同轴式导波雷达液位计对于温度、压力等变化的适应性也非常好。
4、抗干扰能力强，不受外界干扰影响，工作稳定可靠。
5、显示直观，测量结果可以直接显示在仪表上，操作简单、方便。
┃ 产品特性 PRODUCT CHARACTERISTICS
▲量程：M1-10m，M2-20m，M3-30M，M6-60m，MB- 90m；
▲支持远程维护、OTA，可远程访问、管理雷达，远程升级；
▲测量设备具备4～20mA（可选2路）、HART、AUTBUS、Fieldbus Foundation、ProfibusPA、NB-IoT等多种规格的物理接口，客户可以根据应用环境和使用要求配置和调整。
▲支持蓝牙调试功能；
▲支持背光显示
▲测量设备支持低介电常数介质（小于1.5）的TBF罐底反射测量，同轴式导波雷达液位计可适用于不同介质、环境下的液位测量需求。
▲可在石油化工行业的储罐、反应釜、隔膜罐等液体的液位测量。食品、制药、生物等行业的液体液位的测量。环保、污水处理等行业的液体、废水液位的测量。船舶、石油平台、发电厂等行业内的油料、液体的液位监控。
┃产品尺寸 PRODUCT SIZE
┃产品参数 PRODUCT PARAMETERS
| 技术指标 | 参数 |
| 发射信号 | 800ps @ 3V脉冲 |
| 更新率 | 10Hz,可选100Hz |
| zui小功耗 | 80mw |
| 测距范围 | 90m |
| 料位速度 | 0～10m/s |
| 测量精度 | 1mm |
| 工作电压 | 12～32V DC |
| 工作温度 | -40～75℃ |
┃产品选型 PRODUCT SELECTION
| 代码 | 产品描述 | ||
| T9100 | 导波雷达物位计 | ||
| 代码 | 量程 | ||
| M1 | 0-10m | M3 | 0-30m |
| M9 | 0-90m | MC | 定制 |
| 代码 | 连接形式 | ||
| Q1 | G¾(DIN 3852-E) | Q2 | ¾NPT(ASME B1.20.1) |
| Q3 | G1½(DIN 3852-A) | Q4 | 1½NPT |
| Q5 | G2° | Q9 | 定制 |
| Q7 | G3½@3° | ||
| C1 | Clamp ¾" | ||
| C3 | Clamp1 ½" | ||
| C5 | Clamp2" | ||
| L1 | DN25 PN16 | L2 | DN32 PN16 |
| L3 | DN50 PN16 | L4 | DN65 PN16 |
| L5 | DN80 PN16 | L6 | DN100 PN16 |
| L7 | DN125 PN16 | L8 | DN150 PN16 |
| L9 | 特殊定制 | ||
| 代码 | 金属材质 | ||
| J1 | 304 | J2 | 316 |
| J3 | 316L | J9 | 特殊定制 |
| 代码 | 密封圈材质 | ||
| M1 | 氟橡胶 | M2 | EPDM |
| M3 | Kalrez 4079 | M4 | Aegis Pf128 |
| M5 | 硼硅酸盐 | M9 | 特殊定制 |
| 代码 | 耐温耐压 | ||
| W1 | 80°C@2Bar | W2 | 130°C@20Bar |
| W3 | 230°C@20Bar | W5 | 450°C@40Bar |
| W9 | 特殊定制 | ||
| 代码 | 电源及输出 | ||
| C1 | 两线制，Hart | C4 | Fieldbus Foundation |
| C2 | 四线制，RS485 | C5 | Profibus PA |
| C3 | 两线制，NB-IOT | CA | 定制 |
| 代码 | 测量杆类型 | ||
| G1 | 单杆 | G2 | 双杆 |
| G3 | 同轴 | G4 | 特殊定制 |
| 代码 | 蓝牙输出 | ||
| B1 | 带蓝牙输出 | ||
| B2 | 不带蓝牙输出 | ||
| 代码 | 蒸汽补偿 | ||
| Z1 | 带蒸汽补偿 | ||
| Z2 | 不带蒸汽补偿 | ||
