┃ 产品概述 PRODUCT OVERVIEW

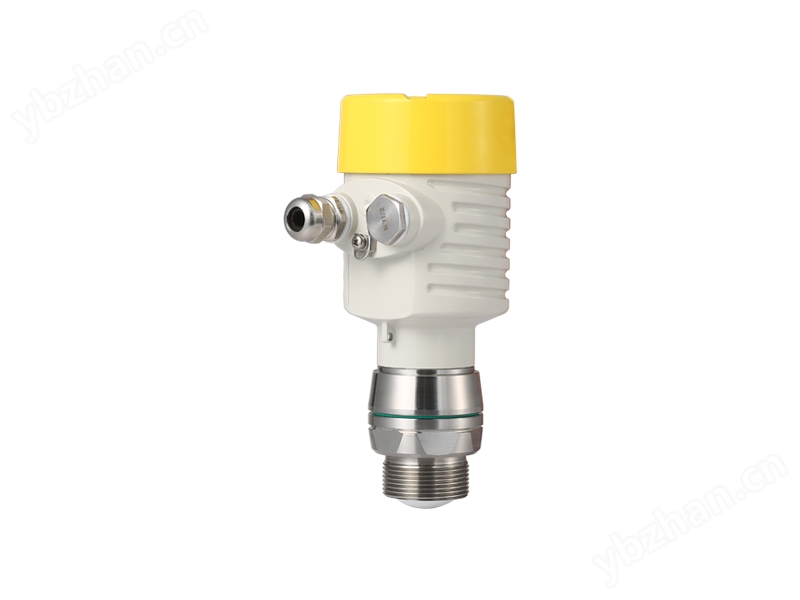

T9200C系列60G雷达水位计产品，是指工作在60-64GHz的（FMCW）调频连续波雷达水位计产品。IP67级水位计产品量程可以达到30m，盲区在10 cm以内。由于它工作频率更高，带宽更大，测量精度更高。产品提供支架的固定方式，3. 6V锂电池供电，NB通信，无需现场布线使得安装便捷简易。┃ 产品优势 PRODUCT ADVANTAGE
T9200C系列调频连续波雷达水位计的主要优势如下:
1、基于自研的CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区；
2、4GHz工作带宽，使60G雷达水位计产品拥有更高的测量分辨率与测量精度；
3、窄6°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷；
4、IP67级水位计一体化透镜设计，体积精巧；
5、显控和液位计采用分离设计，可定制；
6、支持NB无线传输，可配置上传周期；
7、低功耗运行，寿命大于3年；
8、水位超上、下限(可配置)上传报警信息；
9、支持手机蓝牙调试，方便现场人员维护工作。
┃产品选型 PRODUCT SELECTION
| 字段 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 产品简称 | 通信方式 | 波束角 | 外壳 | 支架 | 锂电池 | 显示屏 | |
| T9200C | T/N/485 | B0/7 | K0/1 | Z0/1 | D0/1 | X0/1 | |
| 选项 | T ：TTL输出 485：485输出 | B0：无透镜 | K0：无外壳 | Z0：无支架 | D0：无电池 | X0：无显控 | |
| N：蓝牙通讯 | B7：6°波束角 | K1：不锈钢外壳 | Z1：带支架 | D1：带电池 | X1：带显控 | ||
| 示例 | T9200C | N | B7 | K1 | Z1 | D1 | X0 |
┃产品尺寸 PRODUCT SIZE
┃产品参数 PRODUCT PARAMETERS
| 技术指标 | 参数 |
| 发射频率 | 60 GHz～64 GHz |
| 测量范围 | 0.1m～30m |
| 测量精度 | ±3mm |
| 波束角 | 6° |
| 供电范围 | 3.6～5 VDC、8～35VDC（485输出） |
| 通讯方式 | TTL/蓝牙/485 |
| 工作温度 | -40～85℃ |
| 外壳材质 | 不锈钢外壳 |
| 天线类型 | 透镜天线 |
| 推荐线缆 | 7*0.3mm² |
| 防护等级 | IP67 |
| 安装方式 | 支架 |
┃安装注意事项 INSTALLATION PRECAUTIONS
(1) 保证仪表垂直于水面
(2) 避免发射波束照射到干扰物，产生虚假回波。
典型工况参见以下几点：
■保证调频连续波雷达水位计垂直于水面安装，倾斜将接受信号幅度变弱，影响正常测距。
