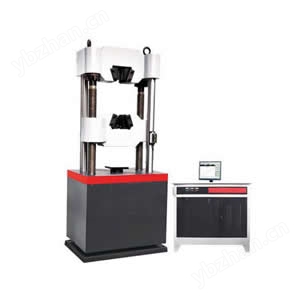

产品介绍

主机采用油缸下置式主机，间隙密封油缸、两立柱、双丝杠框架结构。上试验空间用于拉伸试验，下试验空间可用于试样的压缩、弯曲和剪切试验（需增加相应辅具）。下横梁升降采用摆线轮减速机、链轮、链条、丝杠副传动，实现拉伸、压缩空间的调整。主油缸采用珩磨油缸，油压传感器测力（精密级需加负荷传感器测力，属于特殊配置）。自动液压夹紧系统，装夹试样方便，稳定性好。配置相关附具可完成钢筋，金属试样、钢铰线（主机需改动），电缆，紧固件，混凝土等样品的试验，主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2010《室温材料 金属拉伸试验方法》的要求。

性能特点：

两立柱双丝杠结构 具有合理的工作位置和受力状态。

按试样的要求定做试验空间并配置相关附具可完成钢筋，钢铰线，电缆，紧固件，混凝土等样品的试验

液压夹紧装置可自主调整夹持速度（可根据客户要求配置点动式夹持装置）

可根据要求选择负荷传感器或油压传感器，有效提高试验量程范围和力值准确性。

油缸下置式结构可降低主机高度，降低试验重心，减少破断冲击力对机器的损伤。

配备光电编码器后可准确测量横梁移动距离。

一体式油源设计使整机结构更加紧凑合理，减少占地面积。

可提供手动和自动双控系统，自主选择操作方式。

基于集成技术的内置式控制卡，减少连线，提高试验实时控制和实时采集功能，提高产品稳定性。

型号	AUM-300W	AUM-500W		AUM-600W		AUM-1000W
大试验力 （KN）	300	500		600		1000
测力范围	4%～99%
试验力示值 相对误差	优于示值的±1%
变形精度	优于示值的±1%
拉伸空间 （mm）	550	550	550		650
压缩空间 （mm）	≥500
夹持方式	液压自动夹紧
圆试样夹持 直径（mm）	Φ10-Φ32	Φ13-Φ40	Φ13-Φ40		Φ26-Φ60
扁试样夹持 厚度（mm）	0-15	0-15	0-30		0-40
剪切试样 直径（mm）	10（选配，非标配）
上下压板 尺寸（mm）	Φ160(另选204×204)
弯曲支点间 大距离	可选
油泵电机功率	1.5KW				3KW
横梁上下移动 电机功率	1KW
变形测量装置	光电编码器或者电子引伸计
