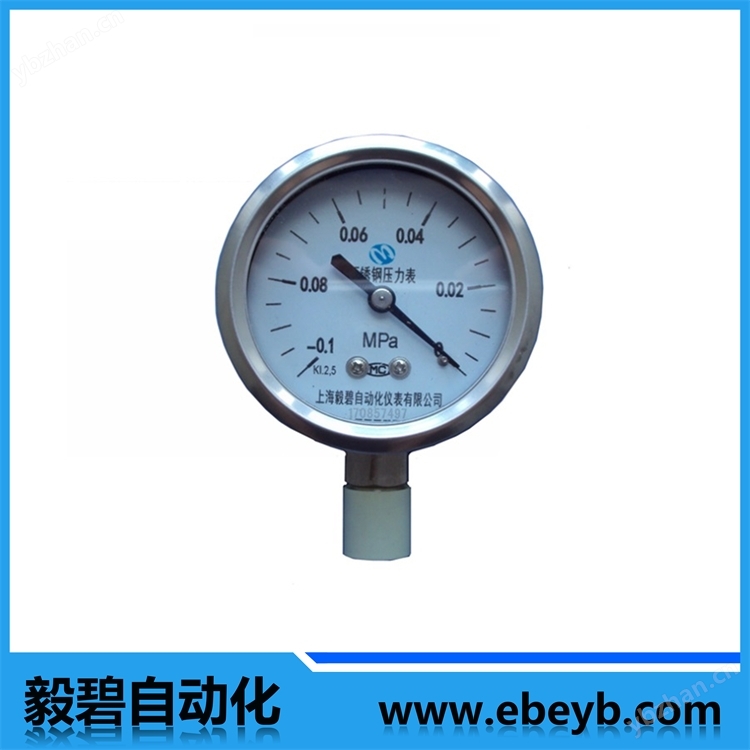

不锈钢压力表由导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动结构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。外壳为气密型结构，能有效的保护内部机件免受环境和污垢侵入。对于在外壳内充液（一般为硅油或者甘油）的仪表，能够抗工作环境振动较剧和较少介质压力的脉动影响。
Y-100BF不锈钢压力表主要技术指标:
1、精度等级 :±1.0%;±1.6% ;±2.5%。
2、表壳直径:60mm;100mm ;150mm ;200mm。
3、表壳材质:304不锈钢 ，316不锈钢。
4、表壳形式:安全壳构造，隔板装置后释放
5、弹性元件及接头体材质:304; 316，弹性元件与接头体氩弧焊接 。
6、机芯材质: 304不锈钢，316不锈钢。
7、接头螺纹:M14×1.5;G1/4; M20×1.5 ;1/2 NPT 等。
8、测量范围:-0.1~0 MPa或,0.1~160 MPa
9、指针: 普通
10、表玻璃: 有机玻璃、安全型双层玻璃
11、耐震型充填材质 甘油98%(可选择硅油、氟油或其它类别)
12、使用环境温度:
1)-25~70℃(外壳内充液)
2)-40~70℃(外壳内不充液)
13、温度影响:
不大于0.4%/10℃(使用温度偏离20±5℃)
14、抗工作环境振动:
V·H·4级(外壳内充液) V·H·3级(外壳内不充液)
测量范围、等级
表盘直径（mm） | 测量范围(MPa) | 精度度等级(%) |
￠60 | 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 | 2.5 (1.6) |
￠100 | 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 | 1.6 (1.0) |
￠150 | 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 | 1.6 (1.0) |
注：括号内的精度等级仅供特殊订货。
使用与订货须知：
（1）全不锈钢压力表不适用于外界有氯、硝酸和过氯化氧等强化剂环境。
（2）仪表外壳需喷涂PTEE聚四氟乙烯涂层时，订货时注明。
（3）接头螺纹如需特殊要求时请说明。
（4）全不锈钢压力表分普通型和耐震型，结构形式参照YN系列耐震压力表一栏。
（5）订货请说明名称、型号及测量上限。
