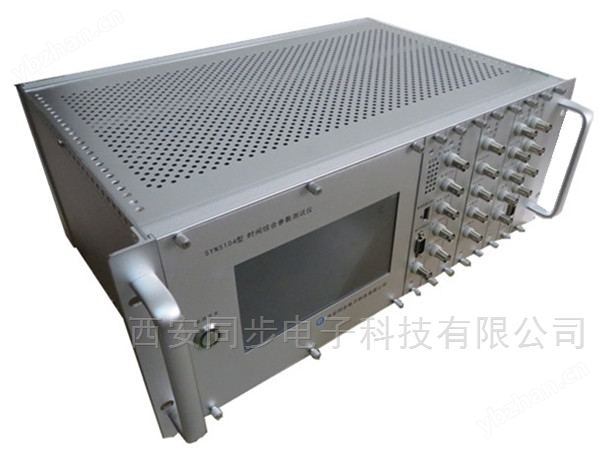

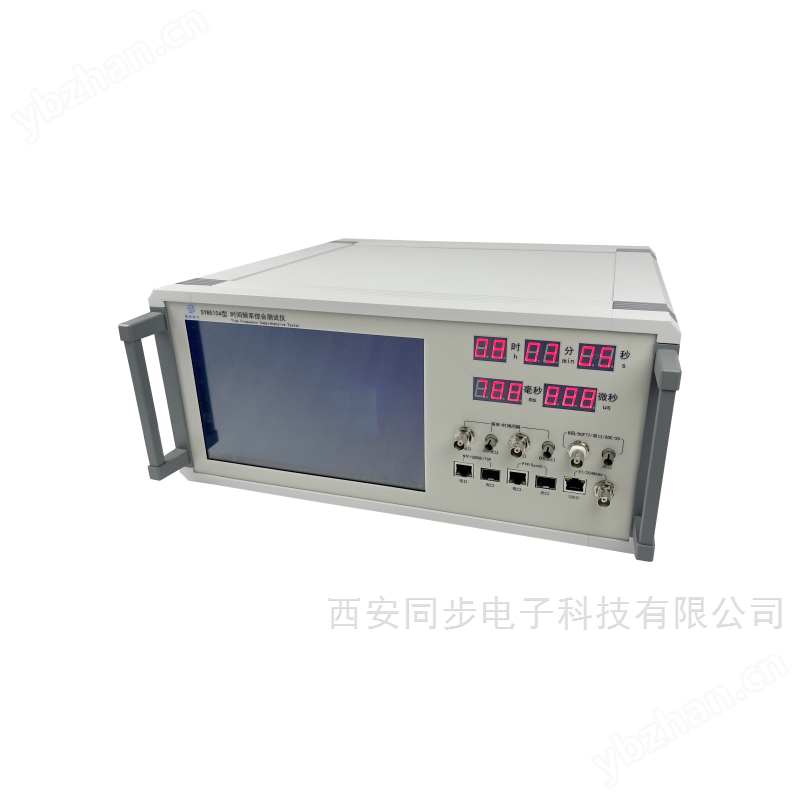

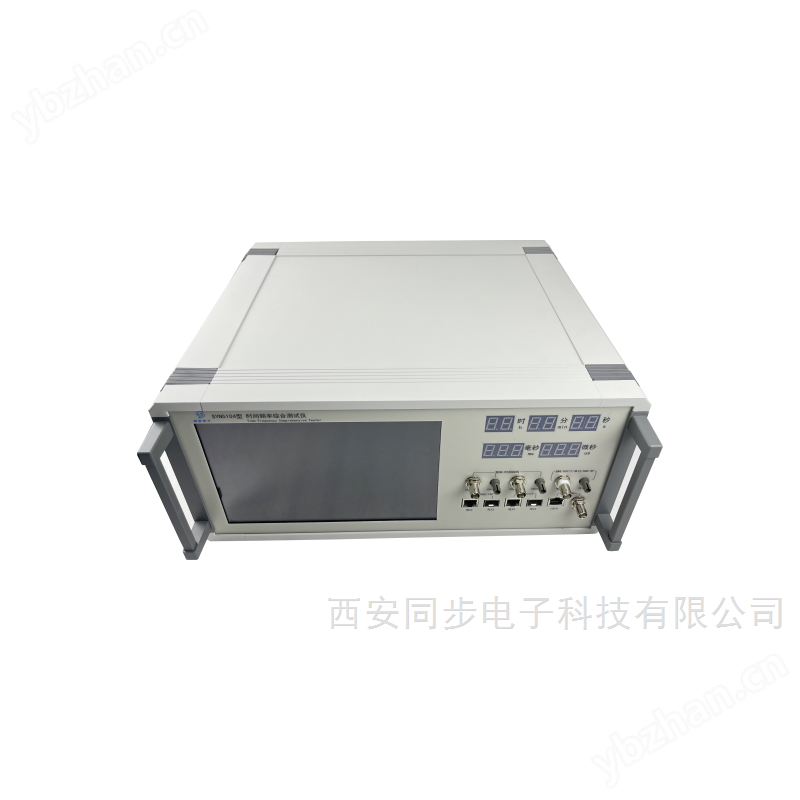

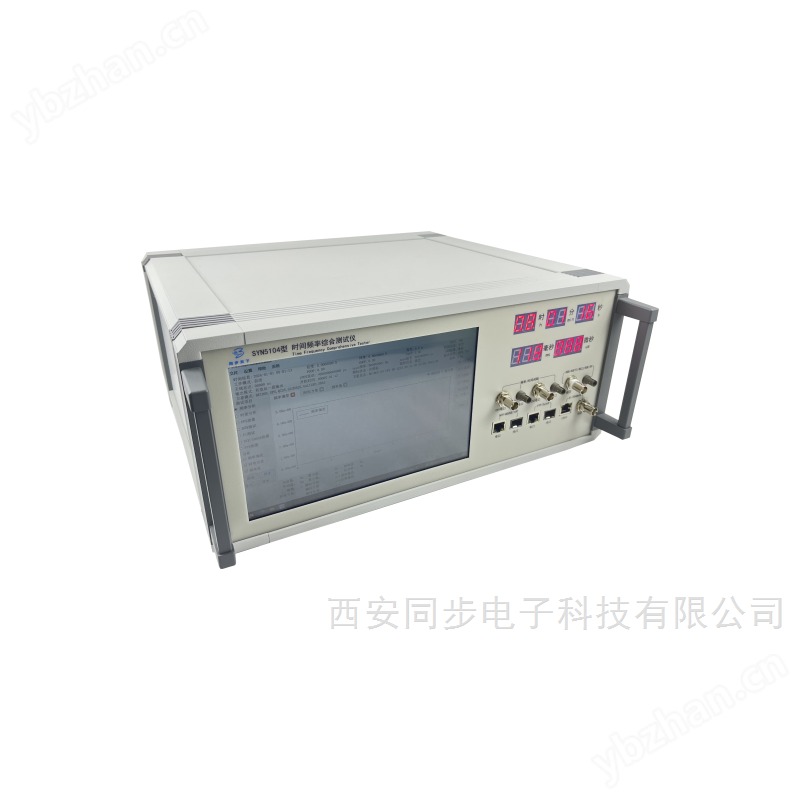

SYN5104型时间频率综合测试仪
SYN5104型时间频率综合测试仪测量仪器产品概述
SYN5104型时间频率综合测试仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款专门针对时频性能进行测试的时间频率综合测试设备，接收GNSS卫星定时信号和外部输入的时标信号作为时钟参考，标准UTC时间精度最高可达5ns，测量项目包括频率测量、时间间隔测量、1PPS/1PPH/1PPM、周波、IRIG-B交直流、E1/2048kHz、NTP/SNTP、PTP、SOE、SV、SyncE、GOOSE、串口报文、DCF77等时钟信号，输出时钟信号包括1MHz/5MHz/10MHz，1PPS/1PPH/1PPM、IRIG-B交直流、E1/2048kHz、NTP/SNTP、PTP、SOE、SV、SyncE、GOOSE、串口报文、网络通信、DCF77等时钟信号，不但满足时频测试需求而且能作为时频信号标准源。
该时频综合测试仪驯服恒温晶振或者铷原子钟，使其输出频率同步于卫星铯原子钟信号上，产生准确的多种时间频率信号，实时精确测量多种时间频率信号，为时间同步装置及时统设备的现场检测、校验、验收提供了有效而便捷的解决方案。
关键词：时钟测试仪，时间测试仪，gps时钟测试仪，时间同步测试仪
SYN5104型时间频率综合测试仪测量仪器产品功能
1) 集成频率计、时间间隔测量仪、示波器，定时接收机，标准数字时钟，时统设备和时间测试仪等；
2) 测量接口和时钟输出接口分开独立设计，便于同时测量时钟信号；
3) 测试功能齐全：时间准确度、频率准确度、报文准确度,周波测量，温湿度测量，时间记录，PTP/NTP测量，网络测量等；
4) 采用GNSS卫星定时信号控制内置振荡器提供高精度时间频率标准，测量精度5ns；
5) 能直接测量，在前面板上直接显示被测时钟和标准时间的时差，测量方式直观方便；
6) 可便携移动，既可用于现场，又可用于检测机构；
7) 可以输出时间信号与更高级的标准时间源进行比对，以标定本测试仪的精度等级。也可用于给现场有需求的设备提供高精度的时间信号；
8) 测量结果数据自动导出到计算机中；
9) 具有7AH电池供电。
产品特点
a) 精度高、高性价比；
b) 功能齐全、性能可靠；
c) 频率比对数值自动存储和计算；
d) 高精度、 高可靠性、 方便性和直观性。
典型应用
1) 时频同步产品的研发、中试、标定；
2) 电力系统，计量校准部门及科研院所等；
3) 可用于实验室对时间频率产品进行检测和标定；
4) 3G/4G/5G时频同步、轨道交通时间同步系统、军网时统系统、卫星授时等精密时频同步测试。
技术指标
标准版
版本 | 标准版 | |
参考输入 | GNSS接收机 | 支持北斗和GPS，定时精度≤30ns，跟踪灵敏度≤-160dBm,1套30米GPS北斗双模蘑菇头天线，含安装支架 |
被测信号 | 正弦 /脉冲 | 1路正弦，交流幅度（标称10MHz）:1Vpp-10Vpp ，频率范围30kHz-30MHz 1路脉冲，TTL电平：0V-7V；频率范围0.1Hz-40MHz 测量精度≤2E-8/s |
时差测量 | 2路TTL，测量精度≤100ns，单通道测量/双通道测量/1PPS测量/1PPM测量/1PPH测量 | |
时间记录 | 2路脉冲（TTL） 1路串口（RS232） 1路串口（RS422） 测量精度≤100ns(TTL) SOE信号采用本功能进行测量 | |
周波测量 | 1路 88~264VAC，频率范围47~63Hz，测量精度±0.005Hz/s | |
温湿度测量 | 温度范围0~50℃，温度精度25℃±2℃，湿度范围20%~90%，湿度精度25℃±5% | |
串口测量 | 1路串口（RS232），1路串口（RS422），波特率4800/9600/19200/38400/57600/115200 bit/s | |
IRIG-B | 1路TTL直流 1路RS232C直流 1路RS422/485直流 1路600Ω平衡交流 1路非平衡交流 测量标准GJB标（2991A-2008）/美标（STD 200-04） | |
E1/2048KHz（选件） | 1路RJ45（120Ω），1路BNC（75Ω），支持G.704协议，解析16种SSM标志位，测量精度≤2E-8/s | |
NTP/SNTP | 1路RJ45电口，主从测试，支持NTP/SNTPV1.0-V4.0，解析分辨率≤0.2us | |
PTP | 1路RJ45，主从测试，IEEE STD 1588（PTPV2）协议，测试精度≤50ns | |
GOOSE时标 | 1路RJ45，支持IEC61850协议，解析分辨率≤1ms | |
输出信号 | 10MHz | 1路10MHz正弦，≥7dBm 默认9dBm ±1dBm，准确度≤1E-12 (跟踪到卫星信号24小时后平均值)，≤5E-10 (卫星信号失效24小时后平均值) |
1PPS | 1路TTL，同步误差≤100ns | |
E1/2048KHz（选件） | 1路RJ45（120Ω），1路BNC（75Ω），支持G.704协议，设置16种SSM标志位，容差±50ppm | |
IRIG-B码输出 | 1路TTL直流 1路RS232C直流 1路RS422/485直流 1路600Ω平衡交流 1路非平衡交流 测量标准GJB标（2991A-2008）/美标（STD 200-04） | |
串口输出 | 1路RS232C，RMC语句/ZDA语句/ST语句，波特率4800/9600/19200/38400/57600/115200 | |
内置时钟 | 内置恒温晶振，10MHz | |
环境特性 | 工作温度0℃～＋50℃，存储温度-30℃～＋70℃，相对湿度≤90%（40℃） | |
数据通信 | 1路DB9串口，实时发送测量数据到上位机 1路USB（选件），兼容绝大多数U盘 满足USB2.0规约，插上u盘等待5s以后即可以进行自动存储，只要启动测试，数据就会自动存储，停止测试则会结束存储 | |
供电电源 | 交流88～264VAC，47～63Hz，功率小于40W，电池：7AH | |
机箱尺寸 | 4U，19″标准机箱 | |
选件 | SyncE、内置铷钟等 | |
高配版
版本 | 高配版 | |
参考输入 | GNSS接收机 | 支持北斗/GPS/GLONASS/Galileo；定时精度≤5ns rms ；定位精度≤1.5m CEP |
外频标输入 | 10MHz，幅度范围：0dBm～20dBm | |
被测信号 | 频率测量 | 2路电口，直流电平：0V～10V；交流幅度（标称10MHz）:1Vpp～10Vpp,频率范围0.1Hz～40MHz（脉冲），10Hz～100MHz(正弦)，测量精度≤5E-10/s 2路ST光口，频率范围：1kHz～6MHz 频率分析：平均值，标准偏差，频率偏差，瞬时日差，瞬时月差，瞬时年差，最大值，最小值，峰峰值，阿仑方差，趋势图，直方图，绘制曲线 |
时间间隔 | 2路TTL电口或者2路ST光口，测量精度≤2ns，测量范围1ns～9999s，分辨力0.1ns，时差测量/1PPS测量 时差分析：时间间隔，最大值，最小值，峰峰值，平均值，定时偏差，定时稳定度，相对平均偏差，1PPS抖动，直方图，趋势图，时间间隔测量具备连续测量和记录功能，可以测量并记录1PPS信号99天的时差数据（采样间隔1s），绘制曲线 | |
1PPS/1PPH/1PPM | 1路TTL≤20ns 1路RS232C≤80ns 1路RS422/485≤80ns 1路st光口≤80ns 1路空接点≤250ns 分辨率0.1ns 分析：时间间隔，最大值，最小值，峰峰值，平均值，定时偏差，定时稳定度，相对平均偏差，1PPS抖动，直方图，趋势图 采样次数10/20/30/40/50/100/1000/10000/86400 常规测量模式，1pps抖动模式，抽样测量模式 | |
周波 | 1路交流电压88～264VAC，频率范围47Hz～63Hz，测量精度±0.005Hz/s | |
串口测量 | 1路TTL/1路RS232/1路RS422/1路st光口/1路空接点，ASCII码/十六进制显示，并对串口信息打时间戳，波特率1200/2400/4800/9600/19200/38400/57600/115200/230400 bit/s | |
网络测量 （选件） | 1路RJ45电口，UDP/TCP,TCP客户端/TCP服务器端，ASCII码/十六进制显示,并对网络信息打时间戳 | |
IRIG-B | 1路TTL直流，测量精度≤20ns 1路RS232C直流，测量精度≤80ns 1路RS422/485直流，测量精度≤80ns 1路600Ω平衡交流，测量精度≤2us 1路非平衡交流，测量精度≤2us 1路ST光口，测量精度≤80ns 1路空接电，测量精度≤250ns 支持GJB标（2991A-2008）/STD 200-04等标准 | |
E1/2048kHz | 1路RJ45（120Ω），1路BNC（75Ω），支持G.704协议，解析16种SSM标志位，测量精度≤5E-10/s | |
NTP/SNTP | 1路RJ45电口，1路SFP光口,支持NTP/SNTPV1.0-V4.0协议，解析精度≤0.2us | |
PTP | 1路RJ45电口，1路SFP光口,支持IEEE STD 1588（PTPV2）协议，解析精度≤30ns | |
SOE、SV | 1路RJ45电口，1路ST光口 | |
SyncE | 1路RJ45电口，1路SFP光口 | |
GOOSE | 1路RJ45电口，1路SFP光口,支持IEC61850协议，解析分辨率≤1ms | |
输出信号
| 1MHz/5MHz/10MHz | 1路1MHz正弦，1路5MHz正弦，1路10MHz正弦，≥7dBm 默认9dBm ±1dBm，准确度≤1E-12 (跟踪到卫星信号24小时后平均值)，≤5E-10 (卫星信号失效24小时后平均值) |
1PPS/1PPH/1PPM | 1路TTL≤10ns 1路RS232C≤80ns 1路RS422/485≤80ns 1路st光口≤80ns 1路空接点≤250ns 延时范围10ns～500ms，分辨率0.1ns | |
XPPS/DCF77 | 1路TTL≤10ns 1路RS232C≤80ns 1路RS422/485≤80ns 1路st光口≤80ns 1路空接点≤250ns | |
频率信号 | 1路TTL 1路RS232C 1路RS422/485 1路平衡交流 1路非平衡交流 1路st光口 1路空接点 频率输出范围800Hz～225MHz，步进1Hz，准确度≤5E-10 (参考内部10MHz) | |
SOE/SV | 1路TTL 1路RS232C 1路RS422/485 1路平衡交流 1路非平衡交流 1路st光口 1路空接点 | |
IRIG-B码输出 | 1路TTL直流，测量精度≤20ns 1路RS232C直流，测量精度≤80ns 1路RS422/485直流，测量精度≤80ns 1路600Ω平衡交流，测量精度≤5us 1路非平衡交流，测量精度≤5us 1路ST光口，测量精度≤80ns 1路空接电，测量精度≤250ns 支持GJB标（2991A-2008）/（STD 200-04） | |
E1/2048kHz | 1路RJ45（120Ω），1路BNC（75Ω），支持E1/2048KHz，满足G.704协议，设置16种SSM标志,容差±50ppm | |
NTP/SNTP | 1路RJ45电口，1路SFP光口,支持NTP/SNTPV1.0-V4.0协议，授时精度≤250us | |
PTP/SyncE | 1路RJ45电口，1路SFP光口,支持IEEE STD 1588（PTPV2）协议，授时精度≤30ns | |
GOOSE | 1路RJ45电口，1路SFP光口,支持IEC61850协议，授时精度≤1ms | |
串口输出 | 1路TTL≤30us 1路RS232C≤30us 1路RS422/485≤30us 1路平衡交流≤30us 1路非平衡交流≤30us 1路st光口≤30us 1路空接点≤30us 标准RMC语句，波特率115200 | |
标准数字时钟 | 0.56英寸数码管，无频闪，静态显示，时分秒毫秒微秒，显示分辨率1us | |
内置铷钟 | 初始频率准确度≤2E-10（典型值5E-11），秒稳定度≤1E-10/s，漂移率≤2E-11/日 | |
数据通讯 | 1路RJ45网络/1路USB/1路串口,实时发送测量数据到上位机 | |
文件处理 | 导入和导出数据文件，长期保存数据 | |
系统配置 | 双核四线程处理器+8G内存+128G固态硬盘+10.1寸大屏+Windows系统 | |
供电电源 | 标配：交流88～264VAC，47～63Hz，功率小于40W 选件：电池7AH | |
环境特性 | 工作温度0℃～＋50℃，存储温度-30℃～＋70℃，相对湿度≤90%（40℃） | |
机箱尺寸 | 380mm*427mm*185mm（长*宽*高） | |
选件 | 可选4通道示波器，带宽200MHz | |
