- ±6 V @ 10 A、±12 V @ 3 A和±24 V @ 1.5 A的稳压直流功率；115 V AC @ 0.5 A
- 温度50°C下的直流输出为160 W，
- 过压保护可避免损坏+5 V和-5.2 V集成电路
- 短路和过载保护
- 可使用47到63 Hz的100、115、200或220 V交流电
ORTEC 4002D型电源设计用于为NIM电源箱提供直流电源，适合需要±6 V、±12 V和±24 V电源的应用。
资料 +
-
4002D宣传册
- 4002D宣传册（A4）
- 4002D手册
-
更多信息 +

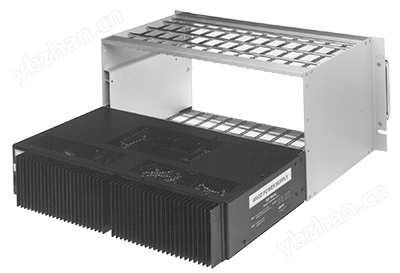

4002D电源可以单独购买以用于现有的NIM机箱，也可以与4001A NIM机箱或4001C NIM机箱一起订购。附带安装硬件，以便4002D与所有的ORTEC NIM机箱兼容。通过轻微的安装更改，4002D可用于大多数标准NIM机箱。建议将ORTEC 4001C NIM机箱与4002D型结合使用，因为4001C型使用铜质母线分配电源，可以限度地降低每个模块电源插头的压降。4002D电源的设计优于DOE/ER-0457T中定义的V-H型电源规格。
由型号4002D提供给连接机箱的稳压直流额定保守功率为+6 V @ 10 A、–6 V @ 10 A、+12 V @ 3 A、–12 V @ 3 A、+24 V @ 1.5 A和–24 V @ 1.5 A。只要在环境温度高达50°C时总输出直流功率不超过160 W，这些输出电流可以任意组合。另外，可提供电流高达0.5 A的115 V AC。
防止过载的方法有几种。当散热器温度超过95°C时，连接机箱控制面板上的红色警告指示灯将亮起。当散热器温度超过110°C时，电源将自动关闭，电源和温度指示灯熄灭。热负荷降低时，将自动恢复。反馈电路将直流电源的输出电流限制在其额定值的120％。这提供了过载和短路保护。在+6 V和-6 V直流电源上，电路将输出电压限制在7.5 V，以保护集成电路。保险丝保护电源的交流输入端。
外部滑动开关可以选择115或220 V AC作为电源输入。通过更改内部连接器上的引脚，可将可选电源输入更改为100和200 V AC。国际标准IEC电源连接器允许使用符合当地电气标准的电源线和插头来供电。主电源的控制通过NIM机箱控制面板上的开关来实现。
NIM机箱的电源和控制线连接通过DOE/ER-0457T中规定的标准接口连接器实现。将电源安装到机箱需要使用DOE/ER-0457T中规定的标准螺栓来固定支架。
规格 +
输入端
103-129或200-258V AC，47-63Hz。外部滑动开关选择115或220 V AC的标称输入电压。通过更改内部连接器上的引脚，可以在88-110 V或191-239 V AC，47-63 Hz的条件下运行，外部滑动开关可选择100或200 V AC的标称电压。对于160W直流输出，115V AC时的标称输入电流为4 A，同时输出为0.5-A，115-V AC。对于100或115 V AC，60 Hz，双保险丝输入端使用8 A SB美国标准保险丝，而对于200和220 V AC，50 Hz，则使用5 A SB公制保险丝。
直流输出
额定输出电流为：
直流电压
电流
直流电压
电流
+6 V
+12 V
+24 V
10 A
3 A
1.5 A
-6 V
-12 V
-24 V
10 A
3 A
1.5 A
0至50°C的直流输出功率为160 W。在50至60°C时降额3％/°C。115伏
交流输出非稳压。在100或115 V AC设置下，电流仅受输入保险丝限制。当DC负载为160 W时，在200和220 V AC设置下限制为0.5 A。115 V和220 V输入模式下，输出电压标称值为115 V AC。在100 V和200 V输入模式下，输出电压标称值为100 V AC。
调整率
在1分钟内完成测量，在零至满负载与指定输入电压范围的组合范围内，对于±12 V和±24 V，<±0.1％（通常为±0.05％），而对于±6 V，<±0.2％（通常为±0.1％）。在经过60分钟预热后，在恒定环境温度下的24小时内，在相同负载和输入范围内，对于±12 V和±24 V，调整率<±0.3％，对于±6 V，调整率<±0.6％。
长期
稳定性在恒定负载、线性电压和环境温度下的6个月时间之内，直流输出电压变化<±0.5%（预热60分钟后）。
输出
阻抗对于直流输出端，在频率高达100 kHz时，<0.3 Ω。
温度系数
<0.02%/°C, 0至60°C。
噪声和
纹波在50 MHz带宽示波器上观察到的输出峰峰值均<3 mV。
电压
调整±2％的最小范围。可重调性<电源电压的±0.05％。
恢复时间
对于输入电压在额定范围内的变化或对于负载电流从满负载的10％到100％之间的变化，用于恢复到所有直流输出端额定电压±0.1％范围内所需的时间<100 μs。
电路保护
两条输入电源线都包含保险丝。如果散热器的温度超过110°C，电源将由内部开关自动关闭。当温度降到安全值时，将自动进行恢复。NIM机箱控制面板上的温度警告灯在适当的时候被激活，以提示即将接近温度极限。此警告在散热器温度达到95°C时出现。所有直流输出端都包含一个电流反馈电路，用于将输出电流限制在额定值的120％。此功能提供短路和过载保护。消除过载情况后，恢复将自动进行。±6 V输出端的过压保护可防止这些输出端超过±7.5 V，以保护通常由这些电源供电的集成电路。
尺寸及重量重量
净重11.3千克（25磅）。装运重量15.9千克（35磅）。
尺寸
43.2厘米（17.0英寸）宽，26.9厘米（10.6英寸）深，8.9厘米（3.5英寸）高。
关于连接机箱的建议4002D电源设计用于为包含重负载的NIM插件提供高电流。与该电源结合使用的NIM机箱必须能够处理这些负载所需的大电流。安装在机箱上的电源开关及其相关主电路布线必须能够处理5 A电流。分配直流电压的机箱布线必须具有足够低的阻抗，以便在电源的额定电流下产生可忽略不计的压降。尽管ORTEC 4001A型NIM机箱可以与4002D电源结合使用，但建议使用4001C型NIM机箱。ORTEC 4001C型NIM机箱采用铜母线进行配电。这通常会使电流下的压降降低10倍以上。
订购信息 +
型号
描述
4002D
160W电源（±6V，±12V，±24V）
4001A/4002D
NIM电源箱和160W电源（±6V，±12V，±24V）
4001C/4002D
NIM机箱（带铜母线）和160W电源（±6V，±12V，±24V）
