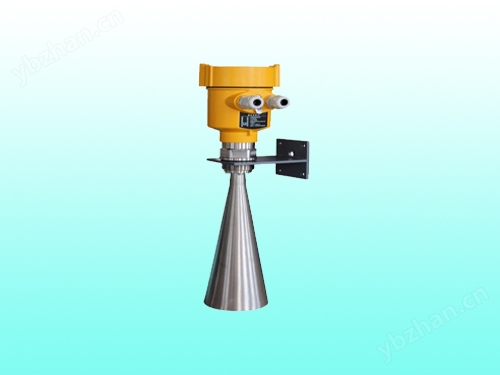

808型号 26G雷达水位计
应用：河道、湖泊、浅滩
测量范围：30米
过程连接：螺纹G1½ʺ A / 支架/法兰
过程温度：-40～100℃
过程压力：常压
精度：±3mm
频率范围：26GHz
产品概述 PRODUCT OVERVIEW
ZY80X 系列传感器是26G雷达水位计测量仪表，测量距离可达80米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于各种强腐蚀性液体的测量。
产品原理 THE PRODUCT PRINCIPLE
雷达水位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度，发射脉冲与接收脉冲的时间间隔很小（纳秒量级）很难确认，90X系列26G雷达水位计采用一种特殊的解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。
A：量程设定、B：低位调整、C：高位调整、 D：盲区范围
测量的基准面是：螺纹底面或法兰的密封面。
注：使用雷达水位计时，务必保证液位不能进入测量盲区（图中D所示区域）。
产品特点 PRODUCT FEATURES
行业推荐的雷达水位计采用了26GHz的发射频率，因而具有：
● 波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性。
● 天线尺寸小，便于安装和加防尘罩等天线防护装置。
● 重量较轻约1KG，便于安装。
● 测量范围可达70米，覆盖大型水库等水位测量。
● 多种输出电路接口与采集系统配合。
● 采用脉冲工作方式，雷达水位计发射功率极低，对人体及环境均无伤害。
：
立即咨询
产品规格 PRODUCT SPECIFICATION
应用：河道、湖泊、浅滩
测量范围：70米
过程连接：螺纹G1½ʺ A / 支架/法兰
过程温度：-40～100℃
过程压力：常压
精度：±10mm
频率范围：26GHz
防护等级：IP67 / IP65
供电电源：DC(6—24V)/四线(6~24V DC) DC 24V / 两线 (24V DC)
信号输出：RS485/Modbus 协议 4~20mA/Hart 两线
现场显示：可选
外壳：铝/塑料
外观尺寸 APPEARANCE OF SIZE
技术参数 TECHNICAL PARAMETERS
| 外 壳 | 外壳和外壳盖之间的密封 | 硅橡胶 | |
| 外壳视窗 | 聚碳酸酯 | ||
| 接地端子 | 不锈钢 | ||
| 供电电压 | 四线制 | (6～24) V DC / RS485 Modbus / 功耗 90mW | |
| 两线 | DC 24V / 4~20mA / 功耗 0.75W | ||
| 允许纹波 | - <100Hz | Uss | |
| - (100～100K) Hz | Uss | ||
| 电缆参数 | 电缆入口／插头 | M20xl.5电缆入口 | |
| 接线端子 | 导线横截面1.0mm² | ||
| 输出参数 | 输出信号 | RS485 Modbus / 4~20mA | |
| 通讯协议 | Modbus / Hart | ||
| 分辨率 | 1. 6u A | ||
| 故障信号 | 电流输出不变； | ||
| 20. 5mA | |||
| 22mA； | |||
| 3.9mA | |||
| 积分时间 | (0～36)s，可调 | ||
| 盲区 | 天线末端 | ||
| 测量距离 | 808 | 30米 | |
| 809 | 70米 | ||
| 微波频率 | 26GHz | ||
| 测量间隔 | 大约1秒（取决于参数设置） | ||
| 调整时间 | 大约1秒（取决于参数设置） | ||
| 显示分辨率 | 1mm | ||
| 工作存储及运输温度 | (-40～70) ℃ | ||
| 过程温度（天线部分的温度） | (-40～100)℃ | ||
| 压力 | 常压 | ||
| 耐震 | 机械震动 l0m/s² , (10～150)Hz | ||
安装要求 INSTALLATION REQUIREMENTS
请注意以下事项，以确保仪表能正确安装：请预留足够的安装空间。请避免强烈震动的安装场合。
雷达及支架安装示意图（一）
雷达及支架安装示意图（二）
注：雷达天线发射微波脉冲时，都有一定发射角。从天线下缘到被测介质表面之间，及发射微波波束所辐射的区域内不得有障碍物。因此安装时应尽可能避开遮挡设施，必要时须进行“虚假回波学习“。安装仪表时还要注意：液位不得进入测量盲区；仪表必须接大地，增加防雷措施；室外应采取遮阳、防雨措施。
