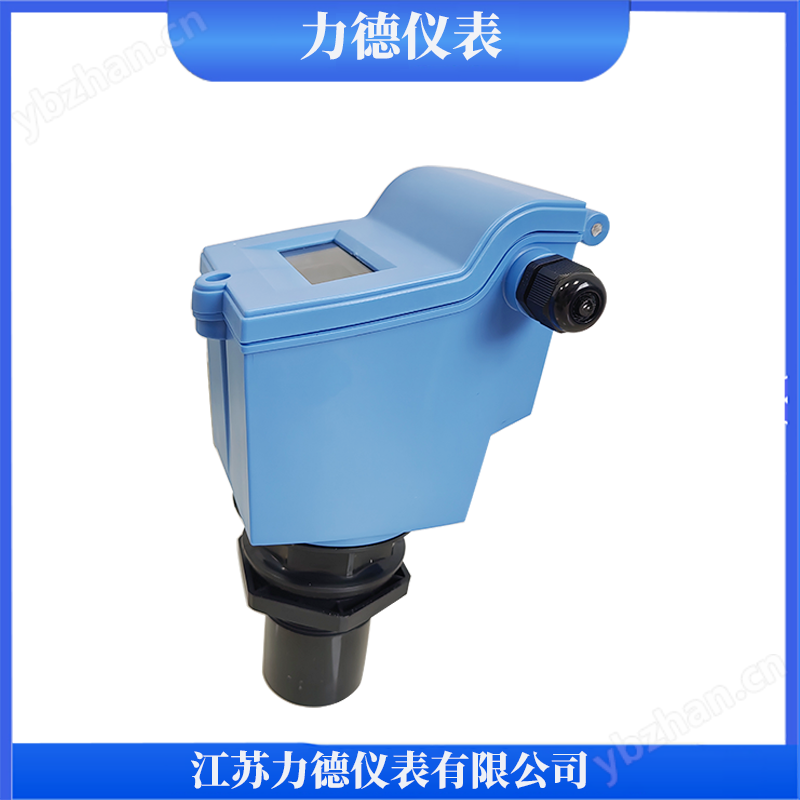

SYCW100R一体式超声波液位计产品概述
体化超声波物位计是集传感器和电子单元于 一体的采用超声波测距原理设计的物位计，能有效 地测量敞开或密闭容器中的物料的物位。其传感器 采用 PTFE、PU 材料，并具备标准 HART 通信协 议，因此能广泛地应用于各种工业领域。 超声波物位计易于安装和维护，并且能快速拆 卸清洗以适应食品、饮料和制药工业的清洁需要。
SYCW100R一体式超声波液位计产品概述
体化超声波物位计是集传感器和电子单元于 一体的采用超声波测距原理设计的物位计，能有效 地测量敞开或密闭容器中的物料的物位。其传感器 采用 PTFE、PU 材料，并具备标准 HART 通信协 议，因此能广泛地应用于各种工业领域。 超声波物位计易于安装和维护，并且能快速拆 卸清洗以适应食品、饮料和制药工业的清洁需要。 超声波物位计的数据处理技术能有效可靠 地处理回波。内置的数字滤波器用来识别来自液面 的真实回波及去除由声电噪音和运动中的搅拌器叶 片产生的虚假回波。超声波脉冲传播到被测物界面 并返回的时间经温度补偿后被转换成距离，用于显 示、电流输出。
SYCW100R一体式超声波液位计主要特点
硬件系统采用先进的微处理器以及嵌入式系统 处理软件，信号算法处理集成了先进的 Echo- capture 信号处理技术，使得该产品可以应用于各 种复杂工业厂况。
“空罐预处理”技术使得仪表即使在多个虚假 回波干扰的工况下，还可以正确的识别真实目标回 波，获取正确的测量结果。
换能器内置温度传感器，可以在很宽的温度范 围内实现测量结果的温度补偿。
换能器采用先进的声匹配材料，从而使得声波 能量可最大限度的发射出去，从而提高了回波的信 号强度，使得测量结果更加可靠准确。
测量原理
超声波物位计的工作原理是由换能器（探头） 发出超声波脉冲，当超声波脉冲遇到被测介质表面 被反射回来，反射回波被换能器接受并转换成系统 可处理的电信号。超声波脉冲以声波速度传播，从 发射到接收到超声波脉冲所需时间间隔与换能器到 被测介质表面的速度相关，可以用下式表示：
S = CxT/2
S：测得的有效距离
Cx：声波传输的速度
T：声波往返运行时间
传感器发出的超声波碰到被测介质被反射，反 射回波的质量反映了物位计应用效果。回波质量定 义为最小回波幅度（在恶劣条件下回波幅度）比 最大噪声幅度（虚假回波、多径反射回波等的幅度）。 回波质量数值越大，物位计应用效果越好。 由于发射超声波脉冲的换能器制造技术以及信 号的处理技术，使得距离换能器较近的区域内无法 被识别测量，不能准确测量出其距离值，该区域被 称为测量盲区。
超声波物位计的工作原理是由换能器（探头） 发出超声波脉冲，当超声波脉冲遇到被测介质表面 被反射回来，反射回波被换能器接受并转换成系统 可处理的电信号。超声波脉冲以声波速度传播，从 发射到接收到超声波脉冲所需时间间隔与换能器到 被测介质表面的速度相关，可以用下式表示：
S = CxT/2
S：测得的有效距离
Cx：声波传输的速度
T：声波往返运行时间
传感器发出的超声波碰到被测介质被反射，反 射回波的质量反映了物位计应用效果。回波质量定 义为最小回波幅度（在恶劣条件下回波幅度）比 最大噪声幅度（虚假回波、多径反射回波等的幅度）。 回波质量数值越大，物位计应用效果越好。 由于发射超声波脉冲的换能器制造技术以及信 号的处理技术，使得距离换能器较近的区域内无法 被识别测量，不能准确测量出其距离值，该区域被 称为测量盲区。
应用范围
电厂：拦污栅（水电）、化学水处理系统、除灰渣 系 统及循环水系统 化工：原料和中间体料仓、反应罐、分离器等 水和水处理：蓄水池、污水池、水处理罐、沉淀池、 饮用水网络等 油田：小罐体、污水罐（池）及钻探泥浆罐等 造纸：原料仓、储料塔、干燥鼓等 其他：食品、制药、环保、造船等行业
