I2C电气验证和协议解码软件
(PGY-I2C)
产品功能
Prodigy I2C电气验证和协议解码软件提供 I2C 规范规定的电气测量合规性测试和协议解码。 PGY-I2C 电气验证和协议解码软件可在泰克示波器中运行，只需点击按钮即可进行电气测量和协议解码。 这使工程师能够快速检查 I2C 合规性，并灵活地调试故障。 此外，工程师还可以解码 I2C 的命令和响应，以调试通信。 PGY-I2C 利用 MSO 的数字通道，对 I2C 数据线进行解码。
主要特征
l 按照 2007 年 6 月第 3 版 I2C 总线规范文件的规定进行自动电气测量。
l 支持标准、快速、快速增强和高速电气测量，但有比较限制
l 解码标准、快速、快速增强和高速 I2C 信号，便于理解主从组件之间的协议。
l 将协议内容与示波器中的电信号联系起来，便于理解协议的电气特性。

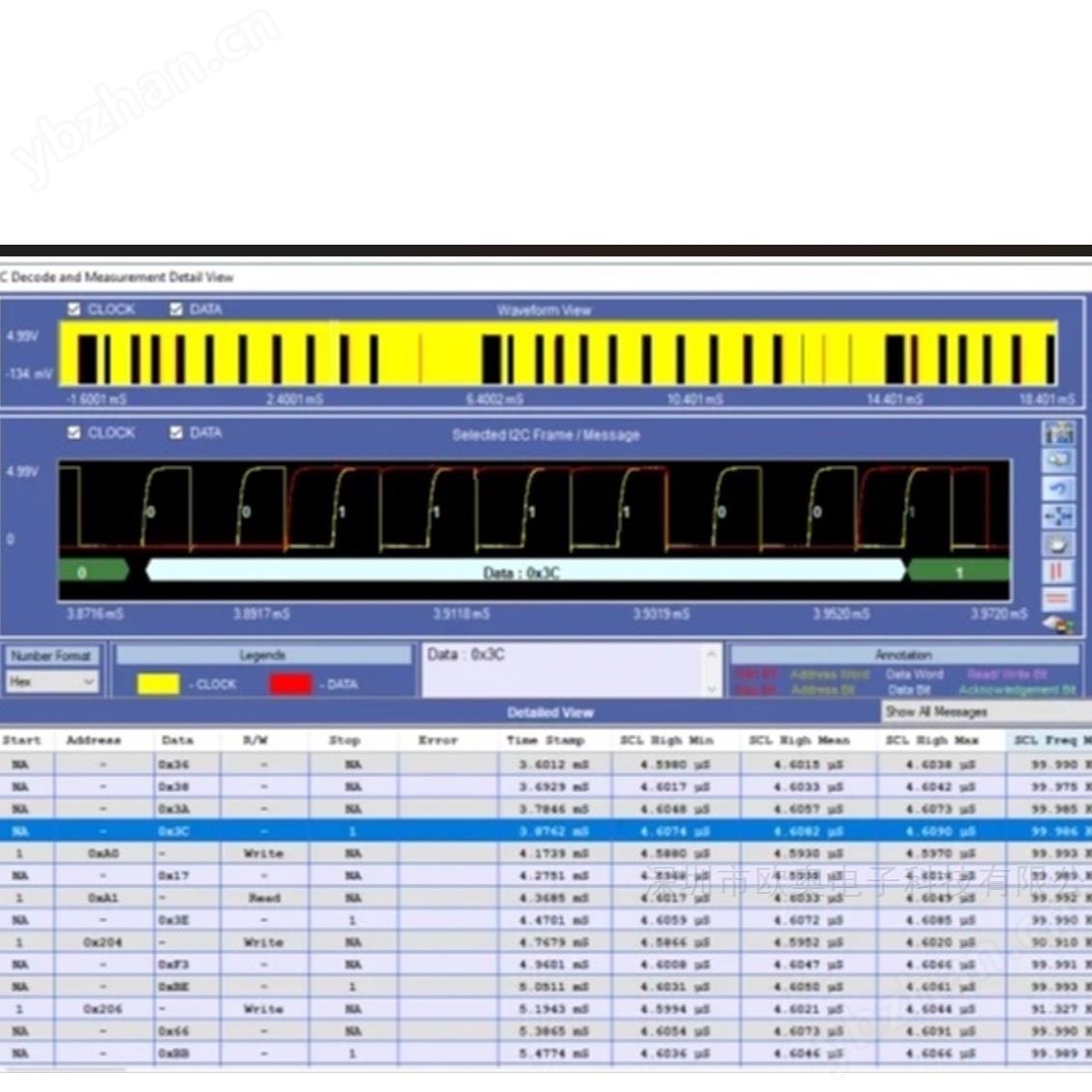

l 在总线图窗口的模拟波形上叠加协议数据。
l 缩放总线图显示解码表中选定的 I2C 数据包内容，便于分析 I2C 帧的电气特性。
l 对协议内容进行颜色编码，便于分析。
l 搜索功能可在成千上万的协议数据中查找事件。
l 能以十六进制、十进制、二进制、八进制和 ASCII 格式查看协议和解码数据。
l 能以 CSV 和文本格式存储 I2C 协议数据。
l 缩放、撤销和贴合屏幕等实用功能便于调试，同时将协议数据与波形关联起来。
l 生成 HTML 格式的报告。
l 支持用于离线分析的 WFM 和 isf 文件格式。
与示波器无缝集成
Prodigy I2C电气验证和协议解码软件可以在泰克示波器内运行，可进行电气测量、协议解码、在总线图或表格中显示解码数据，并将解码数据与总线图中的电信号连接起来。 可以使用泰克示波器的内置 I2C 触发功能设置基于 I2C 协议的触发。
