HSUZ系列 超声波物位计
概述
HSUZ系列超声波物位计，是一种非接触式物位测量仪表,利用超声回波方法对液面或料面进行连续测量。测量精度不受被测介质物性，如压力、粘度、密度等变化的影响，在恶劣环境和气候条件下可长期稳定地工作。
传感器采用内置式全范围温度自动补偿措施，从而可保证全工况下测量精度的稳定。
主要用途
液位测量
料位测量
井水测量
距离测量

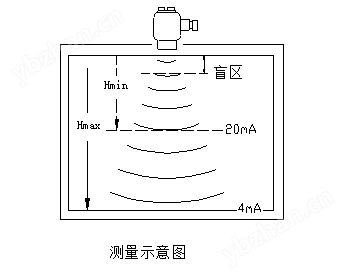

测量原理
HSUZ系列超声波物位计的测量原理是基于超声的发射波与回波之间的时间差。传感器连续发射超声波脉冲，射向被测物面，当波束抵达物面后，产生回波并传回传感器，传感器计算出由声波发射到接收回波的时间间隔并转换成与测量距离成正比的0—5V.DC信号，经V/I模块转换成4~20mA信号输出。
主要技术参数
测量范围：H=1.0~30(m)
测量盲区：150~300mm
测量精度：液体：±0.5%FS
泥浆、糊状介质及固体：±1.0%FS
温度附加误差：±0.5%FS（使用温度补偿）
波束角：10°，12°，15°（任选）
发射频率：约42KHz
输出信号：4~20mA/20~4mA
供电电压：24V.DC（稳压）
负载电阻：≤550Ω
适用温度：-40~85ºC
工作压力：常压或<0.2MPa
防爆等级：dⅡBT1-4,ibⅡBT4
防护等级：IP66
传感器外壳材质：不锈钢、PVC塑料
传感器与容器连接方式:
螺纹连接：M48×1.5（外）
法兰连接：DN80，JB/T81-94
也可按用户提供的法兰规格及标准制造。
