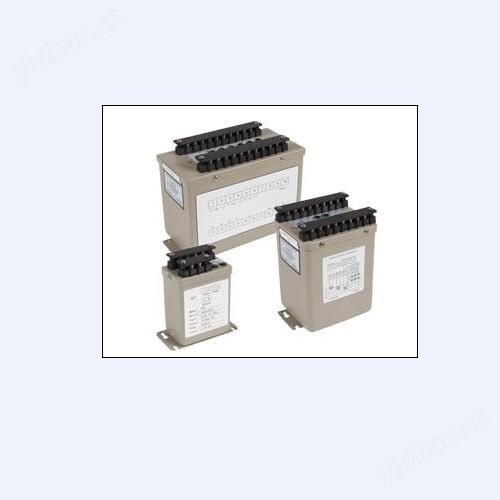

FPDH直流隔离变送器是苏州科元研制的热电厂励磁系统重要元件,它是一种将直流电压或电流信号按线性比例转换成互相隔离的不同直流电压或电流信号的仪器.
一、产品型号规格
FPDH-1---单路输出铁壳直流高电压隔离变送器(隔离电压4.0kV)
FPDH-2---双路输出铁壳直流高电压隔离变送器(隔离电压4.0kV)
二、产品主要技术指标
引用标准： GB/T 13850-1998（IEC688-1992）
准确度等级： 0.2％F·S
长期稳定度： ≤±0.2%/年，无累计误差
温度影响： ≤100ppm/℃
响应时间：＜400ms
输出纹波：＜0.4% （峰-峰值）
输入功耗：电流＜0.2VA，电压＜0.1VA
工作频率：标称频率 ±10%
输出负载：电流输出 额定10V压降 15V压降（可选）
电压输出 额定2mA 5mA输出
输出负载影响：＜0.1%
辅助电源：额定电压 80%-120% 额定频率 90%-110%
允许过量输入：电流 3倍连续 10倍30秒 50倍1秒
电压2倍连续
电压试验：输入/输出/电源/外壳之间 2kV AC 1min IEC866
冲击试验： ANSI C37.90a/1973，IEC 255-4
（5kV 1.2/50us脉冲电压）
校正幅度： 满度±3%，零点最小±1%
磁场影响： 0.4KA/m 磁场强度变化＜0.05%
工作条件：温度﹣10～55℃相对湿度 ≤95% 无凝露
贮藏条件：温度﹣40～70℃相对湿度 ≤95% 无凝露
三、产品选型图以及系列型号列举
Model：FPDH-2-V14-P2-O3
Input:0~600Vdc
Output1:4~20mAdc
Output2:4~20mAdc
Aux:power:AC220V
描述：此产品为 0~600Vdc输入，经隔离变送输出两路4~20mAdc,辅助电源为AC220V。
FPA交流电流变送器 FPV交流电压变送器 FPAT交流电流变送器
FPVT交流电压变送器FPAX交流三相电流组合变送器
FPVX交流三相电压组合变送器 FPAR交流电流变送器
FPVR交流电压变送器FPW有功功率变送器 FPK无功功率变送器
FPWK有功功率/无功功率组合变送器 FPPF功率因数变送器 FPPL相角变送器
FPF频率变送器 FPD-1单路输出直流隔离变送器 FPD-2双路输出直流隔离变送器
FPDH-1单路输出直流高电压隔离变送器 FPDH-2双路输出直流高电压隔离变送器
FPD/FPDH直流电流/电压变送器
FPDH直流隔离变送器是苏州科元仪器研制的热电厂励磁系统重要元件,还可广泛应用于电厂励磁系统、化工过程控制、水电站监测、船舶自动化及冶金设备等领域.
