| 品牌 | WTW/德国 | 产地类别 | 进口 |
|---|---|---|---|
| 仪器种类 | 在线型 | 应用领域 | 医疗卫生,环保,食品/农产品,化工,综合 |

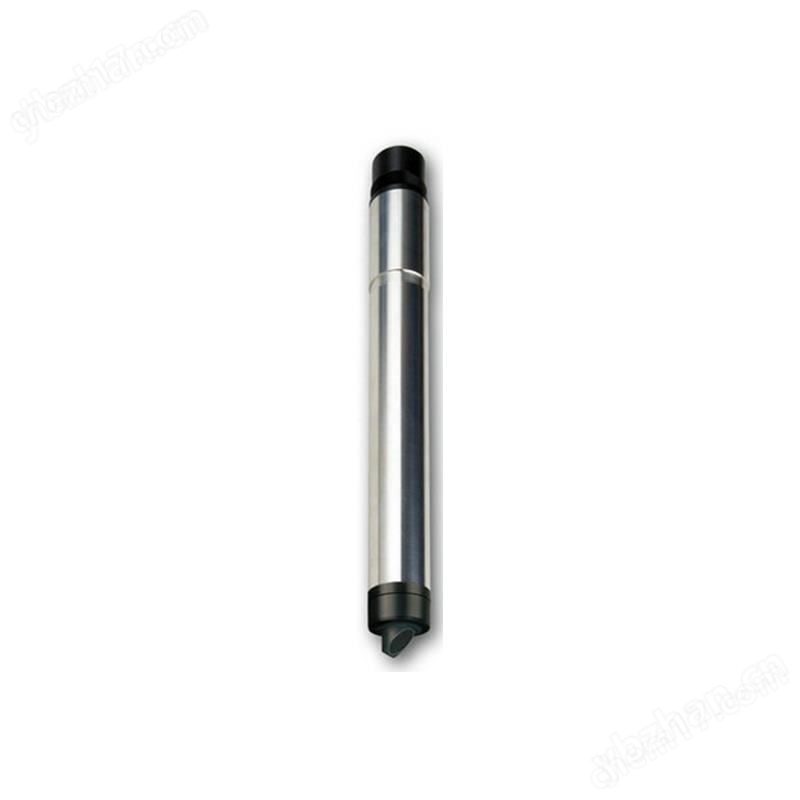

德国WTW 溶氧传感器 FDO 700IQ 货号：201650
简介
德国WTW FDO 700IQ采用智能薄膜校正(IQMC)技术，具备高精度测量、长荧光帽寿命及不受气泡影响的特点。通过绿光技术和等光程参考系统确保测量稳定性和准确性，无需校正且适用于各种水质环境。该传感器提供多种型号以满足不同需求，并具备传感器检查和薄膜监测功能。
德国WTW 溶氧传感器 FDO 700IQ 货号：201650
1、采用智能薄膜校正(IQMC)技术，无需校正；
2、C2光速校正，测量精度高；
3、绿光技术(GLT)，荧光帽寿命长；
4、等光程参考系统(EPRS)，测量稳定无漂移；
5、45度设计，不受气泡影响；
6、无填充电解液；
7、无流速要求。
二、工作原理
（1）在传感器顶端的薄膜上覆盖了一层荧光染料，当一束短波长的光照射到荧光染料时，荧光染料从应激态回到基态时会发射长波长的红光，红光就是测试信号。溶解氧的浓度越高，红光持续的时间越短，通过测试红光的持续时间就可以知道溶解氧的浓度。代的荧光法有以下几个缺点：
1、薄膜接触水时间越长，信号漂移越大
2、荧光染料受蓝光照射后容易老化
3、传感器对气泡较敏感
（2）WTW凭借60多年的制造经验成功攻克了以上难点，推出第二代的荧光法。第二代传感器的技术优势主要体现在以下几个方面：
1、IQMC技术: 每个隔膜出厂前经过严格标定，校正数据存贮在隔膜上的芯片中。
2、EPRS等光程参考系统: 测试光程和参考光程，以及光路系统对称，可同步消除光学元件老化的影响。保证在传感器的使用期限内有很高的测试精度。
3、GLT绿光技术: 绿光相对蓝光来说能量小一点，可避免荧光染料的褪色效应，从而延长了薄膜的使用寿命，通常可以达到2年的寿命。
4、45度测试技术: 传感器顶端没有采用平面的构造，而是有个45度的坡度，这样可避免气泡累积，从而解决了代易受气泡干扰的问题。
C2光速校正标定: 荧光法归根到底就是测试时间的问题，因此WTW的时间测试系统严格按光速这一物理常数来标定，从而保证了精确的时间测试。
WTW具有以上技术优势，因此FDO荧光法在使用过程中无须校正，同时具有测量精度和稳定性，带来了极大的便利性。
三、传感器结构
（1）存贮芯片：在传感器的荧光帽上有一个存贮芯片，可存贮以下数据：荧光帽类型、系列号、出厂校正数据。
（2）IQMC 技术：每个荧光薄膜出厂前经过严格的标定，校正数据存贮在一个芯片上，保证了传感器在使用过程中具有的准确度。
四、外形尺寸图
五、技术参数
| 型号 | FDO 700（SW） | FDO 701(SW) |
|---|---|---|
| 测试方法 | 绿光荧光法 | |
| 量 程(25℃) | O2浓 度：0-20.00 mg/l、O2饱和度：0.0-200.0% | |
| 分 辩 率 | O2浓 度：0.01 mg/l、O2饱和度：0.1% | |
| 测量精度 | < 1mg/l时为+/- 0.05 mg/l、/>1mg/l时为+/- 0.1mg/l | |
| 重 复 性 | +/- 0.05 mg/l | |
| 反应时间at 25℃ | t90/<150 s, t95/<200 s | t90/<60 s, t95/<80 s |
| 最小流速 | 无要求 | |
| 电极检查Sensor Check | 薄膜监测功能 | |
| 传感器校正记录 | 有，工厂出厂校正 | |
| 功 耗 | 0.7瓦 | |
| 温度测试 | -5℃…+60℃, 内置NTC探头 | |
| 温度补偿 | -5℃…+50℃ | |
| 耐 压 | 10巴(含传感器电缆) | |
| 周边环境 | 工作: -5℃…+50℃贮存: -25℃…+50℃ | 工作: -5℃…+40℃贮存: -25℃…+40℃ |
| 接 头 | 2芯屏蔽线，IQ专用接头 | |
| 输入电源 | IQ Sensor Net供电 | |
| 防闪电电路 | 有 | |
| EMI/RFI防护 | EN 61326, Class B, FCC Class A, | |
| 认 证 | CE, cETLus | |
| 构 造 | 薄膜头：POM, PVC, 硅胶 ；电极体：不锈钢，IP68 | |
| 尺 寸 | 400X40 mm SW: 400X59.5 mm | |
| 重 量 | 约900克 SW约1500g |
六、订货信息
| 型号 | 说明 | 订货号 |
|---|---|---|
| FDO® 700 IQ | 荧光法，污水检测，包含荧光帽SC-FDO 700 | 201650 |
| FDO® 700 IQ SW | 荧光法，海水检测，包含荧光帽SC-FDO700和保护罩MSK FDO | 201652 |
| FDO® 701 IQ | 荧光法，快速反应型，包含荧光帽SC-FDO701 | 201660 |
| FDO® 701 IQ SW | 荧光法，快速反应型，包含荧光帽SC-FDO 701和保护罩MSK FDO | 201660 |
| SC-FDO® 700 | 通用型荧光帽，适合FDO 700/ 700SW | 201654 |
| SC-FDO® 701 | 快速反应时间的荧光帽，适合FDO 701/ 701SW | 201655 |
| MSK FDO | 保护罩 | 205253 |
| MSK FDO® CS | 清洗设备，和保护罩MSK FDO同时使用 | 205254 |
SW: Sea Water 海水应用；SACIQ专用电缆单独订购
