22 GHz 和 38 GHz 光接收器
22 和 38 GHz (14X4) 光接收器是光学波形高速测量设备的好产品。这些模块可将光信号转换为超净电信号，可为您的实验室中的每台高速/高频仪器提供光输入。
速度快，高动态范围
小尺寸但具有仪器级质量的线性光接收器
低噪声放大器
多模选项可用
光电流监测器
受保护的偏置电路
对比 | 型号 |
 | 1474-AInGaAs 高速光接收器，630-1620 nm，38 GHz，单模 FC |
 | 1484-AGaAS 高速光接收器，630-865 nm，22 GHz，FC 单模输入 |
 | 1484-A-50GaAS 高速光接收器，800-865 nm，22 GHz，FC 多模输入 |
产品规格
型号 |  1474-A |  1484-A |  1484-A-50 |
探测器材料 | InGaAs | GaAs | GaAs |
探测器类型 | PIN | PIN | PIN |
波长范围 | 630-1620 nm | 630-865 nm | 800-865 nm |
3 dB 带宽 | 15 kHz to 38 GHz | 15 kHz to 22 GHz | 15 kHz to 22 GHz |
光纤接头 | FC/UPC | FC/UPC | FC/UPC |
光纤类型 | Singlemode | Singlemode | 50 µm Multimode |
**转换增益 | -65 V/W | -70 V/W | -65 V/W |
NEP | 38 pW/√Hz | 36 pW/√Hz | 38 pW/√Hz |
暗噪声 | 590 µVrms | 590 µVrms | 590 µVrms |
上升时间 | 12.5 ps | 16.5 ps | 16.5 ps |
直流偏置监测增益 | 1 V/mA | 1 V/mA | 1 V/mA |
输出接头 | Anritsu K | Anritsu K | Anritsu K |
输出阻抗 | 50 Ω | 50 Ω | 50 Ω |
电源要求 | ±12-15 VDC, 100 mA | ±12-15 VDC, 100 mA | ±12-15 VDC, 100 mA |
工作温度范围 | 10-35 °C | 10-35 °C | 10-35 °C |
特征
速度快，动态范围广
在 1474-A 型中（见左图），InGaAs PIN 光电二极管（如图所示）后方是低噪声的高带宽线性放大器，可提供 38 GHz 带宽。在 1484-A 型和 1484-A-50 型中，较大的 GaAs 光电二极管后方是相同的放大器，可提供 22 GHz 带宽。
单模或多模光纤
在带有单模光纤的型号中，光信号通过 0.1 m 的 9 µm 光纤传送到 PIN 光电二极管，而在 1484-A-50 型中，信号要通过相同长度的 50 µm 芯渐变折射率多模光纤。1484-A-50 的内部透镜会将光聚集到小型高速 PIN 光电二极管上。

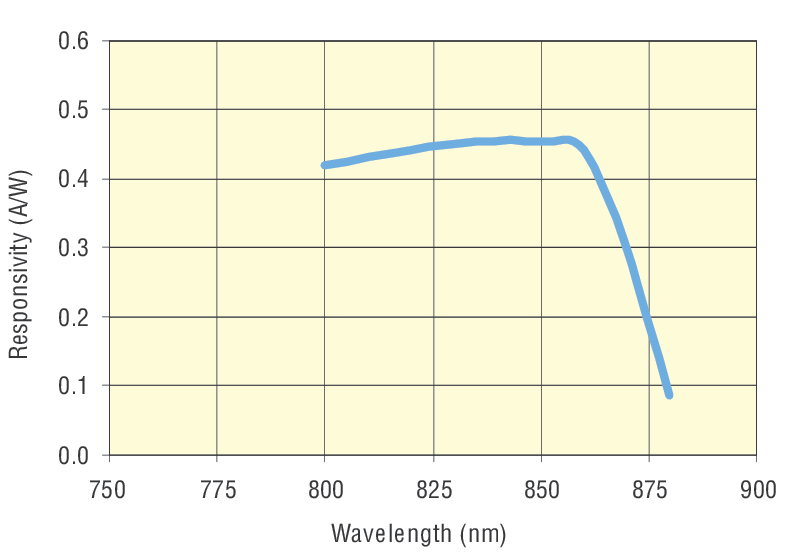

Typical responsivity of the 1484-A-50.
Model 1474-A Receiver Frequency Response
Model 1484-A Receiver Frequency Response
1484-A-50 的典型响应。
小尺寸中蕴含仪器级质量
模块尺寸小巧，便于直接连接到测试仪器或其他高速组件。这样就无需在光接收器后部连接同轴电缆，从而避免时域波形失真和 CW 微波信号衰减。
低噪声放大器
该放大器增益适度并且低噪声，可以减少您系统的输入参考本底噪声。其在高输出水平上保持了线性度，并提供了很高的动态范围。
