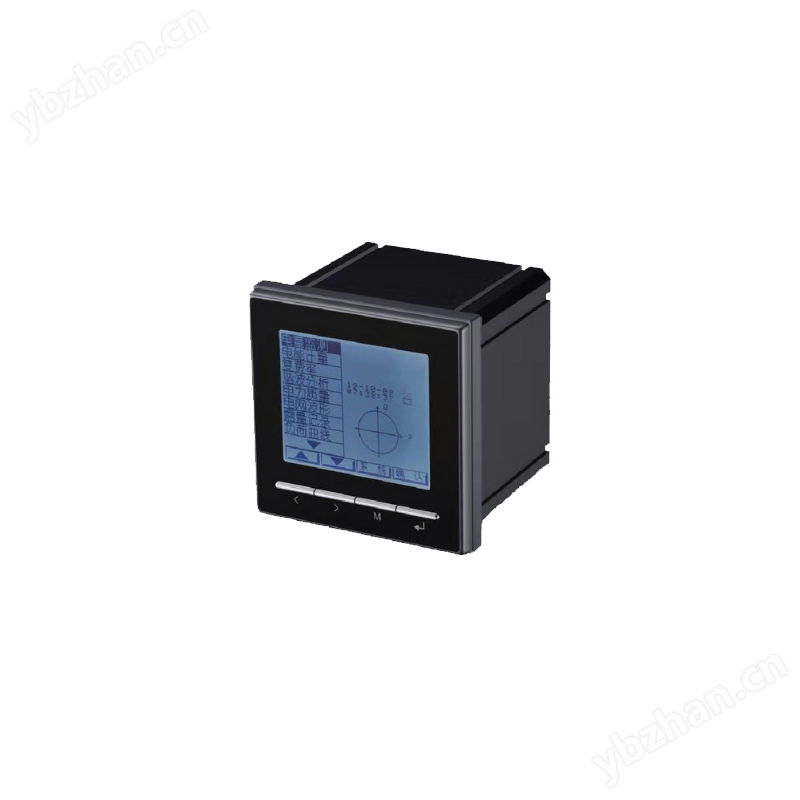

1.领启智能LQ96H电能质量型网络多功能电表概述
LQ96H 智能监控装置采用中文液晶显示，具有高精度的测量和计量、分时计费、电 力质量分析、可编程遥控报警、可编程直流模拟量输出、可编程开关输入、可编程需量统计记录、SOE 事件记录、*大值/*小值抄表记录、2～39 次谐波测量等功能；配置有 丰富的 I/O 模块，实现现场设备的状态监测和控制；装置集成了工业标准的 RS485 通信 接口， MODBUS-RTU 协议，并可选配第 2 路通讯接口，可方便地与各种智能配电系统 和能耗管理系统集成，共享丰富的监测数据和电力质量数据。
2.领启智能LQ96H电能质量型网络多功能电表功能特点
电量监测功能：测量三相相电压、三相线电压、三相电流、分相及总有功功率、分相 及总无功功率、分相及总视在功率、分相及总功率因数、频率、模拟量输出，U、I、 P、Q、S 可切换为柱状图显示
电能计量功能：双向总电能计量、四象限无功电能计量、分相有功电能、分相无功电 能、同步电能、备用电能
复费率功能：4 套 12 时段 4 种费率计量有功电能和无功电能、累计有功电能计量、累 计无功电能计量、分时计量、本月有功电能、本月无功电能、上月有功电能-上 11 月 有功电能、上月无功电能-上 11 月无功电能
谐波分析功能：谐波总含量、2-39 次分次谐波含量、电压奇次谐波棒图、电压偶次谐 波棒图、电流奇次谐波棒图、电流偶次谐波棒图
电力质量功能：电网运行数据、电压波峰系数、电流 K 系数、电话谐波波形系数、电 压序分量不平衡度、电流序分量不平衡度
电网波形功能：电压波形曲线、电流波形曲线、电压电流相位角度
需量记录与负荷曲线功能：4 通道需量和负荷曲线统计记录功能，用户可以定义通道 的统计方式、统计项目、滑差和负荷曲线点时间、计算周期参数
*限记录功能：记录累计极值、本月*值、上月*值、上上月*值，支持 U、I、THD、 不平衡度、P、Q、S、F、PF
事件记录功能：可记录 96 条事件，包含发生时间，事件类型、状态等信息
3.外形尺寸
单位：mm
