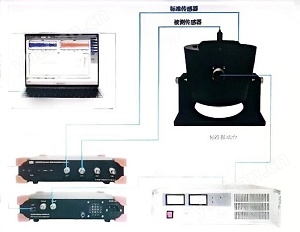

振动测评试系统是由扫频函数信号发生器、激振器、功率放大器、数据采集分析仪、振动传感器、等部件组成，主要通过激振扫频形式，让其工件产生共振，并通过振动传感器拾取信号, 输入数据采集分析仪分析得出其工件的固有频率和振动分析。该仪器具有测试速度快、准确可靠、操作简便等优点.

一:UTG函数信号发生器

主要特点

5MHz/2MHz的正弦波、脉冲波输出，全频段1μHz的分辨率

内置功率放大器的全功率带宽高达200kHz，最大输出功率4W

采用DDS实现方法，具有125MSa/s采样速度和14bits垂直分辨率

兼容TTL电平信号的6位高精度频率计20组非易失数字任意波形存储,

简单易用的调制类型:AM、FM、PM、FSK支持频率扫描输出

功能强大的上位机软件超黑液晶EBTN LCD显示

标准配置接口:USB Device

可进行:内部/外部调制、内部/外部触发

支持NeptuneLab实验室系统管理软件

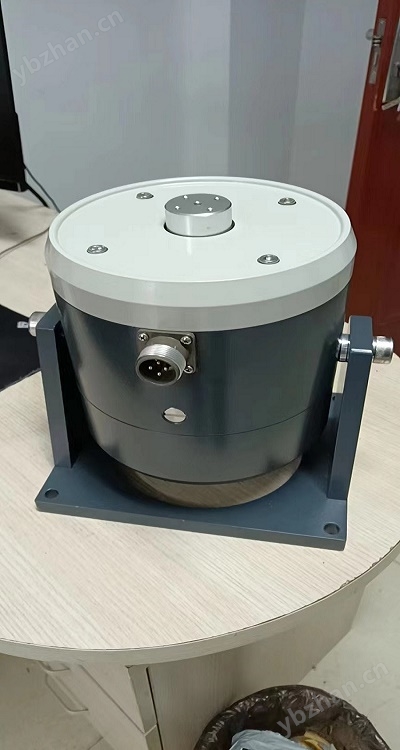

模态激振器（100N）

型号：JZQ-10

1.1体积小、重量轻、可作为小型振动台使用；

1.2可用于中小型零件、仪表的环境振动及疲劳试验以及对传感器进行校验；

1.3可用于中小型结构测定动态响应、共振频率、机械阻抗等；

1.4频率范围宽、出力效率高；

1.5结构合理，可靠性高；

2、主要技术指标

2.1额定出力(峰值)正弦/随机: 100 N；

2.2最大振幅: ± 10 mm；

2.3最大加速度: 10g；

2.4最大输入电流≤10Arms；

2.5频率范围: DC～2KHz；

2.6一阶共振频率: 50Hz；

2.7动圈直流电阻: 0.7Ω；

2.8力常数(N/A): 10；

2.9可动部件质量：0.35Kg；

2.10外形尺寸(mm)：Φ158 × 190；

2.11安装孔尺寸(mm): 172×148 /4-Φ8；

2.12重量:15 Kg；

2.13输出方式: 顶杆或台面；

2.14连接方式: M5；

2.15弹性支撑刚度(N/mm): 3；

2.16主共振频率: >3000 Hz；

2.17强迫风冷: 无；

2.18非线性: ≤3%（对最大激振力）；

2.19工作温度: -30～70℃；

2.20存储温度：-55～85℃；

2.21湿度：95%R.H.最大；

2.22输入方式：四芯航空插座；

2.23连接杆：1根；

2.24输入电缆：1根；

2.25推荐功率放大器：GF200及以上；

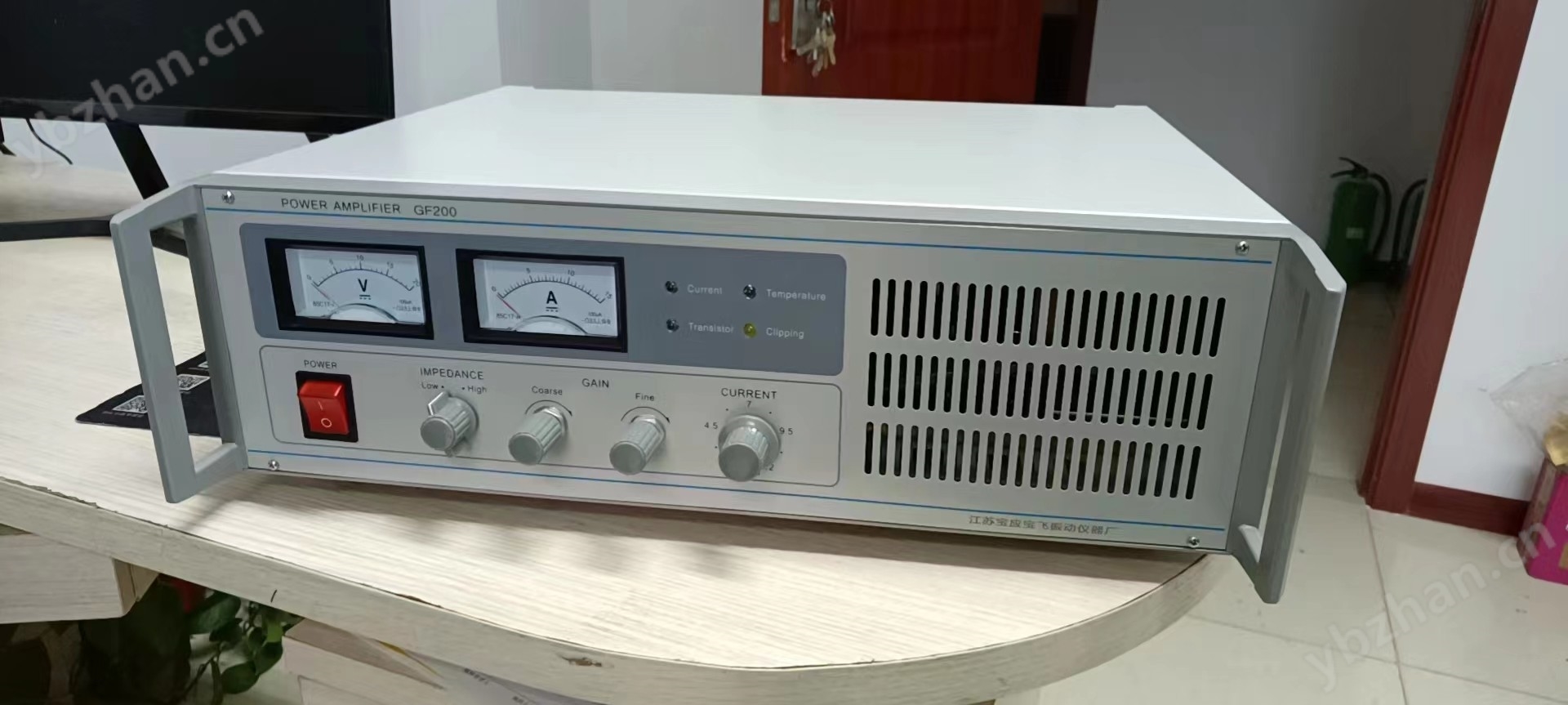

三:功率放大器（200W）

型号：GF200

1、特点

1.1具有输出电压、电流指示和监测端孔；

1.2输出信号削波指示；

1.3可调节的3A~12A输出电流限制功能；

1.4输出晶体管过热保护；

1.5输出晶体管失效指示；

1.6高阻、低阻(恒压、恒流)输出两种工作方式；

1.7作为振动试验和测试的大功率激振源；

2、主要技术指标

2.1输入：输入阻抗≥10kΩ；

2.2输出

2.2.1额定输出功率：200VArms；

2.2.2额定输出电压：16Vrms；

2.2.3额定输出电流：12Arms；

2.2.4非线性失真：<1%；

2.2.5信噪比：低阻≥80dB，高阻≥60dB；

2.3增益：低阻抗10V/V±2dB；

高阻抗8A/V±2dB；

2.4频率特性

2.4.1频率响应(恒压、小信号)：直流输入0~50kHz±1dB；

交流输入20~50kHz±1dB；

2.4.2频率范围：满功率:20~5kHz；

降额功率:0~10kHz；

2.5保护

2.5.1输出限流：3～12Arms可调；

2.5.2输出晶体管过热：≤85⁰C±5⁰C；

2.6指示

2.6.1输出电压/电流表误差：< ±5%；

2.6.2削波指示：有；

2.7环境条件

2.7.1温度：工作温度：0～40⁰C；

           存储温度：-55～85⁰C；

2.7.2湿度：20 - 90%R.H.；

2.8外部特性

2.8.1外形尺寸：440mm（W）╳132.5mm (H)╳320mm (D)；

2.8.2重量：约13Kg；

2.8.3供电电源：AC220V50Hz /2A；

2.9附件：2根配套电缆、1根电源线、3只6A速熔保险丝（Φ6×30）；

四:DFT5004数据采集分析系统

1、AD分辩率: 16bit

2、精度: 优于0.5％(满量程)

3、输入：4通道电压或IEPE型传感器（4mA/+24VDC）

4、通道采样频率:100KSPS/CH

5、电压输入范围: ±10VP

6、程控增益：1、10、100倍

7、频率范围：电压输入：DC-30KHz

IEPE输入：0.3Hz-30KHz

8、供电：DC10∽30V

9、输入接头：BNC插座；

10、外型尺寸： 125mm（W）×50mm（H）×178mm (D)；

11、重量：约500G；

12、应用软件：DFT6000；

DFT6000固有频率采集分析系统软件

DFT6000 信号分析系统同时支持信号采集及后处理分析两种工作状态,该系统具有以下特点：

1.  整个系统全部采用C++语言开发，面向对象编程，全插件架构，系统稳定可靠且扩展性强。

2.  系统同时支持在线模式及后处理模式，两种模式任意切换，同时支持工作区及项目文档管理功能，管理数据非常方便。

3.  支持虚拟TEDS传感器，采用数据库对传感器进行统一管理，使用更加方便。

4.  同时支持多种语言，系统默认支持中文及英语，语言文件采用文本格式，用户可以根据自己的实际需要自己翻译使其很好的支持其他语言，不同的语言可以实时进行切换。

5.  可以配接我公司生产的各种信号分析仪器，分析仪的类型可以根据用户实际使用的产品自己指定。

6.  具有丰富的多种参数设置功能：

l  可以任意设置采样的起止通道；

l  任意指定各采样通道是否存盘；

l  可以调节显示波形时图形的刷新速度；

7.  支持多种文件存储格式。存盘文件格式可以为联能公司专用的二进制格式，也可以存为UFF58、UFF58b，MatLab5.0格式,方便用户使用其他软件分析数据。

8.  多种采样方式：

l  示波方式；

l  手动触发；

l  信号触发；

l  连续记录。

9.  具有丰富的时域、频域分析处理功能，系统支持显示：

l  应变花计算

l  单踪示波视图；

l  多踪时域示波；

l  李沙育图（即X-Y图，X轴，Y轴可以任意指定通道）；

l  傅里叶分析；

l  自谱、功率谱、功率谱密度分析；

l  传递函数分析;

l  旋转机械转速分析;

l  统计信息(可以显示任意几个通道的最大值，最小值，峰峰值、有效值、方差、标准差、波峰因素、波形因素、脉冲因素、裕度因素)。

10. 充分利用计算机海量存储硬盘，长时间、实时、无间断记录多通道信号。
