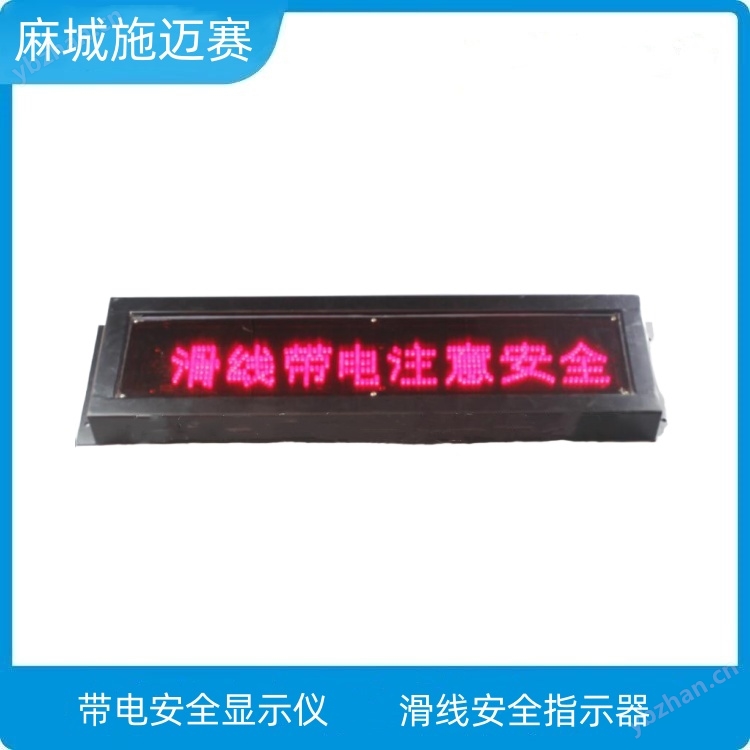

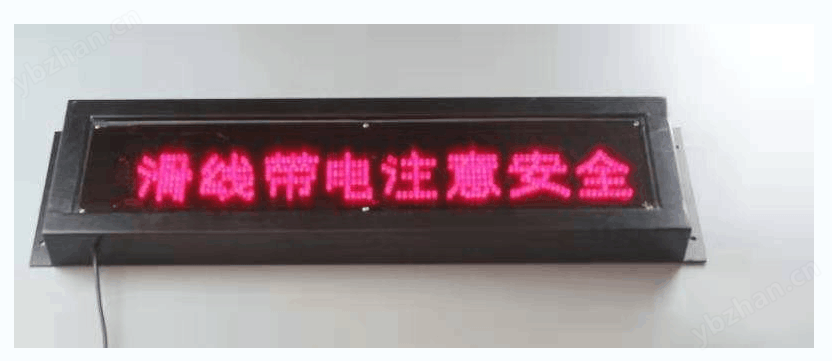

滑线带电安全显示器XTD-DC-XF(GX)报警器/XNDQ-HX 是一种在工业领域，特别是起重机、天车、行车等物料搬运设备上非常常见且重要的安全警示装置。滑线带电安全显示仪XTD-DC-XF(GX)的功能与应用场景是一种专为移动用电设备设计的电源指示设备，其核心功能是通过高亮度LED发光字体直观显示滑触线带电状态，从而有效提升作业环境的安全性。
产品名称解析
这个型号可以拆解来理解：
滑线：指的是安全滑触线，是为移动设备（如起重机）供电的导电系统。它代替了老式裸露的角钢和有安全隐患的电缆。
带电：表示滑触线正在通电。
安全显示仪：其核心功能是通过视觉信号安全地显示滑触线是否带电。
XTD-DC-XF(GX)：这是生产厂家的内部型号编码。不同厂家编码规则不同，但功能大同小异。
XTD：可能是公司代号或产品系列。
DC：很可能指适用于直流系统。请注意，也有大量适用于交流系统的型号（通常标为AC）。
XF(GX)：可能指“信号蜂鸣”或“显示蜂鸣”，GX可能是一种派生型号或功能代码。
核心作用： 它就像一个“高压有电，请勿靠近”的指示灯，但专为滑触线系统设计，用于警示操作人员和维修人员，防止触电事故发生。
工作原理
信号采集：显示仪通过其感应探头或信号输入线，非接触式或直接连接到滑触线的某一相上，实时采集滑触线的电压信号。
信号处理：内部的电子电路（如整流、稳压、光耦隔离等）对采集到的信号进行处理和判断。
状态显示：根据处理结果，驱动显示部件工作：
灯亮：表示滑触线带电。
灯灭：表示滑触线已断电。
灯光显示：通常采用高亮度LED灯（红色或绿色最常见）。
声音报警（可选功能）：有些型号（从XF可能看出）还集成了蜂鸣器，在带电时会发出“嘀嘀”的报警声，实现声光一体报警，在嘈杂的工业环境中更有效。
主要功能特点
安全警示：最核心的功能，明确告知人员设备当前供电状态，避免误操作和触电风险。
状态指示：为设备操作员（如天车司机）提供明确的系统状态反馈，方便操作。
维护保障：在进行设备检修和维护时，维修人员可以远距离通过观察显示仪来判断当前是否可安全作业，是上锁挂牌（LOTO）程序的重要辅助工具。
高可靠性：通常设计为工业级产品，具有防震、防水、防尘（IP等级较高）、耐高温、抗干扰等特点，适应恶劣的工业环境。
安装简便：通常设计成支架式或导轨式安装，可灵活地安装在厂房的立柱上、起重机操作室附近等醒目位置。
典型应用场景
各类起重机：桥式起重机、门式起重机、塔吊、悬臂吊等。
自动化立体仓库：堆垛机、穿梭车的供电滑线系统。
生产线：移动装配线、输送线等需要移动供电的场合。
任何使用安全滑触线供电的移动设备。
该设备主要应用于以下场景：
工业厂区：如各类生产车间的行车、起重机等移动设备供电系统，可实时提示滑触线带电状态，避免人员误触风险。
电厂与港口：在电厂皮带输送系统、港口装卸机械等大型设备中，作为输送带保护装置的带电安全提示组件，适应露天、多粉尘等复杂环境。
恶劣环境作业：由于外壳具备耐腐蚀、防水、防震性能，可在水雾、酸雾、导电粉尘等较差环境中稳定运行。
滑线带电安全显示器XTD-DC-XF(GX)报警器/XNDQ-HX的技术特性与参数核心性能优势
高可见性：采用亮度聚光LED组成发光字体点阵源，远距离（大于50米）仍可清晰识别带电状态，确保警示效果。
耐用性：LED灯管使用寿命超十万小时，功耗低且节能；外壳为钢板负塑材质，机械强度高，适应-40℃至+60℃的温度范围。
安装灵活性：支持中文或英文字样定制，可根据现场需求调整安装方式，适配不同规格的滑触线系统。
关键技术参数
| 参数类别 | 具体指标 |
|---|---|
| 使用电压 | 220V、380V（三相电） |
| 发光源类型 | 高亮度LED发光二极管 |
| 外壳材质 | 强度钢板成型负塑 |
| 防护等级 | 耐腐蚀、防水、防震 |
| 适用环境温度 | -40℃至+60℃ |
| 可视距离 | 大于50米 |
滑线带电安全显示仪与安全滑触线系统的协同设计安全滑触线系统组成
安全滑触线系统由滑线导轨（固定部分，4米/6米单根拼接）和集电器（滑动部分，与移动设备连接取电）组成，广泛应用于行车、起重机等移动供电场景。其导体材质分为铝合金（内镶不锈钢条）或纯铜，防护外壳采用工程塑料或铝塑合金，具备良好的绝缘性能。
滑线带电安全显示仪XTD-DC-XF(GX)/XNDQ-HX
显示仪与滑触线的适配要点
环境兼容性：显示仪外壳防护性能需与滑触线系统匹配，例如在露天环境中需共同满足防水、防霜冻要求。
电气参数匹配：显示仪电压需与滑触线系统供电电压一致（如380V三相电），确保信号同步性。
安装布局：建议将显示仪安装于滑触线导轨起始端或关键操作区域，便于操作人员快速识别带电状态。
产品选型与维护建议选型注意事项
环境适应性：根据作业环境（如粉尘、湿度）选择对应防护等级的型号，沿海或化工区域优先考虑耐腐蚀外壳。
电压规格：明确现场供电电压（220V/380V），避免选型错误导致设备损坏。
字体定制：需提前确认中英文显示需求，确保警示信息符合现场人员的认知习惯。
日常维护要点
定期清洁：每季度擦拭外壳表面积尘，防止影响LED发光清晰度。
线路检查：半年一次检查供电线路连接是否松动，避免接触不良导致显示异常。
LED寿命监测：当发光亮度显著下降时，及时更换LED模组（建议联系原厂更换以保证兼容性）。
重要注意事项
电压类型匹配：您提供的型号带有“DC”，意味着它设计用于直流滑触线系统。绝对不能将其用于交流系统，反之亦然，否则会立即损坏设备。
电压等级匹配：在选型时，必须确认显示仪所支持的电压范围（如DC24V, DC110V, DC220V等）与现场滑触线的电压一致。
安装位置：应安装在显眼、易于观察的地方，确保地面和操作室的人员都能清楚地看到。
不能作为断电依据：尽管显示仪可靠性很高，但在进行涉及人身安全的电气维修时，它不能作为的断电依据。必须严格按照安全规程，使用验电笔进行最终验证，并执行上锁挂牌（LOTO） 程序。
总结
滑线带电安全显示仪XTD-DC-XF(GX) 是一个用于直流滑触线系统的安全指示装置，通过灯光（和可能的声音） 来警示人们滑触线是否带电，是工业现场常用的安全卫士，能有效预防触电事故，保障人员和设备安全，随着工业自动化程度提升，滑线带电安全显示仪逐渐成为高危作业环境的标配设备。例如，在电厂输煤皮带系统中，该设备可与急停保护装置联动，实现“带电警示-异常停机”的闭环安全管理。未来，集成无线通讯功能的智能显示仪或将成为发展方向，支持远程状态监控与故障预警。
