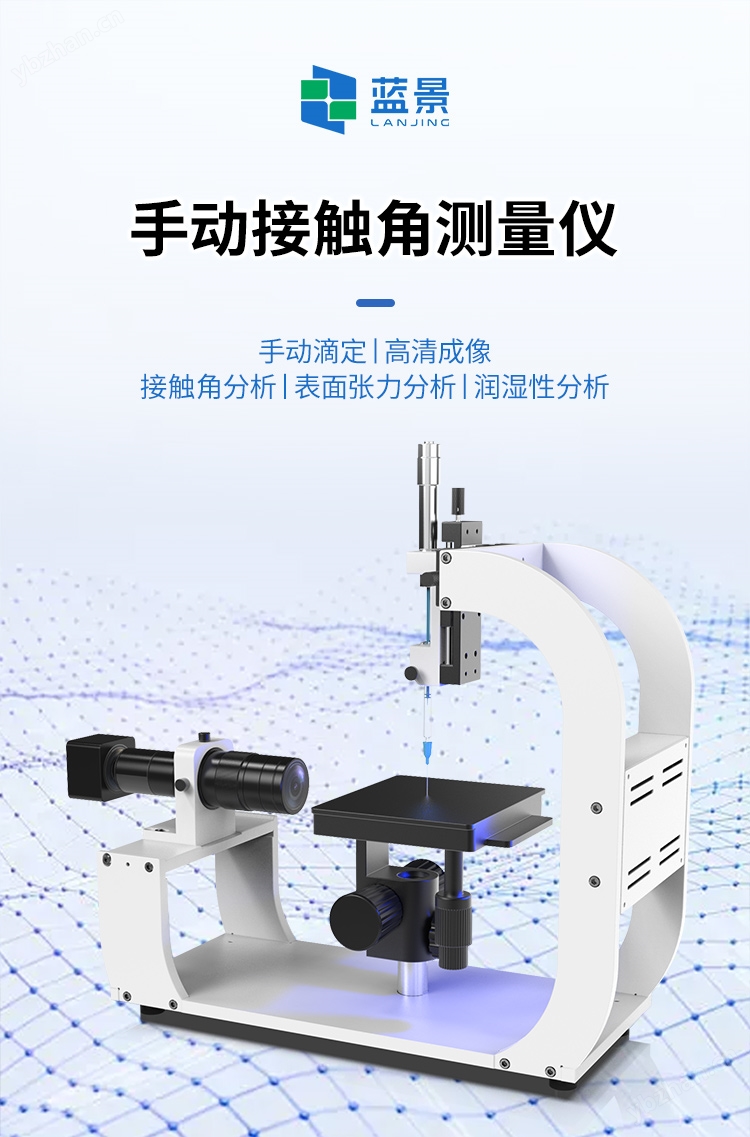

一、产品简介
光学接触角测量仪是测量液体对固体材料接触角的仪器，主要用于表征液体对固体材料表面的润湿性能，通过光学成像获取液滴的图像，利用计算机软件，通过数学模型拟合出液滴图像的轮廓并得到接触角或表面张力，并进行表面能计算和润湿性分析。
二、应用范围
可广泛应用于材料研究、工业涂层、手机制造、生物医药、电子电路、纺织纤维、石油开采、航空航天等领域。
三、执行标准（部分标准）
1.JJF 2099-2024光学接触角测量仪校准规范；
2.GBT 30693-2014塑料薄膜与水接触角的测量；
3.GBT 30447-2013纳米薄膜接触角测量方法；
4.GBT 42694-2023纺织品 表面抗润湿性能的检测和评价 接触角和滚动角法；
5.ASTM D 724-1999（2003）纸的表面可润湿性的标准试验方法（接触角法）；
四、产品特点
1.高精度与宽范围测量能力，支持接触角测量与表界面张力测量。
2.多功能分析模块与算法，多模式测量方法；表面能与润湿性分析。
3.采用密集LED冷光设计，发光均匀，图像清洗，寿命长；

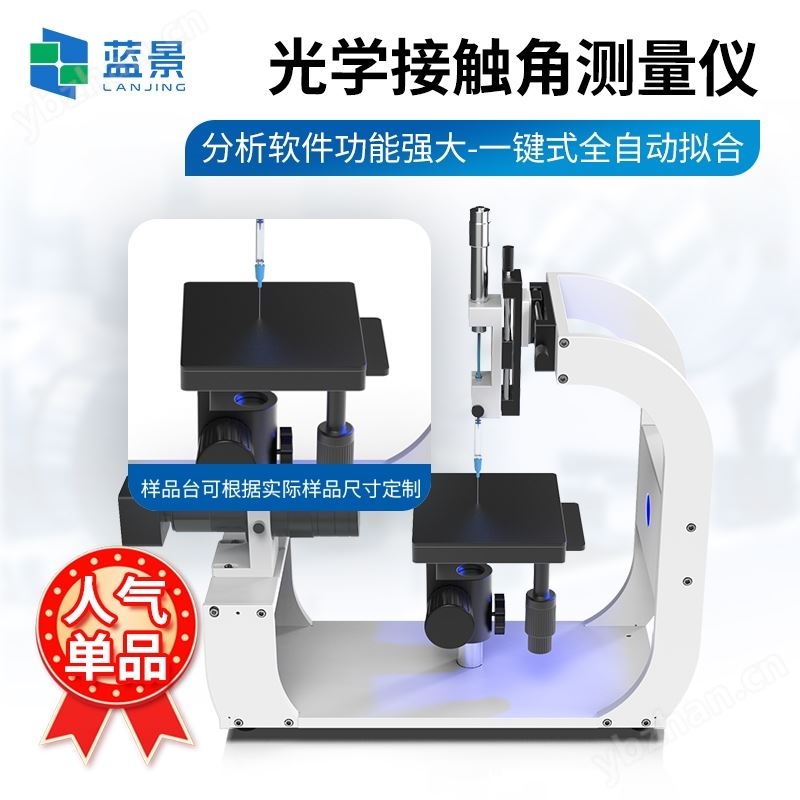

4.样品台采用三维手动精调平台，操作灵活，定位准确，样品台可根据实际样品尺寸定制；

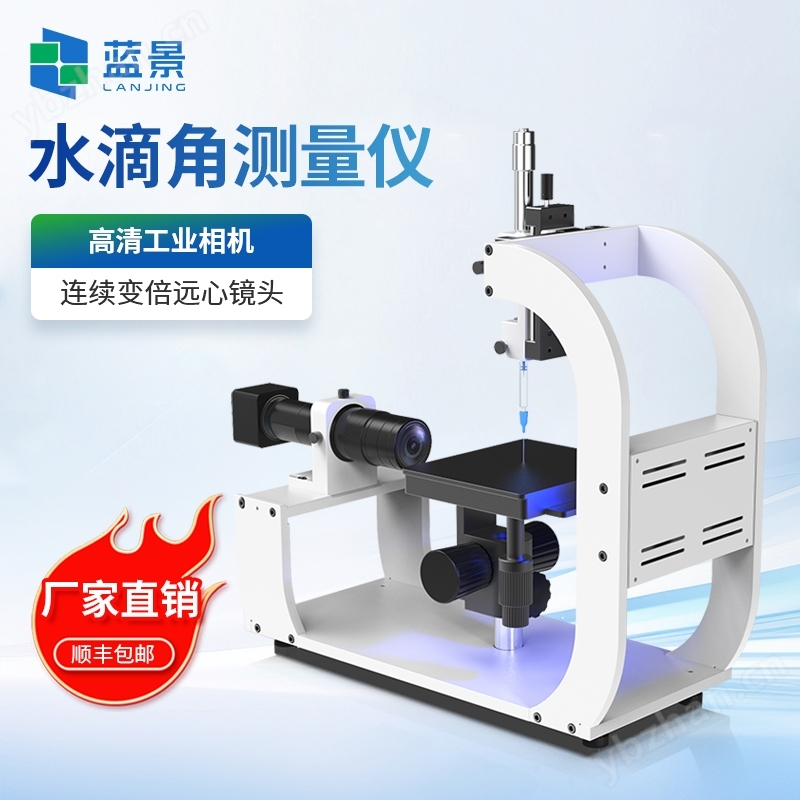

5.高清成像系统：高清工业相机，连续变倍远心镜头，拍摄稳定，图像清晰；
6.分析软件功能强大：具备一键式全自动拟合能力，具备国际最领-先的拟合方法，满足各种液滴形态的精确拟合；
五、技术参数
接触角分析 | 测量范围 | 0~180° |
精度 | ±0.1° | |
分辨率 | 0.001° | |
测量方式 | 自动测量、手动测量、动态测量 | |
拟合方法 | 宽高法、圆拟合法、椭圆拟合法、多项式拟合法、Young-Laplace拟合法、ADSA-NA拟合法 | |
表面张力分析 | 测量范围 | 0.01~2000mN/m |
精度 | 0.01mN/m | |
测量方法 | 悬滴法（Young-Laplace拟合法） | |
润湿性分析 | 粘附功、铺展系数和粘附张力 | |
表面能测量方法 | Fowkes、OWRK、Wu、Zisman、EOS | |
数据管理 | a试验数据可标注于图片上，并随图片一起保存； | |
图片拍摄 | 单张拍摄、连续拍摄和图片回放 | |
整机调节 | 整机水平测试/调节 | |
载物台尺寸 | （152×132）mm | |
载物台调节 | 手动旋钮控制三维移动定位，移动行程（X75×Y45×Z50）mm | |
相机像素 | 500W像素 | |
最大图像 | 2592×1944 | |
最高帧率 | 30fps | |
焦距 | 100+5mm | |
倍率 | 0.6-4.5倍 | |
光源 | LED冷光源，470nm | |
滴液方式 | 直进式精密微量注射器，手动控制 | |
滴液精度 | 0.1μL | |
注射器 | 高精密气密性注射器，容量1ml | |
针头 | 0.52mm不锈钢超疏水针头 | |
传输 | USB 2.0 | |
电源 | 220V | |
外形尺寸 | 545mm(长)×186mm(宽)×490mm(高) | |
主机重量 | 7kg | |
