双色玻璃管液位计结构
双色玻璃管液位计由两个接口、外浮筒和液位面板组成。接口形式通常为法兰接口，每个接口都配有一个针型阀，可以起到截止阀和逆止阀的作用。显示面板通常为两种颜色的液柱表示，因此也叫双色玻璃管液位计。

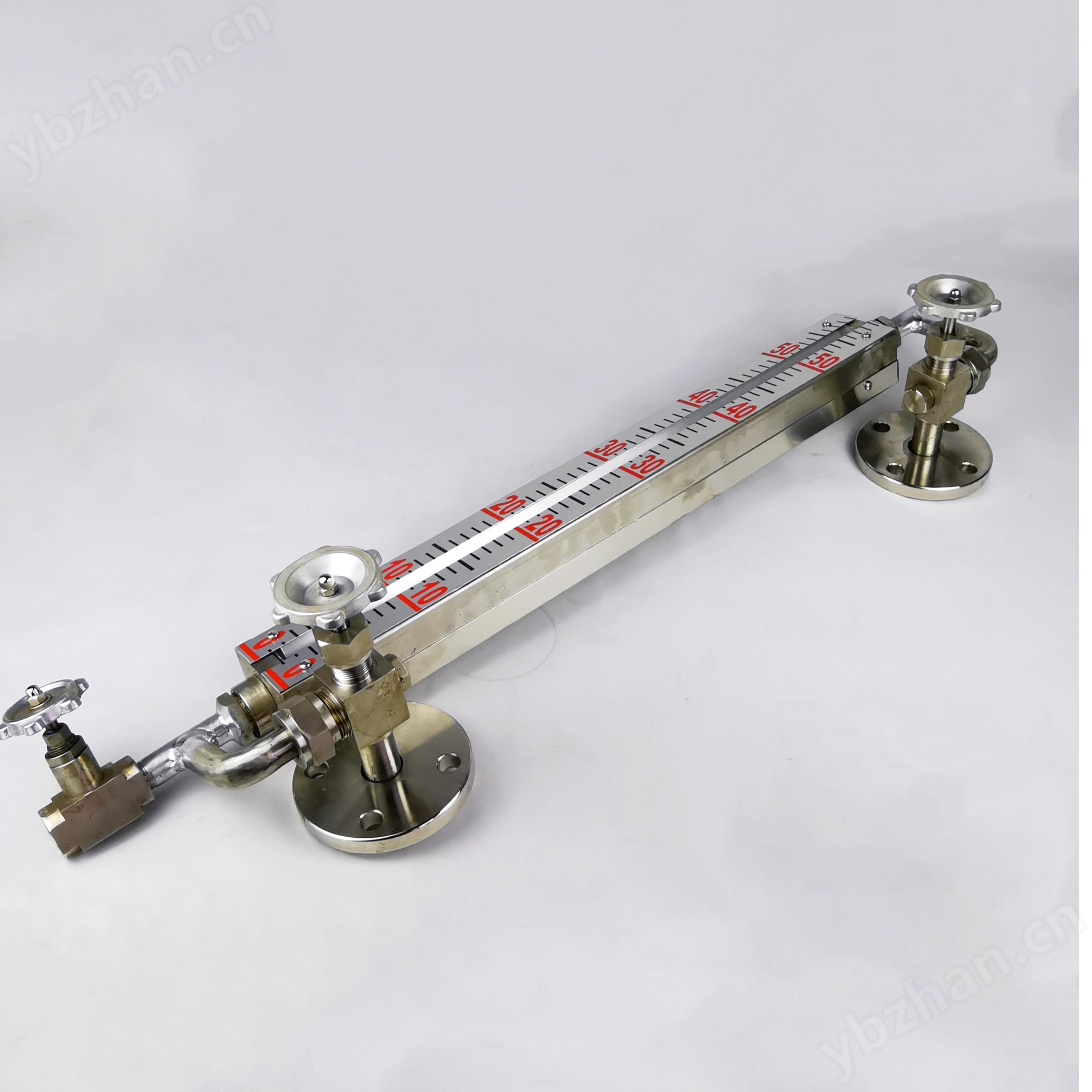

双色玻璃管液位计 防霜型 二线制 水处理厂
双色玻璃管液位计的结构
在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中剩余液体时用。通过透明玻璃直接显示容器内液位实际高度。

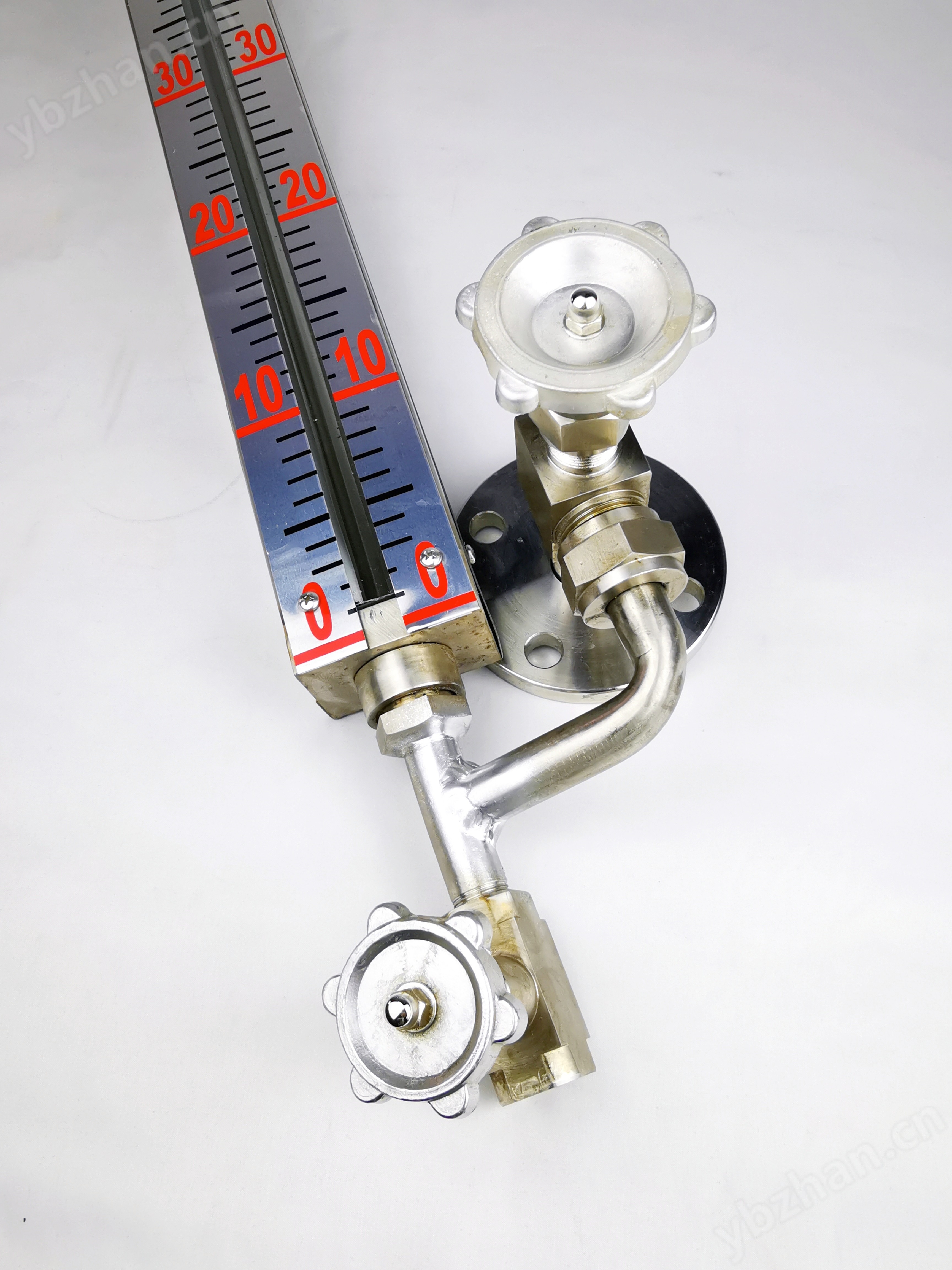

双色玻璃管液位计 防霜型 二线制 水处理厂
双色玻璃管液位计的原理
玻璃管液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可行，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。适用于直接指示各种塔、罐、槽、箱等容器内介质液位。
双色玻璃管液位计参数
仪表形式：透光式；夹套式；防霜式；防腐式；保温型
安装形式：螺纹安装；法兰安装
测量范围：0~3m
工作压力：≤25MPa
介质液位：≤550℃
电源：220VAC
双色玻璃管液位计特点
1.度数美观直接，方便巡查度数。远距离下度数效果好
2.具有逆止功能，出现突发情况时不会引起液体外流等情况
双色玻璃管液位计的适用领域
玻璃板液位计适用于各类罐、塔、槽、箱等液体容器。在非高温高压的工作环境下都可以采用玻璃管液位计来测量容器内的液位。

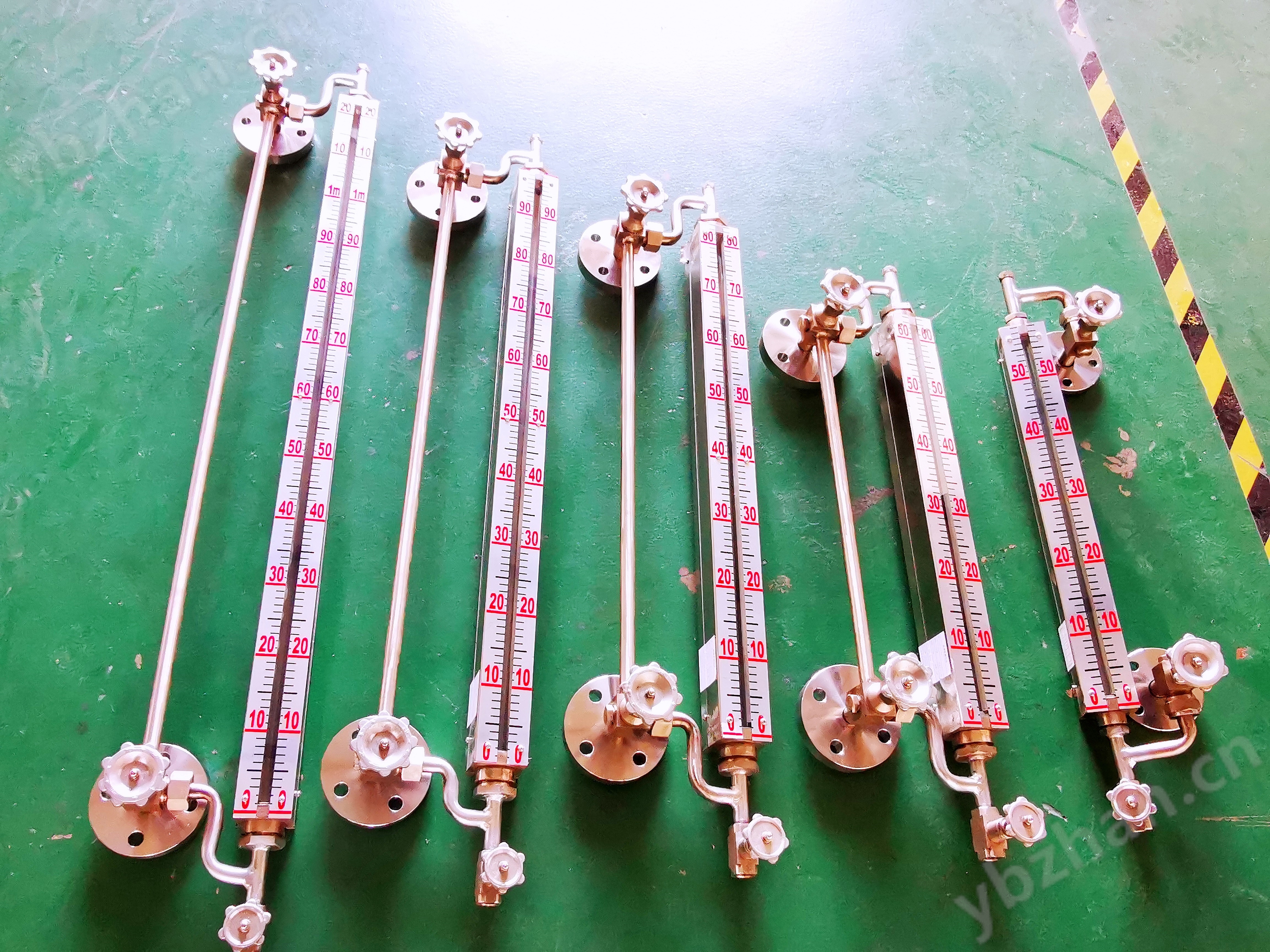

双色玻璃管液位计 防霜型 二线制 水处理厂
双色玻璃管液位计注意事项
1.为了保证自动密封作用，容器内的介质压力应大于0.2MPa，在打开上下阀时，阀杆退出转数不少于4转，使钢球封门时，不至于碰到阀杆的顶端。
2.如安装在室外露天环境，应考虑给液位显示面板加装防护措施，例如防雨防雷防撞击等，以便延长使用周期。
