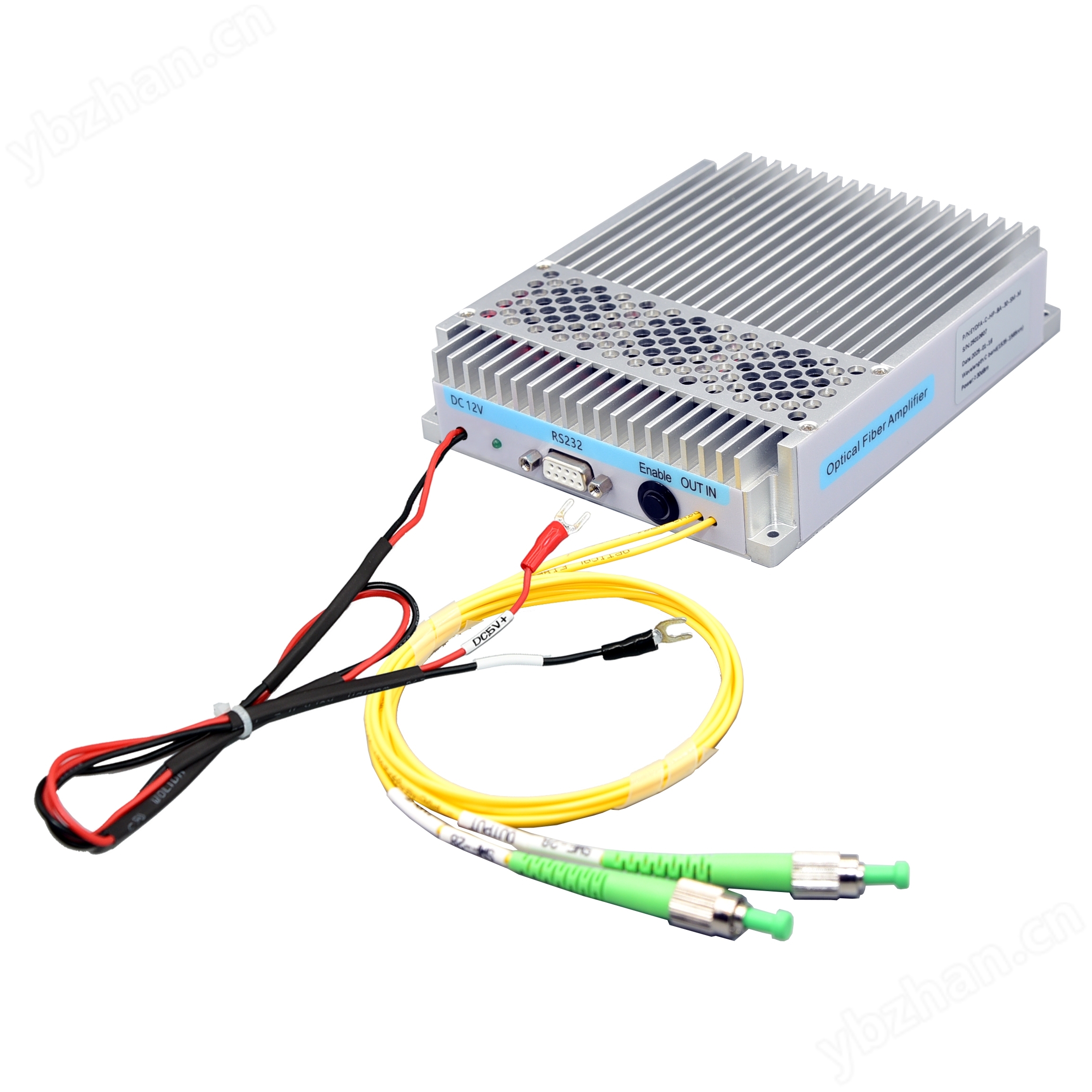

掺铒光纤放大器/拉曼放大器混合集成模块 Hybrid 模块 of EDFA and Raman Amplifier
掺铒光纤放大器/拉曼放大器混合集成模块 内部同时集成了掺铒光纤放大器和一阶拉曼光纤放大器泵浦，与传统 EDFA 和拉曼放大系统相比，采用该模块可显著降低系统复杂性，减小体积，提高可靠性。适合用于超长距离的大容量高速光纤通信和光纤分布式传感。
特性 | 应用 |
高集成度 | 长距离光通信网 |
高增益系数 | 光纤分布式传感 |
低噪声指数 | 光纤激光器 |
EDFA光学指标 | |||
光学指标 | 单位 | 典型值 | 备注 |
波长范围 | nm | 1530~1565 | C-band |
输入功率 | dBm | -6~+3 | |
饱和输出功率 | dBm | 20/23 | @-3dBm输入 |
噪声指数 | dB | 5.0 | @-3dBm输入 |
光纤和连接头 | - | SMF-28光纤，FC/APC | |
工作模式 | - | 自动电流控制(ACC)/自动功率控制(APC) | |
拉曼泵浦指标 | |||
光学指标 | 单位 | 典型值 | 备注 |
泵浦波长 | nm | 1425/1435/1455/1465 | 波长精度±5 |
泵浦功率 | mW | 200/500 | 最大功率 |
泵浦光偏振度DOP | - | 5% (Type)，10%(Max) | |
光纤和连接头 | - | SMF-28，FC/APC | |
工作模式 | - | 自动电流控制(ACC) | |
电气和环境参数 | 模块 |
控制方式 | RS232串口通信 |
通信接口 | DB9 母口 |
供 电 | 12V3A, DC |
尺寸或代码 | M31 |
工作温度湿度范围 | -5~+35°C；0~70% |
订购信息/型号 | |||||
HEA | EDFA类型 | EDFA功率(dBm) | 拉曼泵浦波长(nm) | 拉曼泵浦功率(mW) | 封装形式 |
BA | 20/23 | 1455 | 200/500 | M31=模块 | |
