产品简介 Product Introduction
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行，机械特性参数是判断断路器性能的重要参数之一。
开关特性测试仪是本公司为适应各种高压开关动作特性测试的需要，开发研制的专用仪器，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。对于带合闸电阻的断路器，可准确测量出合闸电阻及投切波形。仪器采用大屏幕显示，汉字提示人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。
产品别称：高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪
产品参数 Product Parameters
技术参数
| 使用环境 | 输入电源 | 220V±10% 50Hz±10% |
| 大气压力 | 86～106kpa | |
| 温度 | －10～45℃ | |
| 湿度 | ≤ Q80%RH | |
| 安全性能 | 绝缘电阻 | ＞2MΩ |
| 介电强度 | 电源对机壳工频1.5kV耐压1分钟，无闪络与飞弧 | |
| 基本参数 | 时间 | 量程：16000.0ms，分辨率：0.1ms 误差：①200ms以内，0.1ms±1个字 ②200ms以上，±2％ ③同期，±0.1ms |
| 速度 | 量程：20.00m/s，分辨率0.01m/s 误差：①0～2m/s以内，±0.1m/s ②2m/s以上，±0.2m/s | |
| 行程 | 真空断路器：量程：50.0mm，分辨率：0.1mm，误差：±0.5mm SF6断路器：量程：300.0mm，分辨率：0.1mm，误差：±2mm 少油断路器：量程：600.0mm，分辨率：0.1mm，误差：±2mm | |
| 电流 | 量程：20.00A ，分辨率：0.01A | |
| 合闸电阻 | 量程：0～2000Ω； 分辨率：1Ω，精度：1% | |
| 断口类型 | 12路金属断口 ，6路合闸电阻断口 | |
| 输出电源 | DC30～250V数字可调/20A（瞬时工作） | |
| 外形尺寸 | 主机：360×290×280mm3；附件：：370×280×220mm3 | |
| 重量 | 主机：6kg；附件：9kg |
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多华天产品信息请进入 产品中心 。服务热线：
产品特征 Product Characteristics
-
1、适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关
-
2、直线行程传感器，旋转传感器，安装极为方便，简捷
-
3、主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱
-
4、主机可存储多组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间
-
5、内置快速微型打印机，打印所有数据及图谱
-
6、开关特性测试仪具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析
产品视频 Product Video
产品图集 Product Picture
产品附件图
主机
铝合金包装箱
旋转测速传感器
直线行程速度传感器
旋转测速磁性座
旋转支架
旋转丝杆
扳手
强磁铁
螺丝
十字起
平口起
分合闸控制线
外触发侦测线
断口测试线
断口测试线
测试线用鳄鱼夹
断口短接线
短接线（40cm)
短接线（80cm)
地线
传感器线
肩带
电源线
说明书、检验报告、合格证
产品细节图

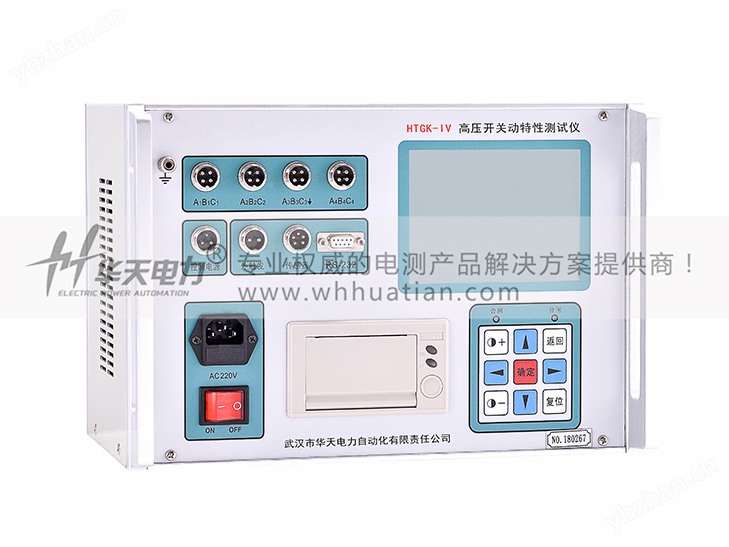

仪器外观
屏幕
开机界面
接线柱
打印机
电源
按键
附件箱
生产过程图
现场生产图1
现场生产图2
现场生产图3
现场生产图4
产品证书 Product Certificate
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
