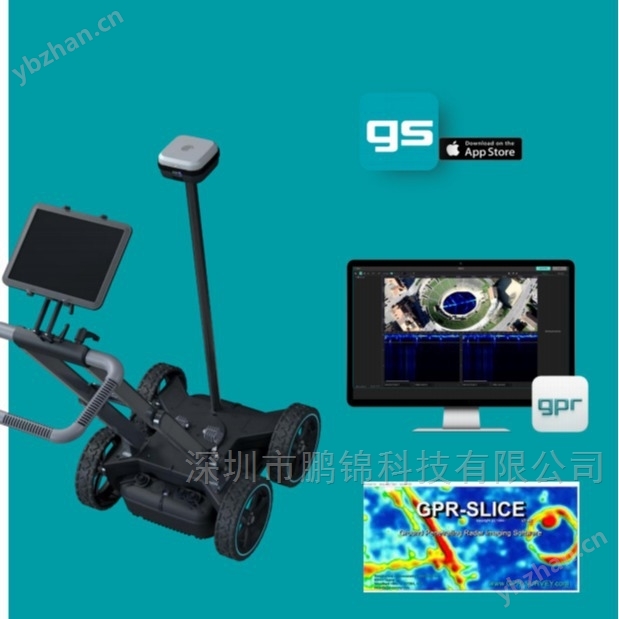

          在管线探测中，GS8000 通过全数字化信号处理技术，有效过滤环境干扰，精准识别金属、塑料、混凝土等不同材质的管线，甚至能区分管径差异与走向变化，定位误差可控制在厘米级。针对地下空洞探测，其高分辨率成像算法能捕捉空洞与周围介质的电磁特性差异，结合实时 GNSS/RTK 定位，可同步标注空洞位置与埋深，为工程施工前的隐患排查、市政管线维护提供可靠数据，大幅降低地面塌陷风险。此外，设备配备一体式无线推拉车，支持自由路径盲扫，操作人员无需预设轨迹，即可高效完成大面积探测，现场实时生成可视化图像，快速判定地下物体属性与分布，显著提升探测效率与精准度。

技术参数

• 探测波类型：超宽频步进频率连续波（SFCW），频率范围为 40MHz-3.4GHz，无需更换天线即可实现一次扫查全深度范围内高清晰成像。

• 天线位置：双轴浮动的接地耦合，离地间隙不少于 25mm，支持地面耦合和空气耦合两种方式，可一键转换。

• 扫描时窗：0-200ns 可调，采样率为 500Hz，采集速度最大 80Km/h。

• 定位精度：标配 RTK 单元，兼容 GPS、北斗、伽利略等卫星导航定位系统，具备 GNSS 位置增强功能，可将定位精度提升至厘米级。

• 采集设备：配备 10 英寸以上触摸屏实时成像显示，6 核 64 位 CPU，采用视网膜显示技术，支持多点触控，内置多摄像头、GPS、激光雷达扫查仪、3 轴陀螺仪、加速度计、智能语音识别。

• 探头防水等级：IP67，采用可折叠式一体化手推车设计，满足全地形测量，整机全无线连接，重量不超过 25kg，尺寸不超过 610570380mm（收纳后），雷达整机功率不超过 11W。

功能特点

• 高分辨率成像：内置独立高频和中 - 低频步进式宽频天线，频率区段可独立调节参数，最小有效带宽达 3.2GHz，能兼顾大深度、小尺寸、浅层的高清晰成像，最小可探测目标尺寸为 1cm。

• 多种扫描模式：支持线扫、面扫、自由路径扫查等多种扫描模式，具备 A.I 识别，线性增益、时间增益补偿、背景去除、深层噪音消除等功能。

• 现场 3D 成像：能直接进行 3D 成像、增强现实 AR 以及网格深度切片，提供原始 Raw 雷达显示以及 Heatmap 热点迁移成像，具有多层介质定义功能，可进行精准深度分析。

• 数据处理与存储：软件支持中、英、法、德、日语等多语言界面，可输出 SEGY、URL、HTML、KML、SHP 等格式文件，具备 PC 端、网页端等多种数据后处理方式，兼容多种市面主要雷达的数据格式。

应用领域

• 工程检测：用于道路桥梁、混凝土结构的检测，可探测内部缺陷、钢筋分布等。

• 市政工程：能对地下管道管线进行定位和测绘，保障市政施工安全。

• 考古调查：帮助发现地下文物、遗址等考古特征。

• 地质勘探：适用于地质分层、地下水分布等地质调查工作。

• 其他领域：还可应用于法医调查、精准农业等领域，如寻找地下埋藏物、分析土壤状况等。
