快递窄带分拣机PLC无线控制系统应用
——中通某分拣站项目简报
★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。
前言
在物流分拣领域，直线窄带分拣机是提升货物处理效率的关键设备之一。优化物流分拣流程，也成为智能化技术改造中的重要环节。达泰无线设备此次承担了窄带分拣系统中的通信任务，旨在进一步提升分拣机的协同性能与运行稳定性。
一、 项目背景
本次业主是宁波某快递分拣站点，主要负责该区域的中通、圆通物流承运。随着电商行业的爆发式增长，目前快递分拣面临巨大的效率压力。传统人工分拣或环形分拣线已无法满足高吞吐量、低错误率的需求，所以业主决定升级为直线窄带分拣机系统。
本次无线应用主要是将直线窄带分拣机传感单元扫描到的货物信息通过就地PLC控制系统下发到分拣机各从站控制单元，从而无线控制分拣机控制单元滑轮转向在预设隔口快速完成分拣，实现分拣过程自动化。
二、 产品介绍

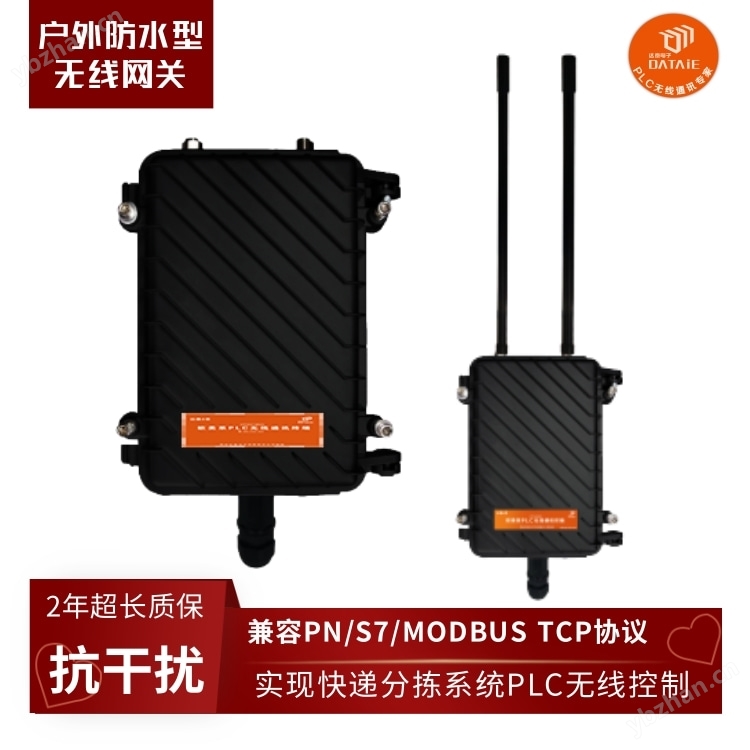

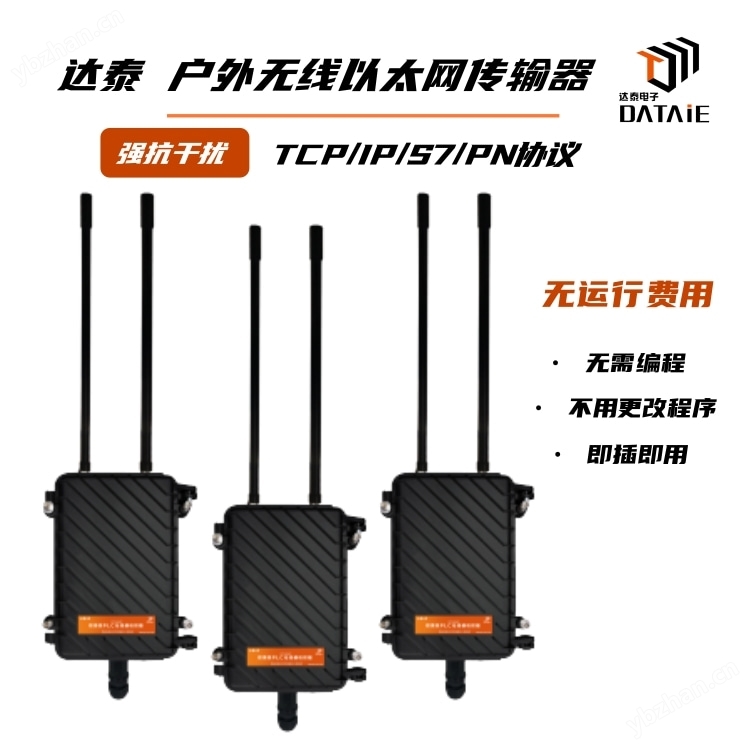

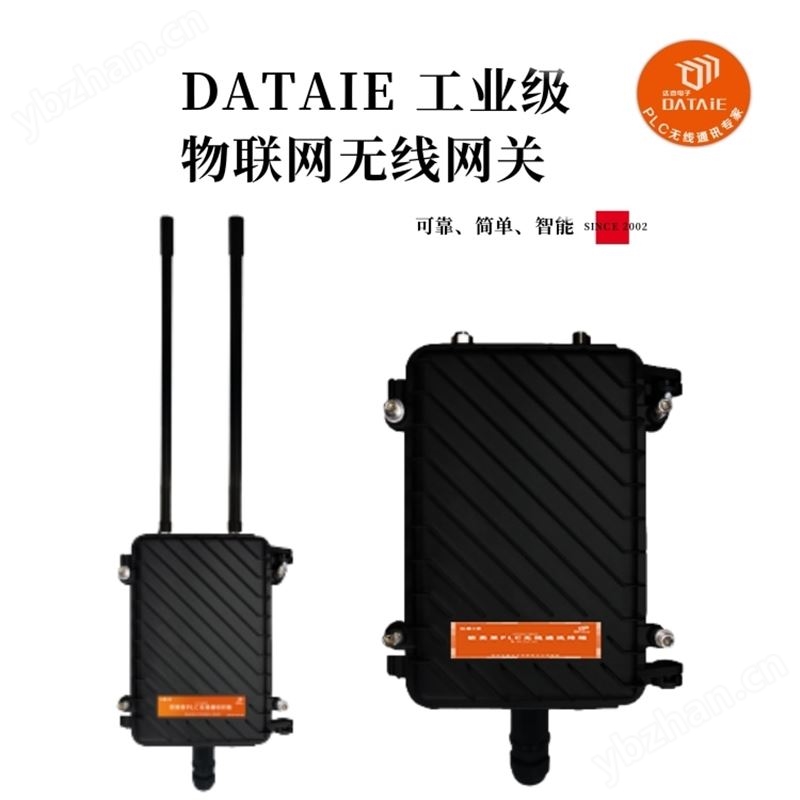

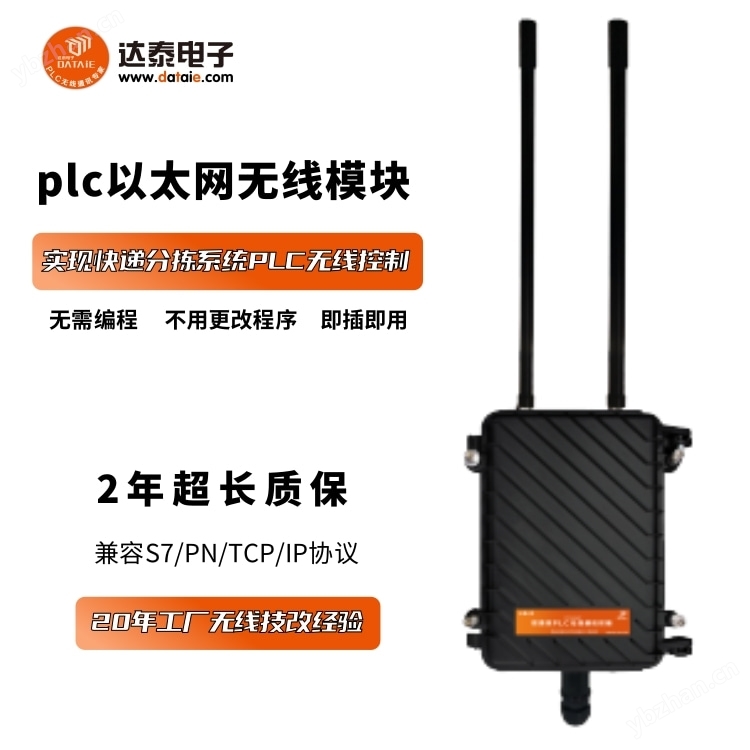

DTD418M 达泰欧美系PLC无线通讯终端，采用 2x2 两发两收无线架构，空中传输速率高达 300Mbps，兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议，并采用全数字加密技术，使无线可靠传输距离达到1-3KM范围内均可使用。
DTD418M 不仅能与 PLC、DCS、智能仪表、传感器及摄像头等设备组成无线测控系统，同时能与组态软件、人机界面、触摸屏、工业交换机、测控终端等工控产品实现点对点（ PTP）和点对多点（ PTMP ）的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。
■ 主 要 特 征:
◆ 户外版无线通讯终端，IP65防护等级（附证书），具备防水、防尘特性，满足粉尘大及户外安装的恶劣工况环境下使用；
◆ 集成PLC专用协议：相较于传统无线网关设备，DTD418MC内部集成PLC专用通讯协议和信号调制技术，无需额外配置，使无线传输链路更加稳定安全；
◆ 无线传输距离：工厂内使用1000M全向稳定传输；
◆ 自组网通讯：无运行费用，无需插卡，全数字无线加密传输技术；
◆ 灵活、可扩展：可随时增减从站，易于扩展和维护，满足生产规模扩大或需求变更的需求；
◆ 即插即用：简单POE接线，无需额外配置和编程。真实做到接线即用。
声明：报价为无线传输距离10米的产品价格，不含其他配件及税运。每款产品功能距离不同，价格不同，咨询产品请联系我司产品经理。
三、 项目难点
直线窄带分拣机通常是一条很长的环形或直线轨道，其“从站"（如多个电机驱动器、光电传感器、条码阅读器等）是安装在持续移动的窄带或小车上的。主站（控制柜中的PLC）则是固定的。无论是分拣机现场的钢架结构、高速运行的移动从站设备，还是系统对数据传输实时性和频繁交互的严格要求，均对无线通信设备提出了多重严峻挑战。这些挑战主要包括：在高电磁干扰环境下的稳定传输能力、移动过程中不间断的大吞吐量数据交换，以及动态工况下无线信号全程覆盖的可靠性与实时性保障。
四、无线解决方案
用户现场中，窄带分拣机全长为180米，内部分为9个控制单元，是以西门子S7-1200 PLC作为从站控制单元；就地PLC控制系统则是选用西门子S7-1500 PLC作为核心控制主站（主控柜在闸口扫描处侧边放置）。达泰无线通讯技术人员考虑到快递自动分拣高速响应、数据量频繁的工作特性，决定采用欧美系PLC无线通讯终端DTD418M系列产品来完成窄带分拣机的通讯需求。主站采用DTD418MC户外PLC无线通讯终端，安装在就地PLC控制柜处，从站采用DTD418MB，安装在9个窄带从站控制单元。为确保窄带分拣机的高频连续稳定运行，该无线通讯终端内置EMI抗干扰单元，采用工业级全数字无线加密技术，无线传输覆盖距离为1KM，满足现场复杂环境运行的同时，快速响应实时完成分拣作业。
无线通讯方案示意图 ▼
现场应用展示 ▼
五、无线方案的好处
1. 节省改造周期，无需大型施工
免除布线维护困扰，缩短改造工期。
2. 安装简单，无需编程
无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。
3. 数据传输可靠，全数字无线加密传输
通讯协议进行了再次加密处理，可以确保数据的安全和可靠性。
4. 无运行费用，无需插卡
后期在使用过程中，不需要支付任何无线设备运营费用。
5. 完备的售后服务
具有20年工业现场调试经验的无线通讯专家团队，为产品提供可靠的技术支持与售后服务。
六、相关方案
达泰工业级无线通讯终端在数百家工业企业中稳定运行超过6年以上，在钢铁、焦化、新能源汽车、智慧运输、智慧仓储领域中累积应用案例多样。以下列举部分典型应用案例：
■ 汽车装配工厂立库物料运送线PLC无线应用（西安比亚迪工厂项目简报）
■ 砂芯库桁架机器人远程无线控制系统（济南林青铸造技术项目简报）
■ 斗轮机(堆取料机)无线联锁通讯系统
■ 战略合作企业案例
部分应用方式 ▼
物料运送线PLC无线应用，100m
盾构机西门子PLC之间PROFINET协议
生产线AGV与主控PLC之间，200m
焦化四大车无线联锁及视频监控传输，500m
5台天车与地面PLC之间，300m
快递分拣系统皮带与就地plc控制，200m
机器人之间无线组网通讯，500m
6台西门子PLC之间PN通讯，300m
智能立体车库触摸屏与PLC无线通讯，50m
西门子1500和霍尼韦尔DCS无线通讯，200m
RGV小车自组网无线通讯，150m
倍福PLC与MCGS触摸屏无线通讯，300m
堆取料机与就地plc无线组网及监控数据无线传输，500m
