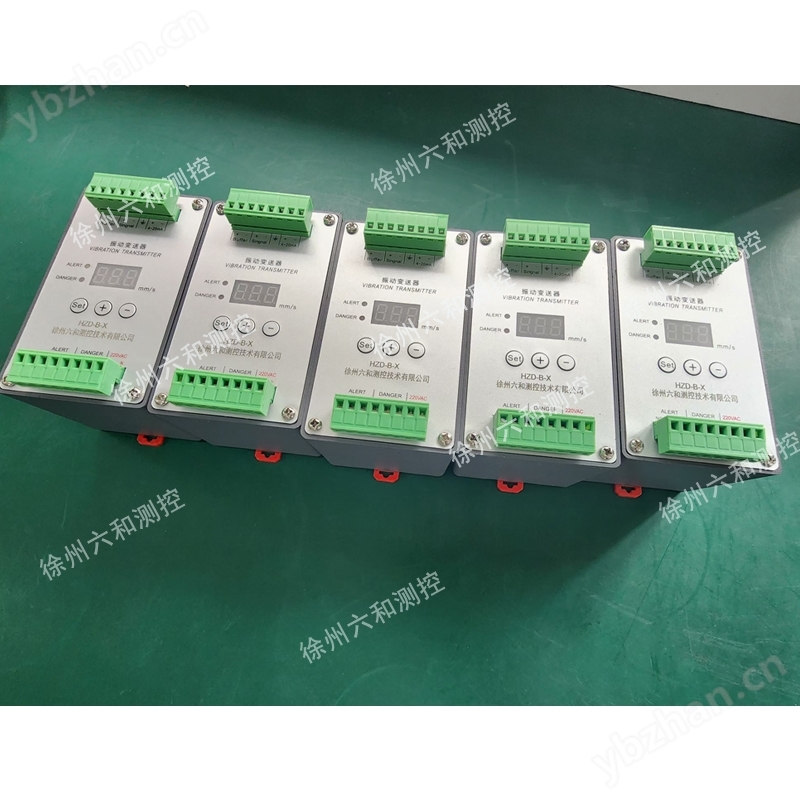

数显振动变送器HZD-B-X
三、测量参数
HZD-B-X振动变送器配接振动速度传感器，用于测量旋转机械轴承的绝对振动，并输出电流信号，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
故障监测：监测旋转机械的绝对振动，如机壳振动，轴瓦振动，机架振动等；监测由于转子的不平衡，不对中，机件松动，滚动轴承损坏，齿轮损坏等引起的振动增大。
测量参数：位移、速度。
机组类型：中小机组的振动的监测，如汽机，风机，压缩机，电机，泵，齿轮箱等；特别适用于老机组的改造。
安装要求：只需在机壳上打一螺孔，将传感器固定在双头螺钉上，无须对机器内部进行任何操作。
三、功能说明：
实现智能处理：报警值可通过面板按键任意设置
面板按键可调整量程值，无需电位器调整，方便现场调试
一分钟不按操作键，可自行回到运行状态
报警延时调整范围1~60秒，以防止现场干扰引起误报警
后面板上有与振动幅度值成正比的电流输出端子，可与计算机、DCS、PLC系统、无纸记录仪等设备连接
振动位移和振动烈度可自由切换
四、电气指标：
供电电源：24VDC,最大不超过36V（可根据需求定制220VAC或其他规格）。
传感器输入：磁电式速度传感器
测量范围：0～500μm pk-pk
0～50.0mm/s rms
测量精度：线性误差≤±1% （满度值）
显示方式：数码管显示
频 响：5.0－300Hz
LED 指示：正常（OK）、报警(Alert)、危险(Danger)
报警、危险设定：满量程内任意设定
电流输出：4～20mA；驱动500Ω的负载
报警接点容量：AC220V/3A，DC28V/3A
五、物理指标：
整机尺寸：
外形尺寸：70W×120L×75Hmm
安装方式：就地安装
重量：约650g
六、环境指标：
温 度：工作温度-25℃到+60℃，存储温度-30℃到+70℃
相对湿度 ≤90%,无强磁干扰
