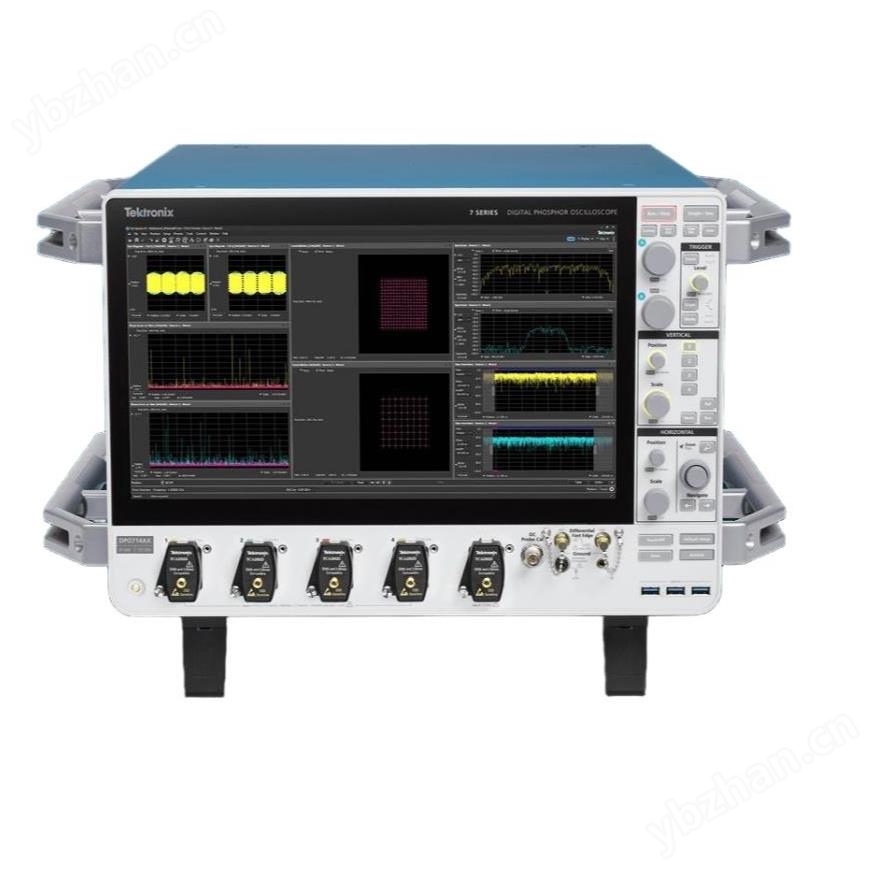

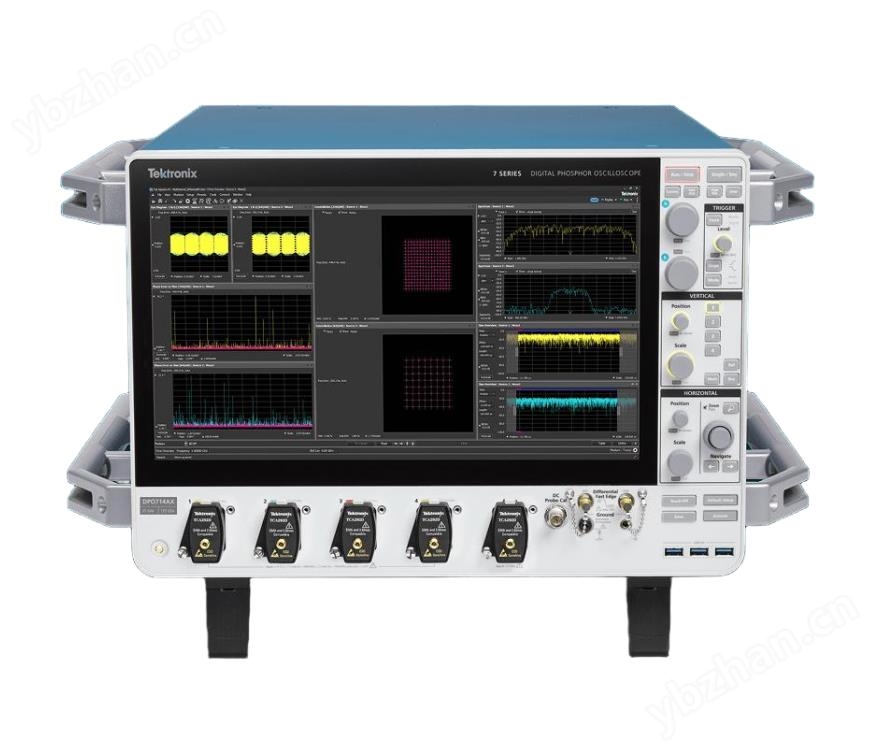

数字荧光示波器DPO714AX特性：

低噪声、高 ENOB——

 7 系列 DPO 的低噪声与高有效位数 (ENOB)特性，测试裕量。我们专有的 Tek85 低噪声前置放大器、Tek79 10 位 ADC 和先进的数字信号处理器算法可实现的测量精度、灵敏度和精确度，从而更准确地捕获和测量目标信号。

特点

• 解析并测量低幅度信号，噪声低（8 GHz 时为 523 µV (0.10% FS)，25 GHz 时为 1.13 mV (0.23% FS)，满量程为 500 mV）

• 高有效位数 (ENOB) 可实现高分辨率信号数字化（8 GHz 时为 7.5 位，25 GHz 时为 6.5 位，125 GS/s，500 mV 满量程，信号为满量程的 90%）

• QuietChannel™ 技术利用有源 CTLE（连续时间线性均衡）补偿通道损耗，进一步降低示波器信号路径中的噪声

• 全自动内置信号路径补偿 (SPC)，无需用户干预，通过自动调节内部增益、偏置和频率响应，确保实现精确信号捕获和高有效位数 (ENOB)，从而保障最佳测量精度.

以 10 倍的吞吐量最大限度地缩短测试时间

凭借内置的 10 Gbps SFP+ 端口和 TekHSI™ 技术，7 系列 DPO 可将大量波形数据传输至 PC 的速度提升高达 10 倍，从而支持采集与分析并行执行，显著优化工作流效率。

特点

• TekHSI 技术基于 gRPC 低延迟框架，可实现几乎与链路物理带宽同等速度的数据抓取和流式传输。可搭配现有的 C# 和 Python 库使用。

• 10 Gbps SFP+ 端口可适配 RJ-45 电口、光纤或直连收发器模块

• TekScope PC 软件原生支持高速接口，同时具备离线和远程类示波器分析功能

直观用户界面助您更快获取测试结果

15.6 英寸全高清 (1080p) 显示屏，搭配获奖的直观用户界面，以符合用户直觉的操作方式助您更快获取测试结果。

特点

• 令人愉悦的用户体验，采用专为触控设计的用户界面，并搭载与 2/3/4/5/6 系列示波器相同的 TekScope™ 软件，可快速获取测量洞察
• 通过层级极简、布局清晰的菜单结构，可快速导航设置、配置仪器、初始化测量并无缝浏览采集数据，从而显著简化复杂任务
• 响应式触摸屏，优化了多点触控手势，允许对波形分析进行精确控制——快速放大皮秒级故障或调整眼图分析的测量参数，确保结果准确
• 简单的一键抖动测量总结提供全面的数据，包括关键绘图、图表和测量，可快速在一个通道或多个通道上同时完成
• 可选用嵌入式系统或 Windows 操作系统，并配备可移动固态硬盘

先进科研应用

高能物理、粒子加速器、束流诊断仪器、天体物理无线电探测、等离子体/聚变研究等领域的理想伴侣工具。

特点

• 125 GS/s 采样率结合低噪声与高 ENOB，可确保以最高信号保真度捕获快速瞬态事件，并辅以高达 2G 点的存储深度，实现长时间信号的无缝捕获
• 精确的通道间时间稳定性，确保准确的多通道测量
• 使用 TekHSI™ 功能和 10 Gbps SFP+ 端口将数据传输到外部计算机的速度提高 10 倍。数据会立即推送到连接的客户端，确保数据尽快转储。
• 利用示波器的低延迟 (<20 ns) 触发输入至输出功能，可实现 7 系列 DPO 与其他设备的精确同步

• SignalVu-PC 的频谱图、频谱和幅度测量功能，可快速为 PDV 等特定应用提供关键实验数据的多维度分析视图

高速串行一致性测试和调试

按照当前和新兴标准进行测试，并缩短产品上市所需时间。自动化一致性测试软件管理整个测试过程——设置、测量、按照极限检查并生成详细报告。

特点

• 通过针对诸如 PCIe、USB、Thunderbolt、DisplayPort、HDMI、DDR、LPDDR 和 MIPI 等技术的快速自动化一致性测试软件（多种选择）来节省时间

• 通过全面的抖动与眼图分析功能（可选配 DJA 模块），可获取更深入的信号洞察，具备三大核心优势：详细抖动分解、灵活性、直观可视化呈现。同时对多个信号进行分析，轻松比较结果

• 凭借低噪声与低固有抖动特性，可最大限度提升测试裕量

• 使用 TekHSI 功能和 10 Gbps SFP+ 端口将数据传输到外部计算机的速度提高 10 倍。数据会立即推送至已连接的客户端，确保数据以最快速度完成转储

宽带宽射频系统

7 系列 DPO 具有低噪声和平坦的频率响应，可以在电子战、频谱监测、SIGINT、5G 网络、毫米波射频频段和超宽带 (UWB) 通信应用等领域测量和分析宽带宽射频信号。借助超宽带宽、更便捷的信号连接方式，以及可灵活开展射频信号行为在线与离线分析的能力，能够为宽带宽射频研究更快地采集数据

特点

• 与 SignalVu-PC 软件搭配使用时，可提供 4 通道、25 GHz 带宽的多通道、多域矢量信号分析 (VSA) 解决方案
• 支持深入的瞬态射频信号分析、详细的射频脉冲表征以及全面的模拟和数字射频调制分析
• 同步采集、独立配置各通道参数，并对所有通道信号进行分析
• 可以在通道之间进行时间相关测量，测量范围包括频率、相位、幅度域和调制域

数字荧光示波器DPO714AX特点：

1，带宽：8-25GHz可选，可升级；

2，4个模拟通道；

3，采样率125 GS/s；

4，10 位 ADC；
