速度打滑检测器SS 501/R 速度开关

速度打滑检测器SS 501/R  速度开关也称为速度监控器或零速开关。它的核心功能是监测旋转轴（如输送带滚筒、电机轴或从动轴）的转速，当转速低于或高于预设的阈值时，它会输出一个开关信号，用于触发报警或停止设备，从而保护量产流程和设备安全。 这一具体型号的打滑检测器信息。不过，根据搜索结果中其他型号打滑检测器的介绍，可了解到打滑检测器通常用于对输送机等设备进行速度检测，以防止因打滑造成恶性事故，其在工业量产中有着重要的保护作用。用于多条带式输送机的连锁启动和停机，低速抱闸或炒熟保护等，使现场操作简单化并提高了安全性。在钢铁、电力、煤矿及港口等有带式输送机的行业得到了广泛的应用。是一款可靠、灵活的速度监控和打滑检测解决方案，广泛应用于各种需要旋转设备安全保护的工业领域。它能有效预防设备损坏、量产中断和安全事故，是自动化输送系统中重要的安全组件之一。

　　速度打滑开关技术参数

　　工作电压：AC220V

　　环境温度：－35oC～＋60oC

　　相对湿度：不大于95%（25oC时）

　　工作位置：带式运输机上胶带下面。在胶带机起车或停机过程中应不投入或投入无效。

　　触点容量：24～380V AC/DC 1:5A

　　检测带速范围：0.8～3.5米／秒

　　供电电源：AC 380V (AC 220V), 2A, 50HZ；

　　绝缘电阻：≥20 MΩ

　　触点数量：一开一闭两组触点，双向动作；

　　触点容量：电压500V以下，电流2A以下

　　触点寿命：不大于10万次；

　　打滑率：25%～30%（可以用户要求而定）

　　防护等级：IP65

　　主要功能与作用

　　打滑检测（Slippage Detection）： 这是其主要功能。当输送带与驱动滚筒之间发生打滑，导致皮带速度低于正常速度时，它会发出信号。

　　堵转/超载检测（Blockage / Overload Detection）： 如果物料堵塞导致皮带停止（零速），它会立即检测并报警。

　　皮带断裂检测（Belt Break Detection）： 皮带断裂意味着速度变为零，设备会触发停机。

　　速度监控（Speed Monitoring）： 它可以监控速度是否处于预设范围内（无论是过低还是过高）。

　　运行状态指示： 通常带有一个LED指示灯，显示设备的供电状态和速度检测状态。

　　设备特点（以SS 501/R为例）

　　双通道检测： 可以设置两个独立的开关点（例如：一个用于打滑预警，一个用于严重打滑停机）。

　　可调开关点： 通过电位器方便地设置触发速度。

　　可调延时时间： 设置报警前的延迟时间，避免启动瞬间的低速误报。

　　继电器输出： 提供无源继电器触点，兼容性强，易于接入各种控制系统。

　　LED状态指示： 清晰显示电源、信号输入和继电器状态。

　　坚固外壳： 通常为金属外壳，适合恶劣的工业环境。

　　 速度开关SS 501/R 打滑检测器

　　结构特性

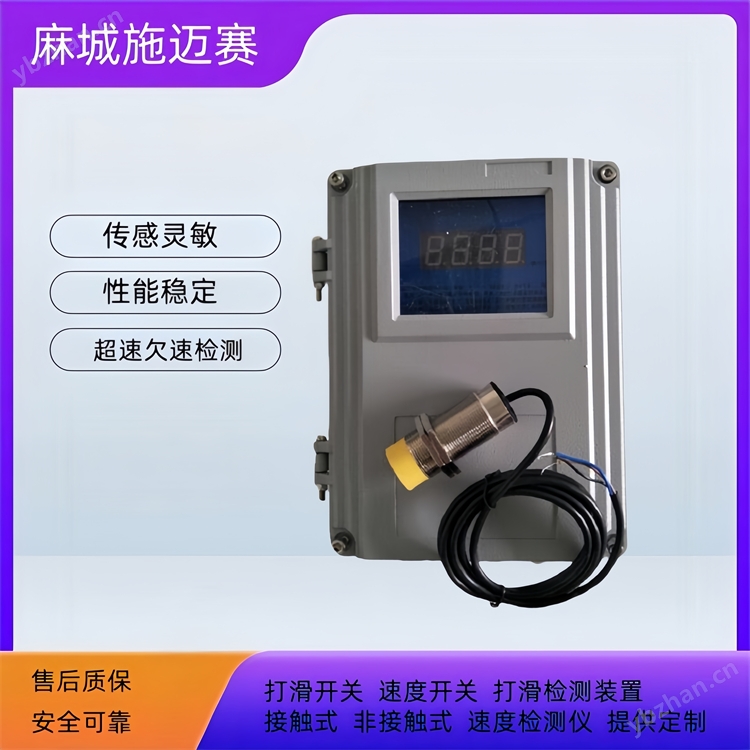

　　1.本机由控制箱与传感器两部份组成，控制箱采用密封措施，防法防水性能较好。传感器为磁电式，安装方便，可靠性高。

　　2.由于控制部份采用CMOS电路，温度适应性能较好。

　　带速传感器:检测带速0.8～6.5m/s

　　可检测速度打滑率10％～50％

　　防护等级：IP65

　　供电电压220V,50Hz

　　触点容量220V,5A

　　一级打滑警告输出 一组常开触点，一组常闭触点供程控使用。

　　二级打滑报警输出 一组常开触点，一组常闭触点供停机使用。

　　打滑检测器的工作原理

　　打滑检测器的工作原理基于对设备运行速度的监测与比较。当设备运行时，如胶带机的触轮随胶带运行而旋转，会带动脉冲盘旋转，脉冲盘旋转引起的磁感应信号变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。计数值与预置数比较，从而判断胶带的带速，在达到低于打滑速度时，执行电路输出相应的开关信号，使主机停机。

　　工作原理

　　传感部分： 设备通过一个接近传感器（内置或外接）来检测旋转金属物体（如安装在轴上的感应片或齿轮）的通过。

　　信号处理： 传感器每检测到一个金属物体，就产生一个脉冲信号。SS 501/R 的内部处理器会计算单位时间内收到的脉冲数量（即频率），从而计算出当前转速。

　　阈值比较： 用户通过设备上的电位器或拨码开关，预设一个速度阈值（通常以正常速度的百分比表示，例如：正常速度的70%）。

　　输出控制：

　　正常速度： 当实测速度高于预设阈值时，继电器输出触点保持正常状态（常开触点断开，常闭触点闭合）。

　　异常速度（打滑或停止）： 当实测速度低于预设阈值时，经过一个可调的延时时间（用于避免设备启动或短暂干扰误报警），继电器改变状态（常开触点闭合，常闭触点断开）。这个信号可以被连接到PLC、报警器或电机的控制回路中，直接停止设备。

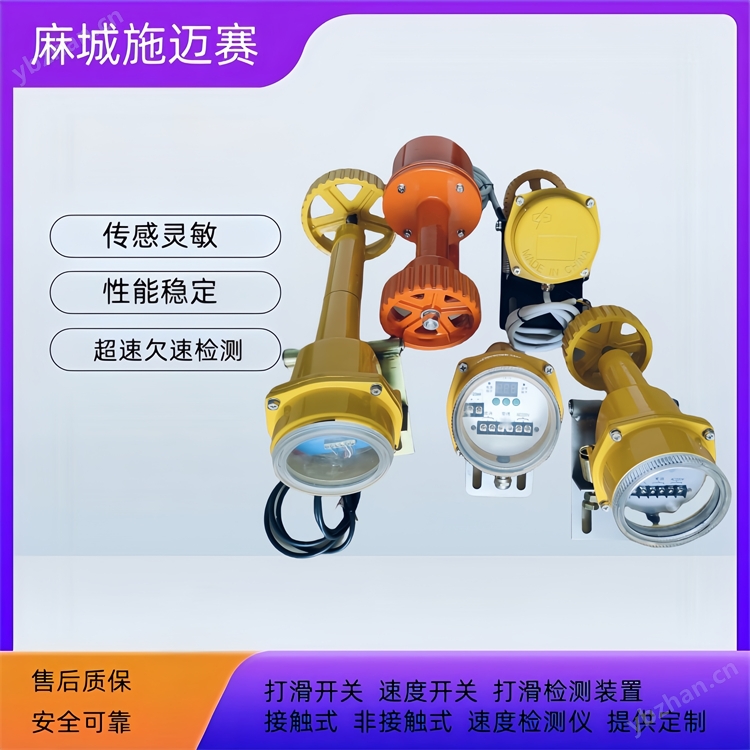

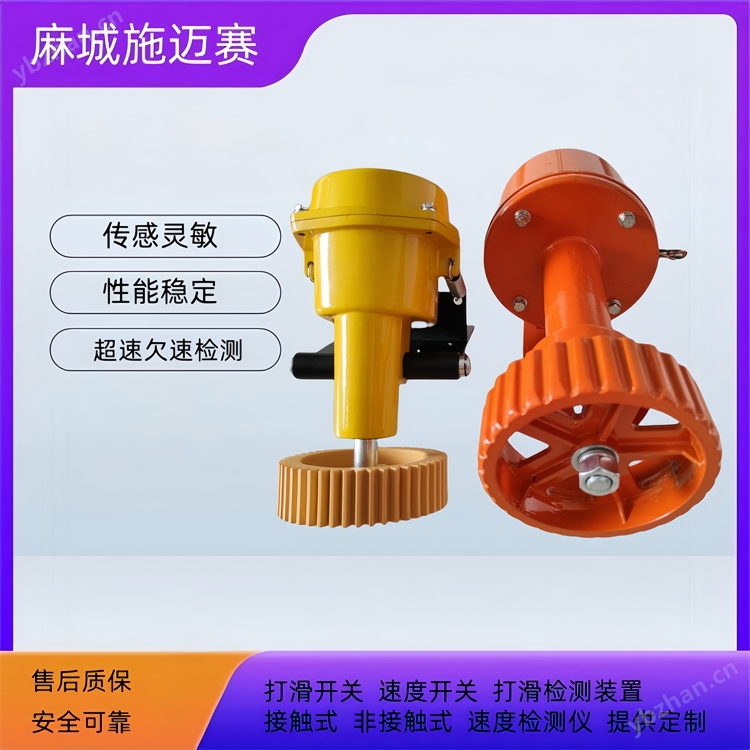

　　触轮式的打滑开关，器安装在皮带下端，与输送带接触一起转动，通过输送带旋转速度的变化来判断打滑。本开关有自动识别均速功能，当超出均速或者低于均速范围，打滑检测器发出开关量型号，本装置的主机为单片计算机系统，具有较高的智能化程度和可靠的工业性能。适用于电厂、煤矿、冶金、水泥厂、化工、交通等行业。

　　触轮采用铸铁铸造，表面铣槽以耐磨打滑。

　　铸铝外壳，连接处配有密封圈，具有较好的防水性。

　　技术准确，工作稳定。

　　计数开关的预置数可根据用户需要进行设置。

　　技术参数：

　　使用环境条件：环境温度：-15～+65

　　相对湿度：不小于80%

　　工作电压：AC 220V±10% 50HZ

　　整体功耗：<15W

　　测速范围：20～999转/分钟；带速0.6～9.9米/秒

　　触点容量：二线开关1A /220V； 四线开关5A/380V（购买时注明）

　　开关形式：常闭型（可选常开型）

　　防护等级：IP67

　　打滑检测器的主要参数

　　不同型号的打滑检测器参数存在一定差异，以下为部分常见参数：

　　速度打滑检测器SS 501/R  速度开关

　　打滑检测器的产品特点

　　报警点设定：部分皮带速度检测器具有1~999转/分钟可任意设定的报警点。

　　延时功能：有0~30秒可设定的报警动作延时功能，还能避开机械启动时的低速度，如通电后延时10秒输出。

　　安装与维护：采用二线制传输，传输距离可达2公里，无需单独供电；外壳采用防水、防尘设计，螺栓固定壳体，安装简单，一体化结构，免设置、调试，非接触接近探测器，无运动部件、无磨损，安全寿命长，维护费用低。

　　方向限制：速度检测器转动无方向限制，正反向转动均可。

　　显示功能：有电源、报警点动作等多个LED显示。

　　打滑检测器的应用领域

　　打滑检测器广泛应用于提升机、皮带机等机械传动设备，在冶金、矿山、化工等领域中，用于检测输送带与传动滚筒之间的滑动，防止打滑所造成的恶性事故，保障量产安全。

　　典型应用场景

　　带式输送机（Belt Conveyors）： 经典的应用，防止皮带打滑摩擦生热起火或造成物料堆积。

　　斗式提升机（Bucket Elevators）： 检测链条或皮带是否打滑或断裂，防止严重的机械损坏。

　　螺旋输送机（Screw Conveyors）： 检测是否因物料堵塞而导致螺旋轴停止转动。

　　破碎机、筛分机等重型设备： 监控主轴的运行状态。

　　安装与接线简图

　　通常包含以下几个部分：

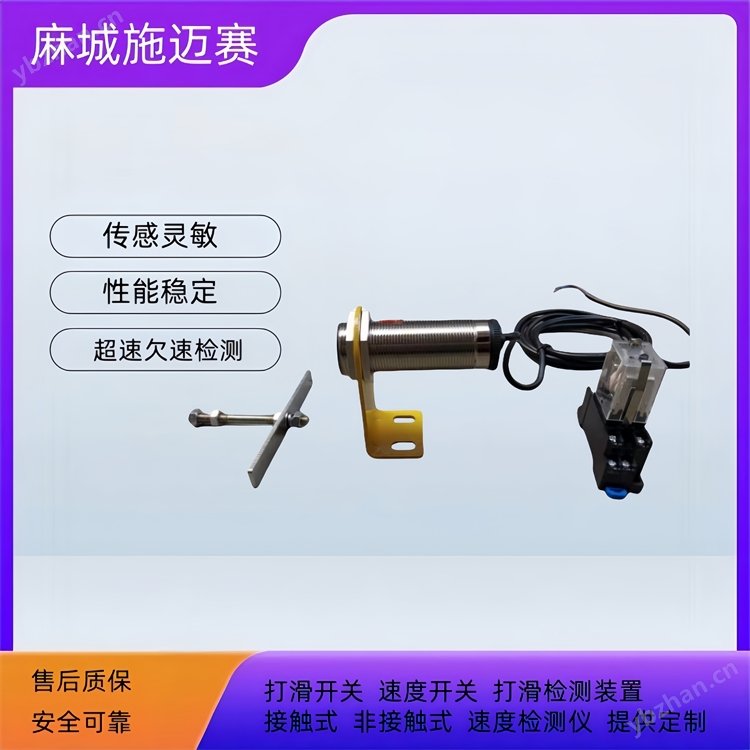

　　速度传感器： 安装在旋转轴附近，对准感应齿轮或感应片（检测物）。感应片与传感器端面的距离需在规格书要求的范围内（通常几毫米）。

　　检测物： 一个齿轮或多个均匀分布的金属片，安装在需要测速的轴上。脉冲数越多，测量。

　　控制器（SS 501/R本体）： 安装在电控柜中，接收传感器的信号并进行处理。

　　输出： 将继电器的输出线（常开、常闭、公共端）连接到控制系统的DI模块或中间继电器。

　　接线示例：

　　电源： 端子 1 (+V), 端子 2 (0V)

　　传感器输入： 端子 3 (Sensor+)， 端子 4 (Sensor-)

　　继电器输出： 端子 5 (NC常闭)， 端子 6 (COM公共端)， 端子 7 (NO常开)

　　*(注意： 实际接线请务必参照SICK提供的SS 501/R安装操作手册，不同版本或有差异！)*

　　安装说明：

　　先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。

　　安装使用与接线

　　安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振小和胶带抖动的地方。当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求量产制造的。由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。

　　安装后应满足下述要求：

　　打滑检测装置胶带运行方向顺向防止，触轮距胶带边缘200-300mm

　　感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）

　　常见打滑检测器型号

　　市场上打滑检测器型号多样，如DH-III、DH-S、YHSJ-I、YHSJ-II、ESRW-122、KJM等，

　　还有如DH02E-1-W、DH02E-1-TH、JYB/RDC-B、JYB/RDC-C、RD-II、DS-II、RD-III等型号。
