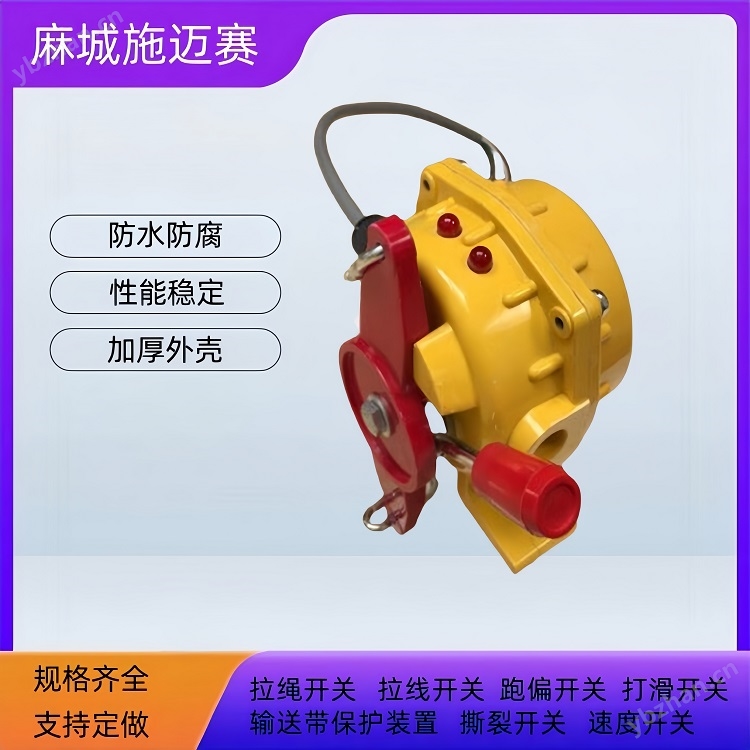

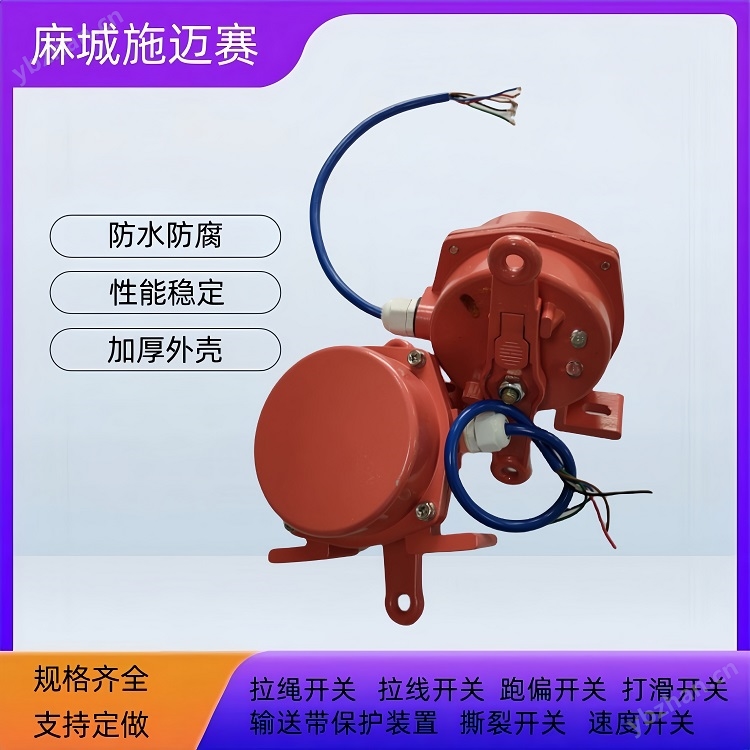

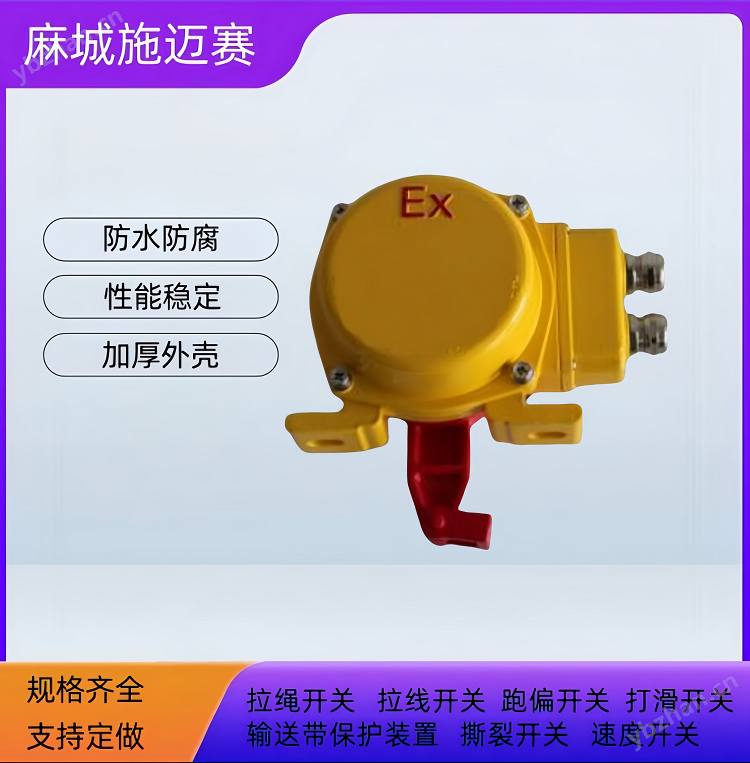

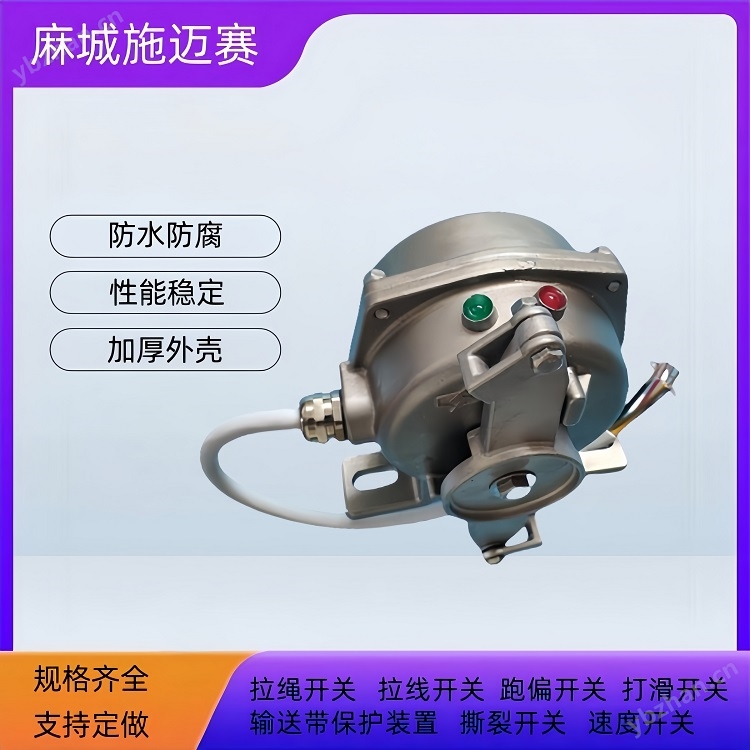

单端松绳拉绳控制器CHW53198A拉绳开关

单端松绳拉绳控制器CHW53198A拉绳开关属于带式输送机的安全保护装置，主要用于在输送机运行现场出现事故时，实现系统紧急停机，从而保护人员或设备的安全。它和双向拉绳开关等类似产品一样，采用整体密封设计，具备防水、防潮、防尘等特性，适用于室内外潮湿、粉尘大的恶劣环境。是一种在工业自动化，特别是皮带输送机系统中非常重要的安全保护装置，主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。

产品特点：
--拉绳开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端。
--通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。
--坚固的铸铝外壳，防护等级为IP67，特殊的环境可选择特殊的表面处理。
--整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。
--结构件设计紧凑。
--醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。
--提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。
--手动杠杆复位。

基本参数:
◆开关额定值：10A/500V。
◆锁定角度：20°；动作角度20°
◆拉力：3至8公斤。
◆具有手动和自动两种。
◆防护等级：IP67
结构特点:
◆拉线开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端
◆通用的安装设计使拉线开关既可安装在输送机的纵梁顶部也可安装在其两侧

单端松绳拉线开关CHW53198A的安装要点

• 安装位置与间距：应安装在输送机两边具有检修通道的地方，且位置高度要便于现场人员使用。对于常规皮带输送机，每台拉绳开关之间的距离以40米左右为宜；而对于坡度胶带机，应酌情缩短其拉绳长度、开关距离。安装时需成对安装在胶带机两侧。

• 拉绳安装要求：把拉绳系在开关体的摆臂上，用绳夹固定，并在开关两侧就近处分别安装托环，然后每隔3米左右安装一个托环，以免垂挠度过大影响开关正常使用1。在满足开关正常工作前提下，要尽可能拉紧两侧绳索，最大限度减少拉绳的垂挠度。

• 安装支架：用户可根据外形结构标注的安装尺寸自制安装支架，也可向生产公司订购，将开关固定在胶带机两侧。

单端松绳拉线开关CHW53198A的接线规范

• 电缆引出：在出线口引出电缆，不同型号的拉线开关引出电缆芯数及颜色可能不同，如有的产品引出四芯橡套电缆，分别是红、蓝、黄、黑，其中红、蓝为动断接点引出线1；有的产品芯线上配有1、2、3、4线号，1、2为常开接点，3、4为常闭接点4。接线时需根据具体产品的说明进行操作。

• 接线安全：接线前必须先切断总电源，并用万能表测出火线，开关要装在火线的一端。将火线在适合的地方剪断，把火线的两个接头削皮露出金属丝，分别接到开关的两个接头上，连接好后将过长的金属丝剪掉，以防两条金属丝碰撞短路

单端松绳拉线开关CHW53198A的日常维护

• 定期检查：定期除尘，定期检验开关触点转换状态，确保其正常工作。

• 部件更换：若发现机件或钢丝绳严重锈蚀应及时更换。

单端松绳拉绳控制器CHW53198A拉绳开关

结构特征与工作原理：

本产品采用铝合金铸造壳体回转式凸轮结构。、强度高、重量轻。
外壳防护等级达到IP65，可在恶劣环境下长期工作。
本产品动作灵敏、稳定性高、性能可靠。外壳防护等级达IP65,密封性好，防水、防尘，可在恶劣环境中工作； 当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。

 触点容量大，动作灵敏、可靠。
坚固的铸铝外壳，防护等级为NEMA4，特殊的环境可选择特殊的表面处理
整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。所供产品密封性能良好,接点固化,外壳耐腐蚀

单端松绳拉线开关与双向拉绳开关的异同

主要组成部分

双向拉绳开关主要是由拉杆、凸轮、复位柄、锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，在输送机沿线任意处拉动钢丝绳，钢丝绳将会牵动驱动臂开始旋转，通过传动轴从而带动扭力弹簧使精密的凸轮发生位移，驱动双向拉绳开关切断控制线路，使得输送机快速的停止运行。

单端松绳拉线开关CHW53198A拉绳控制器

安装调整

本产品一般安装在胶带运输机沿线两线机架上。
1．将拉绳开关固定在支架上。
2．两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3．为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。

安装说明

1、拉绳开关成对安装在皮带机左右两侧，在皮带机旁角铁架钻Ф12mm孔，用M10×40mm螺栓紧固拉绳开关。

2、拉绳开关每隔30米安装1台，其位置应低于皮带及便于现场工作人员使用。

3、拉绳系在一关臂上，拉绳推荐使用覆塑钢丝绳，直径3~5mm均可。钢丝绳用绳夹固定，每隔3米左右安装一个托环，以免钢丝绳垂挠度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂挠度。

4、对于爬坡段皮带机，应尽量缩短拉绳开关间距，及拉绳长度。

配件：覆塑钢丝绳、绳夹及钢丝绳托环,安装支架等均有销售

安装方法及注意事项
①根据产品特性选择合理的安装间距、配置粗细合理的钢丝绳，钢丝绳的托架要求尽量光滑、托架间距不宜太长（托架间距一般应选择在2～3m）。部分厂家声称其产品安装间距可达100m甚至更长，但实际工程中应尽量控制在50m之内，避免过长的拉绳由于自重过重、阻力过大，影响操作、影响开关的复位。拉绳并非越粗越好（一般钢丝拉绳的直径不必也不宜超过5mm），应该与开关动作操动力大小匹配，事实上过粗过重的钢丝拉绳会造成开关处于半动作状态，不但容易误动、而且容易造成开关机构元件劳损。
②要根据设备开关产品的相关技术要求，合理调整动作灵敏度。在调节操动力的大小时，需要对现场环境条件加以综合考虑，尤其是设备震动、户外风吹等外界因素，此外还要注意皮带倾斜坡度、开关的安装间距、拉绳重量等因素对操动力的影响。
③开关的钢丝拉绳不要过紧，如果拉绳过紧就会造成轻微触碰引起的开关误动。同时安装时还要考虑工作环境温度对拉绳的影响。一般在实际使用时应当保持拉绳松紧度适宜，在侧向拉开15～25cm的距离时能够使拉绳开关启动就可以。
④要在皮带机的双侧安装拉绳开关。这种安装方式可以大限度保证紧急操作的便利性，也能够提高设备运行的安全性。
⑤要选择合适的安装高度。高度的选择要根据现场的实际作业情况，考虑操作控制人员的便利使用，能够实现快速反应控制就行。
⑥接线方式要恰当合理，尽量减少线缆的不合理使用，提高连接效率，保证开关的连接质量。在复杂的接口接线时，要采用简洁的串联接线方式，保证开关口的有效连接。
