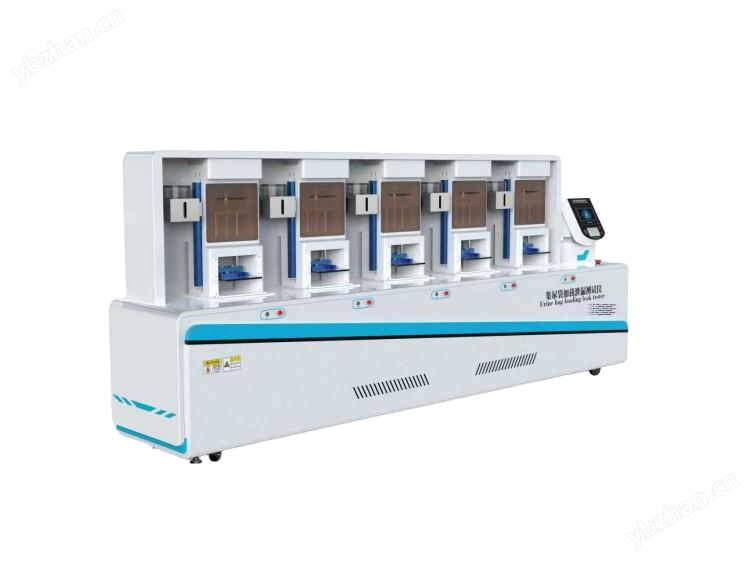

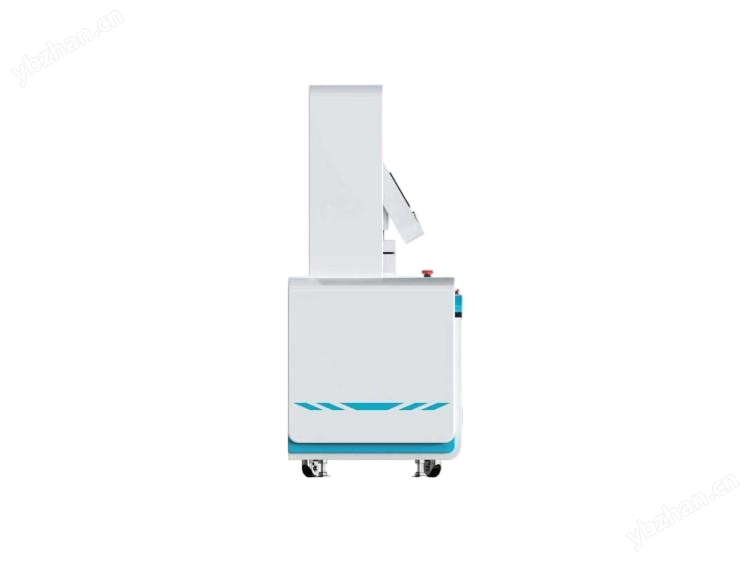

集尿袋加载泄漏测试仪-伍工位 符合标准集尿袋加载泄漏测试仪-伍工位 符合标准
一、核心功能与原理
原理：
静态加载：向集尿袋填充液体（如生理盐水），施加200N±10N垂直压力（硬平板），保压60秒后检查泄漏痕迹。
动态加载：模拟反复挤压（如1000次循环），监测长期使用下的密封失效风险。
泄漏判定：通过目视检查吸水材料染色或高精度称重量化泄漏量。
空载泄漏测试
对未充液集尿袋施加气压，浸水观察气泡或监测压力衰减，验证无负载密封性。
二、关键技术配置
模块参数/功能
控制系统PLC控制系统
操作界面彩色7寸触摸屏，中英文切换
测试工位5工位（独立控制）
设定载荷0-50KG，精度±0.05％FS,可选择其他量程和精度免费
测试项目加载泄漏，空载泄漏，单向阀回流流量，注入压力，实际和流量，测试容积0-500mm高度可调
打印功能嵌入式打印
设定时间1s～60min，客户任意设置，精度：0.2s
电源220V，50Hz
设备重量60.3kg
外形尺寸1900*380*1070（mm）
设备免费保修期为1年
三、执行标准及标准化操作流程
符合标准：集尿袋加载泄漏测试仪符合GB-T17257.2 “集尿袋”标准中相关条款设计制造。
6.3加载泄漏检验
6.3.1 要求
将贮尿袋充人有色水后,放在两平行平板之间,然后对平行板施加压力。目测检查贮尿袋的泄漏情况。
6.3.2 试剂
6.3.2.1 有色水；
6.3.2.2 吸水材料:白色吸水材料。
6.3.3 设备
6.3.3.1 量筒
6.3.3.2供水装置:其安装和尺寸如图2所示
6.3.3.3硬平板:其长、宽应大于贮尿袋。
6.3.3.4限位器:允许平板在垂直方向自由运动,同时,水平误差≤士5°
6.3.3.5载荷:作用在贮尿袋上,方向向下,质量为200N±10 N
6.3.3.6 秒表或类似的计时装置。
6.3.4 步骤
6.3.4.1 将有色水(6.3.2.1)加人贮尿袋
6.3.4.2密封导人管。如果有通气口,应将其密封。
6.3.4.3将吸水材料平放在硬平板上，再将贮尿袋平放在吸水材料上。
6.3.4.4 放硬平板(6.3.3.3)在贮尿袋上部,限位器(6.3.3.4)限位,并向硬平板上逐渐施加压力,施加在贮尿袋上的合力应为200N±10N。
6.3.4.5 作用在贮尿袋上的力至少保持1min,但不要长于1min10s。卸载后目测检查贮尿袋和白色吸水材料有无泄漏痕迹。如果有痕迹则认为该贮尿袋有泄漏。
6.3.5 检验报告
检验报告包括第7章列出的信息,和叙述贮尿袋是否有泄漏。如果有泄漏,标明泄漏情况和具体位置
四、核心应用场景
生产质控：批量验证集尿袋密封性，预防临床泄漏事故。
研发优化：对比材料（如PVC/TPU）抗压性能，改进接缝工艺。
合规认证：满足GB/T 17257.2-2009、YY/T 0321.1-2020强制检测要求。
五、配置清单
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
直径8mm液满出口管长度3米;
止水开关2个;
