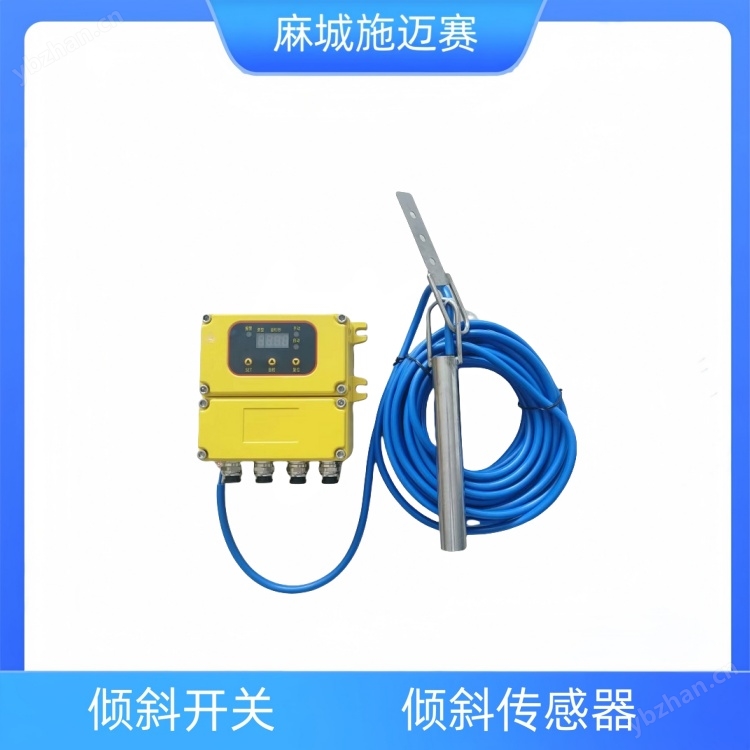

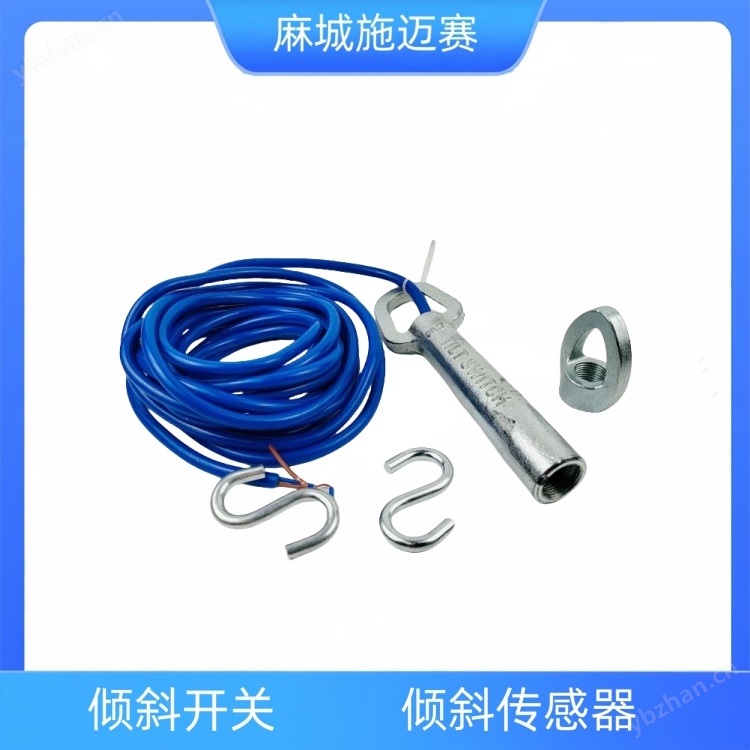

堆料检测倾斜开关TYPE:NH-XH倾斜开关铸铁结构，耐磨性较强而且牢固，广泛用于检测散状物料（如粉体、粒体、块体）料仓或中转料槽的上限料位。 倾斜开关是用不锈钢链条吊在料斗内，随着投入物料的增加，当开关部分倾斜约20度时，料流内部的开关为就会动作并输出接点信号。倾斜开关耐磨性较强而且牢固，广泛用于检测固体（如粉体、粒体、块体）料仓或中转料槽的上限料位。通过合理配置NH-XH倾斜开关，可有效提升石灰窑量产线的自动化水平，降低堵料导致的设备故障及量产损失，是性价比很高的防堵解决方案。实际应用中，建议结合工艺特点与多参数监测（如温度、压力）构建综合预警系统，进一步保障量产连续性。倾斜开关作为一种常用的物位控制设备，广泛应用于工业量产中的料仓、管道等场景，用于检测物料堵塞或料位异常情况。TYPE:NH-XH型号倾斜开关专为石灰窑等恶劣工况设计，具备高可靠性和适应性，是预防堵料故障的关键监测元件。
倾斜开关技术参数
型ST-20 20-39 20-39-25、KBC-220
1、额定触点：24V/220VAC/2A
2、额定温度：-20～100℃（可订制200℃）
3、外壳材质：不锈钢
4、电缆长度：6000mm（可以订制）
5、探头长度：180mm
6、探头总长：210mm
7、尾部连接螺纹：M20×1.5×50
8、产品重量：1.2kg
ST-20P轻型
1、额定触点：24V/220VAC/2A
2、额定温度：-20～100℃（可订制200℃）
3、外壳材质：工程塑料
4、电缆长度：6000mm（可以订制）
5、探头长度：195mm
6、探头总长：230mm
7、尾部连接螺纹：M20×1.5×50
8、产品重量：0.7kg
堆料检测倾斜开关TYPE:NH-XH
NH-XH倾斜开关的基本功能与工作原理
核心功能：主要用于监测石灰窑下料管道、料仓内物料的流动状态，当发生堵料、或料位过高/过低时，通过倾斜角度变化触发开关信号，及时反馈给控制系统，避免因堵料导致的量产中断或设备损坏。
工作原理：开关主体安装于管道或料仓侧壁，正常工况下，物料流动带动开关探头自由摆动，保持垂直状态；当物料堆积堵塞时，探头被物料推动倾斜至预设角度（通常为15°-30°），内部触点动作，输出报警或停机信号。
倾斜开关适用于各种严酷的环境，诸如矿山、仓库、港口的爆炸性气体环境中使用。尤其适合煤矿选煤使用.
①可以在恶劣环境条件下使用。由于倾斜开关是密封的，内部的水yin和外界是隔绝的，因此它可以使用在有油、蒸汽、灰尘及腐蚀性气体的环境中。
②通断所需的外力小。水yin是惟一能在常温下保持液态的金属，它的表面张力和比重都较大，只要稍加外力使水yin开关产生倾斜，水yin便可移动，使开关实现通断。
③水yin的导电性较好，水yin开关电极间的接触电阻一般小于100mΩ。
④水yin开关允许通过的电流取决于电极的材料，鹊丝电极大允许电流为10A，而一般合金丝大允许电流一般为1A。
⑤由于水yin开关的通断由水yin重力确定，所以它可以长期可靠地工作。
⑥电极的接点是液态接触，无任何噪声。
⑦由于水yin可以流动只要加速度达到设定值以上，水yin开关就可以通或断，因而可以作为振动的敏感元件使用。
⑧体积小，形式多样，且为全密封式器件。
倾斜开关TYPE:NH-XH的技术参数与选型
| 参数项 | 规格细节 |
|---|---|
| 额定触点 | 24V/220VAC/2A，常开/常闭可选 |
| 工作温度 | -40℃~80℃（可订制200℃高温型） |
| 外壳材质 | 不锈钢，防护等级IP65以上 |
| 电缆长度 | 6000mm，支持订制 |
| 探头尺寸 | 长度180mm，总长210mm |
| 安装方式 | 垂直悬挂，适配皮带机、料仓等设备 |
倾斜开关TYPE:NH-XH的发展趋势与系统集成
新型号已实现角度可调机构和无线传输模块集成，简化现场调试与布线。在智能化监控系统中，常与跑偏开关、拉绳开关联动，构建皮带机安全保护网络，提升量产线自动化水平。其经济性优势显著，采购及维护成本低于电子式检测仪表，适合中小型输送系统应用。
NH-XH型号的关键特性与优势
耐恶劣环境设计：外壳采用不锈钢材质，防护等级达IP65/IP67，可耐受石灰窑高温（-20℃~200℃）、粉尘及腐蚀性气体，确保长期稳定运行。
高灵敏度与可靠性：内置双触点结构（常开/常闭可选），响应时间＜0.5秒，避免误动作；探头采用万向节设计，可360°检测物料堆积方向。
安装与维护便捷：支持法兰、螺纹等多种安装方式，无需复杂调试；部分型号具备自清洁功能，减少粉尘附着影响。
石灰窑防堵料应用中的典型安装场景
下料管道监测：安装于窑体底部或竖炉下料管拐弯处，实时检测物料是否因结块、湿度高等原因堵塞管道。
料仓料位预警：布置在料仓上下限位置，当物料达到高位时触发停止进料信号，低位时启动补料，防止空仓或溢料。
篦冷机区域：用于监测熟料冷却过程中的物料流动，避免篦板堵塞导致的热效率下降。
选型与使用注意事项
选型参数：需根据管道直径、物料密度（如石灰粉、熟料颗粒）选择探头长度（50mm~300mm）及动作角度；高温环境下应选用带散热片的型号。
安装规范：探头需与物料流动方向垂直，避免与器壁碰撞；线缆应穿管保护，远离强电磁干扰源。
定期维护：每季度检查探头是否磨损、触点是否氧化，及时清理表面积灰，确保触发精度。
与其他防堵方案的对比
| 方案类型 | NH-XH倾斜开关 | 超声波料位计 | 阻旋式料位开关 |
|---|---|---|---|
| 适用场景 | 管道堵塞、中小料仓 | 大型料仓连续料位监测 | 颗粒状物料高位检测 |
| 优势 | 成本低、耐粉尘、响应快 | 非接触测量、无机械磨损 | 结构简单、价格低廉 |
| 局限性 | 单点检测，无法连续测位 | 粉尘干扰大、精度受温湿度影响 | 易被粘性物料缠绕、卡涩 |
倾斜开关TYPE:NH-XH的工作原理与核心特性
倾斜开关TYPE:NH-XH是一种基于重力感应和机械触发的物料位置传感器，其核心原理是通过内部摆锤装置实现状态监测。当设备垂直时，摆锤静止；倾斜超过预设角度（15°-30°可调）时，摆锤位移触发微动开关，输出无源触点信号（常开/常闭可选）。外壳采用不锈钢或工程塑料，防护等级IP65以上，适应粉尘大、湿度高的恶劣环境，尤其适合黏性物料检测。
倾斜开关TYPE:NH-XH的工业应用场景
皮带输送机堵料监测：安装于头部滚筒处，物料堆积过高推动开关倾斜，触发堵料报警。
料仓/漏斗缺料检测：安装于侧壁，物料低于设定位置时开关恢复垂直，发出缺料信号。
优势对比：相比电极式、超声波传感器，不受物料湿度、介电常数影响，对流动性差的黏性物料检测更可靠。
倾斜开关TYPE:NH-XH石灰窑防堵料开关应用范围散装物料运输的溜槽或转接处输送机皮带跑偏检测翻车机卸料皮带机或震动给料机缺料/无料检测 倾斜式溜槽或转接处堵塞探测器：输送机皮带跑偏探测器；翻车机缺料探头；用于皮带和震动给料机缺料或无料探测。垂直悬挂的倾斜开关在受到外力作用。偏离垂直位置 20 度以上时，开关内部的触点动作，常闭触头断开。当外力撤销后，倾斜开关恢复垂直状态，触点复又闭合。利用防爆倾斜堵塞开关内触点开合的拜年话来判断设备的工作情况，以便及时采取措施，保护设备。
特点是：动作灵敏；整体密封性能良好,铝合金制防水外壳，内外静电喷塑；结构紧凑简单，安全可靠，特别适用于选煤场，是目前国内同类产品中较理想的替测设备。产品概述垂直悬挂的倾斜开关在受到外力作用，偏离垂直位置15度以上时，开关内部的触点动作，常闭触点打开。当外力撤消后，倾斜开关回复垂直状态，触点复又闭合。利用倾斜开关内触点开合的变化来判断保护设备的工作情况，及时采取措施，以达到安全保护的目的。安装时注意使用钢丝绳或链悬挂产品，必须使用电缆保持松驰状态，否则影响产品动作。用途：溜槽或转接处堵塞探测器；输送机皮带跑偏探测器；翻车机卸料探头；用于皮带和振动给料机缺料或无料探测。
倾斜开关TYPE:NH-XH的安装与维护规范安装要点
位置选择：优先安装在易堵料或料位变化敏感区域，需结合物料流动特性调整。
角度校准：使用水平仪夹具确保基准面与被测平面平行，触发角度通过平台校准。
电气接线：安全联锁场合必须采用常闭触点串联接入控制回路，避免误动作。
维护保养
日常检查：每周检查机械部件灵活性、紧固件松紧及外壳完整性。
定期维护：每三个月清洁内部积尘，测试触点灵敏度，粉尘大的环境需加装防护罩。
故障处理：动作不灵敏时需重新调整角度或更换微动开关。
