P331 L-ESD set Langer静电放电耦合套组（IC测试系统）P331 L-ESD set

Langer静电放电耦合套组（IC测试系统）P331 L-ESD set

品牌：Langer EMV-Technik

型号：P331 L-ESD set

Langer静电放电耦合套组（IC测试系统）P331 L-ESD set介绍：

Langer静电放电耦合探头组中包含的场源产生快速电场的和磁场的静电放电脉冲场（200 ps）。这些场可以确定地、可复现地加载在集成电路上，从而确定集成电路对静电放电场的抗干扰性。

其背景是扁平元件组和电子设备的静电放电场抗干扰性。这些设备要经受静电放电测试（IEC 61000-4-2）。测试时与扁平元件组耦合的静电放电干扰会产生除标准静电放电脉冲场之外的快速电场和磁场（200 ps）。产生的场作用于扁平元件组的表面，并且能穿过集成电路的外壳。若这些场穿过集成电路，则在集成电路中产生干扰过程。

因此除了在集成电路引脚上的与电路耦合的静电放电干扰之外，磁场和电场对集成电路的影响也是一个很主要的干扰途径。

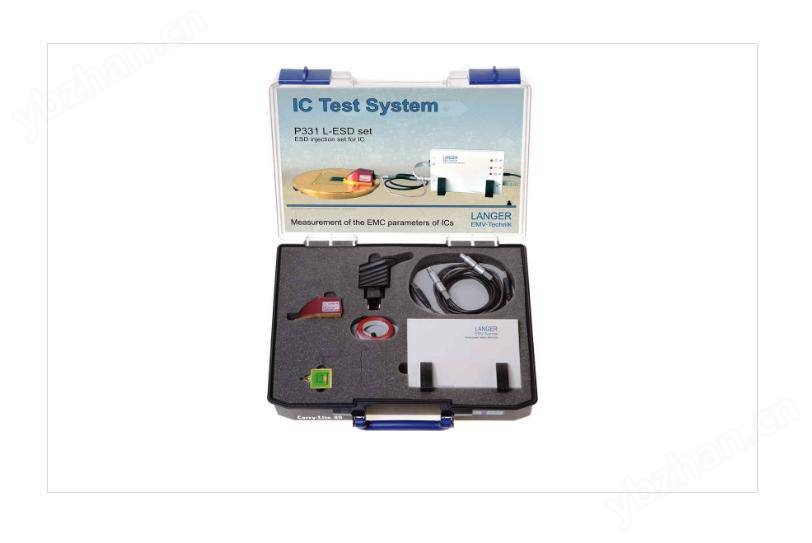

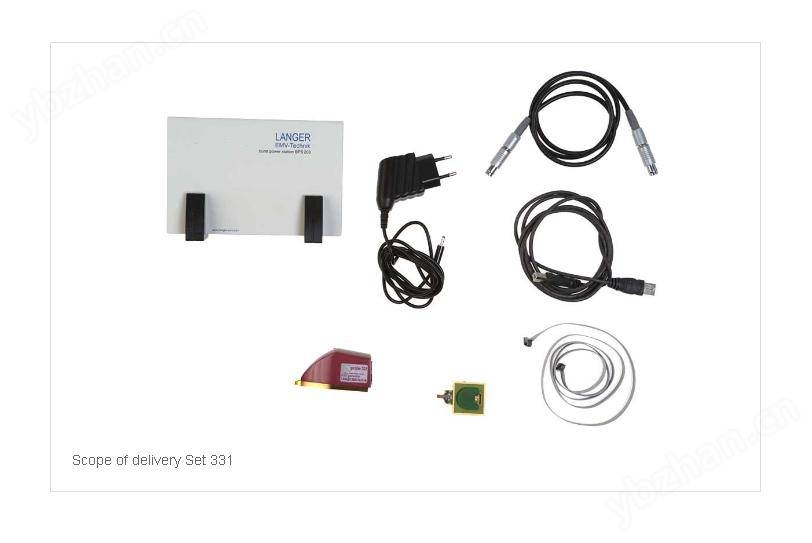

Langer静电放电耦合套组（IC测试系统）P331 L-ESD set配置:

1x P331 L-ESD, Langer ESD 发生器

1x BPS 203, 猝发电站

1x BPS 203-Client, 控制软件

1x SMA-SMB 1 m, SMA-SMB 测量电缆

1x HV FI-FI 1 m, 高压电缆

1x FBK 12P 1m

1x USB-AB

1x NT Ex EU

1x P331 case, System case

1x P331 m

1x P331 acc

简短的介绍：

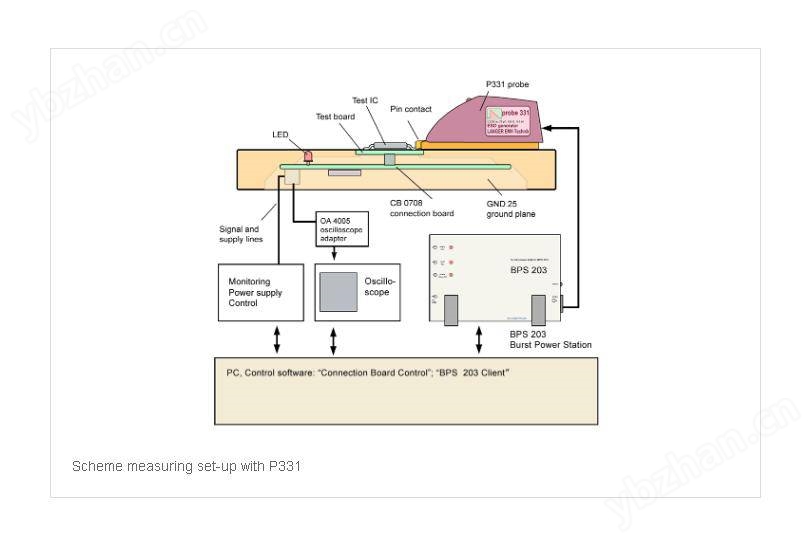

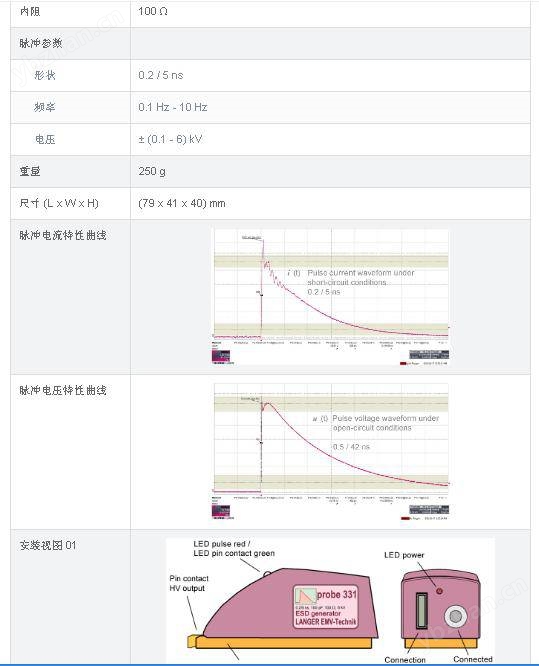

P331 L-ESD ESD发生器：ESD发生器是适合于直接耦合集成电路引脚或与耦合器相连，以作用于USB、LVDS、以太网等高速端口。

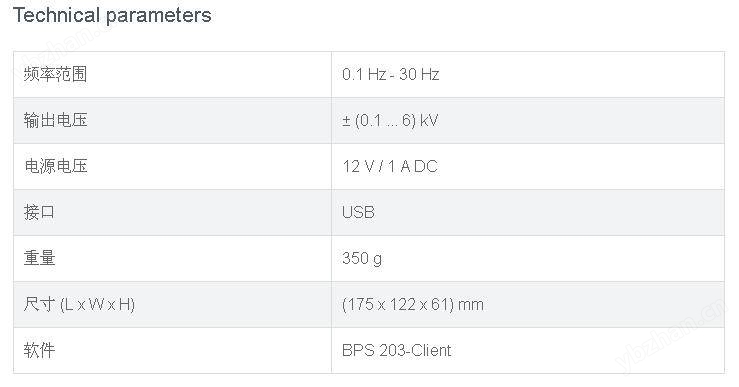

BPS 203猝发电站充当高压电源和ESD检验的控制单元。它通过USB接口与用户的PC相连接，并借助BPS203-Client软件实现控制。

BPS 203-Client：BPS203-Client用于控制BPS 203猝发电站以及与其相连的受测物。该软件要安装在用户的PC上。
