PJC18 智能管线探测仪：金属 / 非金属管线
公司于 2023 年推出最新电磁波感应探测应用技术-电磁波感应管线探测仪 （型号：PJC 18），其技术原理为：主机发射特定电磁信号在短时间内产生分辨 率非常高的数据以区分土壤与管线（所发电磁波会因材料介电常数不同可被区 分），即电磁波发射到埋地管线时会因土壤之间的差别马上反射回地面，识别器 前端探头接收地下折回信号时，经其多个软件分析判定地下为同一频率、同一材 质且长度长过前端探头条状物，识别器即会有所表现（信号灯长亮、信号条满格 及声音长响），即此为所探管线。 1.5 设备应用场景 该设备可广泛用于特检、燃气、水务、勘探测绘、应急、石油通信、市政等 行业，产品有着广阔的市场前景。
1 外观尺寸
1.信号识别器尺寸：长 40.3cm×宽 16.2cm×高 32.9cm
2.信号识别器重量：1.0kg
3.材质：高抗冲击工程塑料外壳
4.防水等级：信号识别器不防水
5.信号识别器电池：可充电锂电池（可外挂移动电源）
6.工作时间：连续工作时间≥5h；可连续工作≥8h（10000mA 充电宝）
7.工作温度：-30℃-50℃
8.储存温度：-35℃-70℃
2.3.2 探测精度
1.探测深度：9 米左右 2.探测精度：无干扰环境下，水平精度±10%，埋深精度:≤3m 为±10%:≥3m 为±15%，最小可探测管道直径为 0.5cm 3.探测速度：通常情况下，单次对某点进行切割探测扫查约 10s。单人工作 八小时，每天可探测单一管线 3-5 公里以上

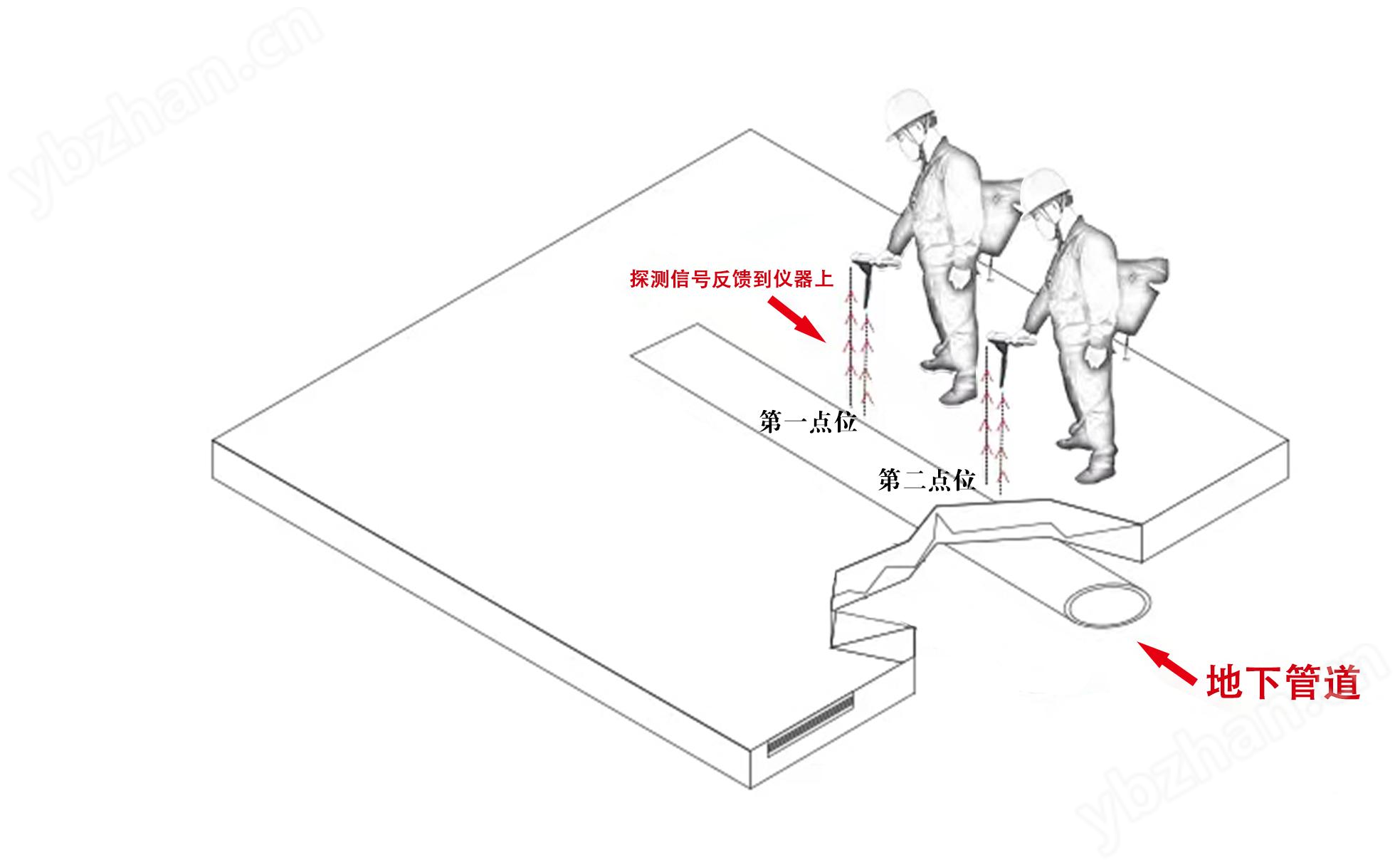

3.1 线缆与管道定位 手持设备将探头垂直地面，距离地面约 80~30 公分向前移动，当到达管线 上方时设备信号条显示会达到峰值，此时设备同时出现蜂鸣声，然后反复来回移 动设备，如果同一地方出现信号提示，证明此处下方有管线; 调整设备左右角度直至两个指示灯同时闪烁，此时设备探头平行于管道，两 个指示灯同时亮起并且信号条出现峰值和蜂鸣声，可确定管线位置一个点位再次 调整探测位置进行第二个点探测,看第二个点和第一个点是否在同一水平线上，一般情况 3 个点位均在同一条线上，可基本确定为同一条管线。
3.2 管径探测
识别器在将位置确认好后移动探头去探测管线二侧，两个指示信号点之间 距离便是管径大小（包括套管）

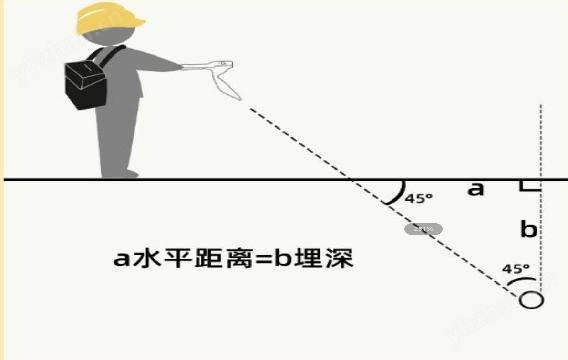

3.3 深度探测 将信号识别器天线探头倾斜到 45 度（三角测量法）位置后从管线位置上方 向后移动到再次提示信号时，此时从管线位置到第二次提示位置便是埋地深度。
