在工业中小流量测量领域，指针式浮子流量计凭借结构简单、读数直观、成本低廉等优势，成为水、气体、轻油等介质流量监测的常用设备，广泛应用于化工、环保、食品、实验室等场景。它基于 “浮子受力平衡” 原理设计，通过指针直接显示流量数值，无需复杂的电子部件，既能满足基础流量监测需求，又能适应现场无电源、空间狭小的工况，弥补了智能流量计在简易场景下的成本与安装局限。
一、核心优势：适配中小流量的特性
直观易读，操作门槛低：采用机械指针与刻度盘结合的显示方式，流量数值实时通过指针指向刻度读取，无需通电或复杂操作，工人经简单培训即可掌握，尤其适合现场巡检、临时监测等场景，避免了智能仪表需学习操作界面的门槛。
结构简单，成本可控：无复杂电子元件与通信模块，核心部件仅由锥形管、浮子、指针机构组成，制造成本远低于智能涡街、涡轮流量计，采购成本通常仅为同口径智能仪表的 1/3~1/5，且后期无软件维护、电池更换等额外支出，适合预算有限或仅需基础测量的场景。
适配中小流量，压损小：专为中小流量设计（通常量程 0.1~100m³/h），能精准测量低至 0.01m³/h 的微小流量（如实验室试剂输送），且锥形管与浮子的结构设计使流体压损极小（通常≤5kPa），不会对低压力系统（如真空管路、小型泵输送系统）的正常运行造成影响。
环境适应性强：无电子部件，不受电磁干扰、电源波动影响，可在强磁场（如电机旁）、潮湿（IP65 防护等级）、无电源（如户外偏远采样点）环境下稳定工作，部分型号采用耐腐蚀材质（如聚四氟乙烯、不锈钢），还能适配酸碱腐蚀性介质测量。
二、工作原理：浮子受力平衡的测量逻辑
流体推动浮子上升：仪表主体为一根从下到上内径逐渐扩大的锥形管（材质多为玻璃、金属或塑料），管内放置可自由移动的浮子（材质根据介质密度选择，如金属浮子测液体、塑料浮子测气体）。当流体从锥形管底部流入时，会对浮子产生向上的推力，克服浮子自身重力与流体阻力，推动浮子向上移动。
浮子位置与流量对应：随着浮子上升，锥形管内壁与浮子之间的环形流通面积逐渐增大，流体流速降低，对浮子的向上推力随之减小。当向上的推力与浮子重力、流体阻力达到平衡时，浮子停止移动，稳定在某一位置。由于环形流通面积与流量呈固定对应关系（流量越大，平衡位置越高），浮子的高度即可直接反映流体流量大小。
指针机构传导读数：浮子通过磁耦合或机械连杆与管外的指针机构连接（玻璃管常用磁耦合，避免流体泄漏；金属管常用机械连杆），浮子的上下移动会同步带动指针转动，指针在刻度盘上指向对应的流量数值，实现流量的直观读取。刻度盘通常标注体积流量单位（如 L/h、m³/h），部分型号还可根据用户需求定制特殊量程刻度。
三、结构组成与分类：适配不同场景需求
（一）核心结构部件
锥形管：决定流量测量范围与介质兼容性，玻璃管透光性好，便于观察浮子状态，适用于清洁、无腐蚀性介质（如水、空气）；金属管（不锈钢、哈氏合金）耐压耐腐，适用于高压（≤2.5MPa）、腐蚀性介质（如酸碱溶液）；塑料管（聚四氟乙烯）重量轻、成本低，适用于低压、强腐蚀的化工场景。
浮子：需与介质密度匹配，确保受力平衡稳定。测液体常用高密度金属浮子（如铜、不锈钢），避免浮子被液体浮力过度抬起；测气体常用低密度塑料或空心金属浮子（如铝制浮子），确保气体推力能推动浮子上升；测腐蚀性介质则用聚四氟乙烯浮子。
指针与刻度盘：指针需具备清晰的指向性，刻度盘刻度需精准校准（出厂前通过实流标定），部分型号带有调零旋钮，可修正安装倾斜（≤5°）导致的读数偏差，确保测量精度（常规精度 ±2.5% FS，高精度型号可达 ±1.5% FS）。
（二）主流分类
按锥形管材质：
玻璃管指针式浮子流量计：透光性好，成本低，适用于常压、清洁介质（如实验室水、压缩空气），但耐压低（≤0.6MPa）、易碎，需避免冲击。

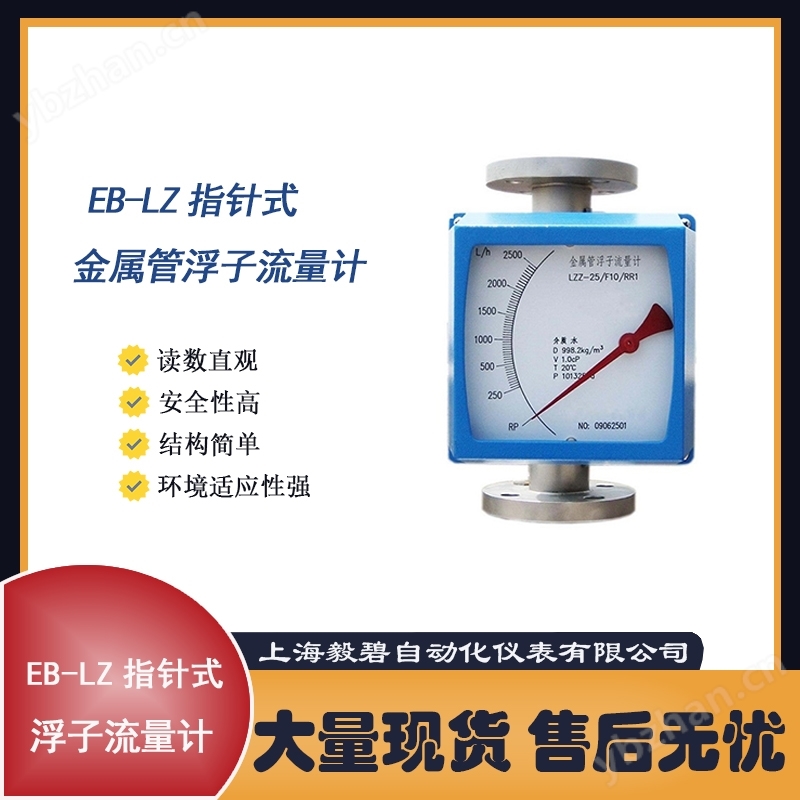

金属管指针式浮子流量计：耐压高（≤4.0MPa）、耐腐，适用于工业现场高压、腐蚀性介质（如化工酸碱溶液、油田伴生气），但无法直接观察浮子状态，需通过指针判断。
按安装方式：
垂直安装型：最常见类型，需确保锥形管垂直（倾斜度≤5°），流体从下往上流动，适用于管道式固定测量（如车间工艺管道）。
水平安装型：锥形管水平放置，浮子通过水平方向受力平衡实现测量，适用于空间狭小、无法垂直安装的场景（如设备内部管路），但测量精度略低于垂直型。
四、选型要点与行业应用
（一）选型关键要点
介质适配：根据介质类型（液体 / 气体、腐蚀性 / 清洁）选择锥形管与浮子材质 —— 腐蚀性介质选金属管 + 聚四氟乙烯浮子，清洁液体选玻璃管 + 不锈钢浮子，气体选玻璃管 + 塑料浮子。
流量范围：选择仪表满量程为实际最大流量的 1.2~1.5 倍，确保浮子工作在刻度盘 20%~80% 区间（避免低量程精度低、超量程损坏浮子），例如实际最大流量 10m³/h，可选满量程 15m³/h 的型号。
工况参数：确认介质温度、压力不超过仪表额定值（玻璃管通常耐温≤120℃、耐压≤0.6MPa；金属管耐温≤200℃、耐压≤2.5MPa），超范围需选高温高压专用型号。
安装条件：优先选垂直安装型，确保安装位置有足够垂直空间；无垂直空间时选水平安装型，同时确认管道口径与仪表连接方式（螺纹 / 法兰）匹配。
（二）典型行业应用
实验室场景：玻璃管指针式浮子流量计（量程 0.1~10L/h）用于化学实验中试剂、气体的微小流量控制，如色谱仪载气流量监测，直观读数便于实验参数调整。
环保行业：金属管指针式浮子流量计（耐腐材质）用于污水处理厂的药剂投加系统，测量 PAC、PAM 等絮凝剂的投加流量，确保药剂浓度稳定，提升污水处理效果。
食品行业：卫生级不锈钢指针式浮子流量计用于饮料、乳制品生产中的原料输送，如糖浆、纯净水的流量监测，满足食品卫生标准（如 3A 认证），避免污染风险。
化工行业：聚四氟乙烯材质指针式浮子流量计用于酸碱溶液输送管道，测量盐酸、氢氧化钠溶液的流量，适配强腐蚀工况，且无需电源，适合户外加药点使用。
五、维护要点：保障长期稳定运行
定期清洁：每 3~6 个月检查锥形管与浮子，清洁内壁附着的杂质（如水垢、油污），避免浮子卡滞导致读数不准；玻璃管可用软布蘸酒精擦拭，金属管可通过拆卸清洗浮子。
安装检查：定期检查仪表安装是否垂直（垂直型），连接部位是否泄漏，发现倾斜或泄漏需及时调整、紧固，避免影响测量精度或导致介质泄漏。
避免过载与冲击：严禁超量程使用，启动泵阀时需缓慢开启，避免流体冲击损坏浮子；玻璃管型号需避免碰撞、温度骤变（如冷热介质交替），防止玻璃管破裂。
