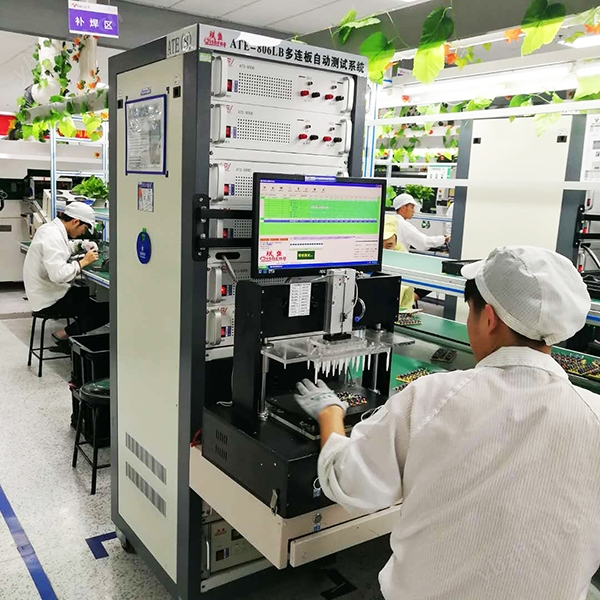

【设备概述】 型号 ATE-806D-XLB
ATE-806D-XLB裸板连板电源自动测试系统是测试LED电源的测试系统，该系统适用于AC输入/DC输出之 LED驱动电源(隔离与非隔离通用) 产品综合性能测试。
系统采用灵活的硬件框架结构，可根据客户产品测试要求增加硬件配置，以便于客户设备投入成本控制，系统采用带LED模式的电子负载，并兼容外挂实际灯负载。
ATE-806D-XLB LED电源自动测试系统操作软体全中文版，运行于Windons98/200/XP环境,开放式程序编辑平台,使用者可依需求自行编辑测试步序,简单易学。
从系统结构、内部敷线和测试治具都进行了优化更改，使其维护更方便，操作更顺手。采用4组硬件配置，可同时测试4PCS产品，结合我司扫描系统，可连续同时扫描12次，单边测试最多测48连板；配备我司左右测试治具，左右切换测试最多可测试24连板，左边测试时右边开始装产品， 减少人工测试等待时间，大大提升测试效率。 【设备特点】 ◆ 专门使用于LED电源测试（照明&电视背光源）
◆ 可支持同时一次测多颗待测物，大幅提升生产线产能
◆ 针对LED电源特性提供的标准测试项目，籍以达到的测试效能u
◆ 开放性架构软件平台
-支持相关硬件扩充
-支持备配GPIB/RS-232/RS-485 接口之仪器
-测试项目编辑功能
-测试程序编辑功能
-测试报告编辑功能
-统计分析报表编辑功能
-在线仪控功能
-用户权限设定
-发布控制
活动记录
Windows 98/2000/NT/XP软件平台
优化的测试项目
输出特性
● 直流输出电压(DC output voltage)
● 直流输出电流(DC output current)
● 峰对峰杂讯(Peak-Peak noise)
● 有效值杂讯(RMS noise）
● 效率 (Efficiency)
● 测试中调整(In-test adjustment）
输入特性
● 输入浪涌电流(Input inrush curren)
● 输入功率(Input power,No load/Full
● 输入功率因数(Input power factor)
● 输入电流(Input curren)
稳定度
● 电流稳定(Current regulation)
● 电压稳定(Voltage regulation)
实时和瞬时
● 上升时间(Rise time)
● 下降时间(Fall time)
● 关机时间(Hold-up time)
● 开机时间(Turn-on time)
● 输出过冲电压（可扩展）
保护测试
● 短路测试(Short test)
● 过载保护(OL protection)
● 过功率保护(OP protection)
综合测试
● 在线电压调整
● 动态负载测试
● 条码读取
● 测试中调整
● 调光电流
● 调光频率
● 调光周期
● 外挂灯负载测试
