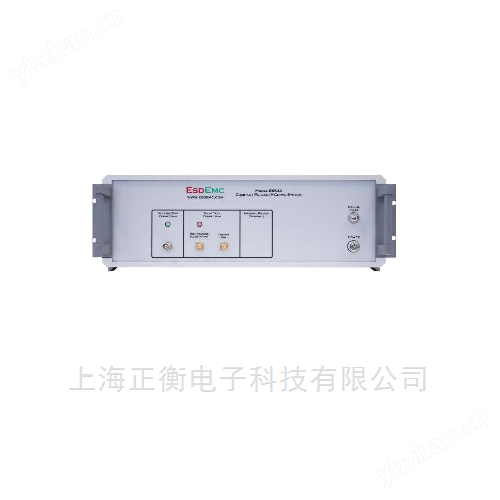

ES622 系列TLP脉冲IV曲线系统是一种先进的 IV曲线表征系统，旨在模拟 ESD事件（TLP/VF-TLP/HMM/HBM/MM脉冲）及监控器件（半导体、分立器件、电路模块等）的高功率时域特性。相比前代的ES620及ES621型号，ES622 TLP系统规格更高，功能更多，扩展能力更强，软件体验更佳。
传输线脉冲(TLP)测试功能旨在满足最新的ANSI/ESD STM5.5.1测试标准，将高质量矩形脉冲注入被测器件，并记录器件两端的电压和通过的电流。测试软件可自动绘制脉冲IV曲线，并在纳秒级时间窗口内表征器件的瞬态响应。设备集成了先进的自动器件故障检测方法，例如：DC单点检测（V或I）、静态IV曲线、熔断、击穿和偏置源波动。
VF-TLP测试旨在模拟CDM类型的ESD事件，并捕捉高速（例如<100 ps上升时间）ESD注入下DUT两端的电压和通过DUT的电流。这种测试可用于研究器件的响应速度和峰值钳位电压等特性。
人体金属模型(HMM)测试功能是IEC61000-4-2系统级ESD的替代测试方法。它为低阻值设备提供了理想的等效波形，并消除了组件或晶圆级测试的许多IEC枪测试问题，例如可重复性差,枪尖注入位置不精确,阻抗不匹配,来自非屏蔽继电器的EMI干扰以及需要大接地平面和耦合平面的特殊装置要求等。
产品特点
■ 可灵活配置的TLP脉冲IV曲线系统
■ 超紧凑的设计
■ 具有多线程处理能力的超快测试速度
■ 提供20 A、40A、50 A、100 A、125A、150 A型号（可定制）
■ 先进的测试软件，可程控、监测系统测试设备和附件（开关寿命检测、E-CAL模块、示波器衰减调整提示等）
■ 可拓展多种测试功能:VF-TLP、HMM、HBM、MM
■ 多种故障自动检测方式（DC单点检测（V或I）或IV扫描、熔断、击穿和偏置电流变化）
■ 软件控制脉冲：单个脉冲、连续脉冲、IV曲线扫描测试
■ 上升时间可选范围：40 ps至1200 ns（取决于型号，可定制）
■ 脉冲宽度可选范围：0.5 ns至2000 ns（取决于型号，可定制）
产品应用
■ ESD性能表征
■ 晶圆/封装级ESD测试
■ 系统/电路模块ESD测试
■ 安全操作区（SOA）测试
■ 充电恢复时间测试
■ 太阳能电池板二极管特性
■ 触摸屏ITO微带线熔断和击穿测试
相关标准：
■ TLP / VF-TLP选项符合ANSI/ESD STM 5.5.1标准HMM选项符合ANSI/ESD SP5.6标准
■ HBM选项符合ANSI/ESDA/JEDEC JS-001标准
■ MM选项符合ANSI/ESDA SP5.2标准
ES622 系列TLP脉冲IV曲线系统产品规格
| ES622系列TLP单元规格表 | |||||||
| 典型型号 | ESS622-20 | ESS622-50 | ESS622-100 | ESS622-125 | ESS622-150 | 单位 | *可根据要求提供特殊型号，例如40/60/80/100/200+A |
| 开路输出电压 | ± 0.5 ~1000 | ± 0.5 ~2500 | ± 0.5 ~5000 | ± 0.5 ~6250 | ± 0.5 ~7500 | V | |
| 最小电压步长 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | V | |
| 短路输出电流 | ± 0.01 ~20 | ± 0.01 ~50 | ± 0.01 ~100 | ± 0.01 ~125 | ± 0.01 ~150 | A | |
| 电压精度 | 精度可在1-10%之间调节 | % | 速度/精度软件可调 | ||||
| 最快上升时间*（默认20-80%） | ≤50 | ≤200 | ≤300 | ≤300 | ≤300 | ps | 最快可提供40ps（10-90%）上升时间 |
| 上升时间范围 | 0.04~1200 | 0.2~1200 | 0.3~1200 | 0.3~1200 | 0.3~1200 | ns | |
| 上升时间选项 | 无限可编程或手动选项 | 可定制 | |||||
| 默认脉宽 | 100±1 | ns | 50-50% | ||||
| 最小脉宽 | 0.5 | 1 | 5 | 5 | 5 | ns | |
| 最大脉宽 | 2000 | 2000 | 1500 | 1500 | 1000 | ns | |
| 脉宽选项 | 无限可编程或手动选项 | 可定制 | |||||
| 测试速度 | 通常0.2~2 | Sec | 因硬件设置而异 | ||||
| 尺寸 | 347 W X 300 D X 145 H | mm | 可能因定制而改变 | ||||
| 重量 | 8 | 8 | 8 | 10 | 12 | kg | |
| 支持的示波器 | Tektronix, Agilent, LeCroy, Rigol的主要系列 | 其他可根据要求支持 | |||||
| 支持的SMU | Keithley 24xx/26xx系列SMU | 其他可根据要求支持 | |||||
