产品简介
- HMCXZ串联谐振试验装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

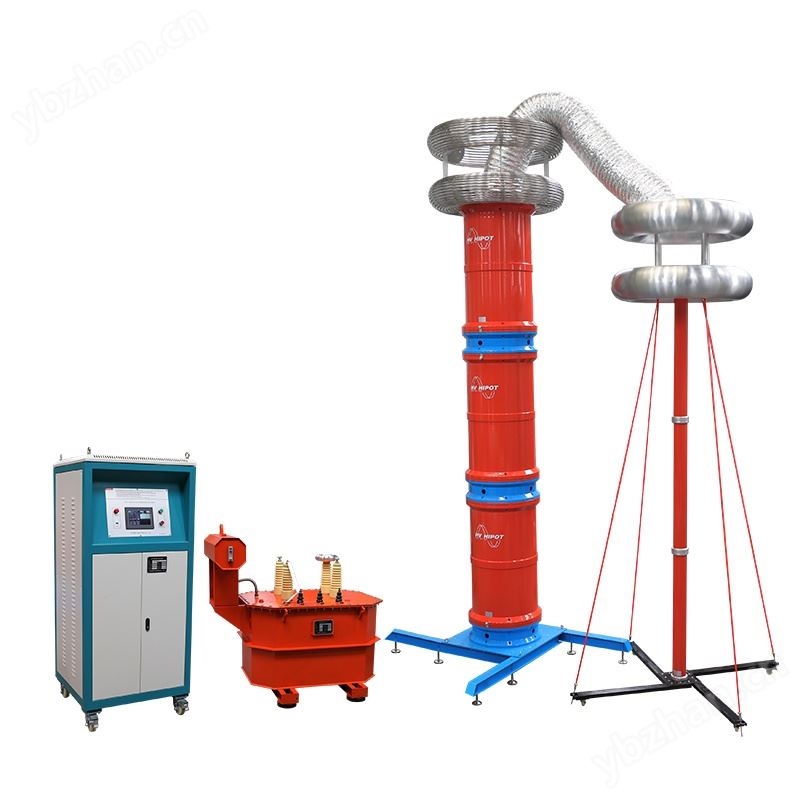

- HMCXZ串联谐振试验装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。
功能特点
- 稳定性、可靠性高。串联谐振试验装置采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能*，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力;
- 自动调谐功能*。串联谐振试验装置自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率;
- 支持多种试验模式。装置支持"自动调谐＋手动调压"，"自动调谐＋自动调压"，"手动调谐＋手动调压"等试验模式，推荐使用"自动调谐＋手动调压"模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高;
- 串联谐振试验装置人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能;
- 保护功能*。串联谐振试验装置具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性；
技术参数
- 额定输出电压:0～1000kV及其以下
- 输出频率:30～300Hz
- 谐振电压波形:纯正弦波，波形畸变率≤1.0%
- 工作时间:满功率连续工作时间60min
- 品质因数:30~90
- 频率调节灵敏度:0.1Hz
- 不稳定度:＜0.05%
- 工作电源:单相220V或三相380V±10%
- 工频50Hz±5%
参考标准
DL/T 596-1996 、GB50150-2016 、GB10229-88 、GB1094 、GB1094.1-GB1094.6-96 、GB2900 、GB/T16927.1~2-1997 、DL/T474.4-2006 、DL/T1015 、GB/T311.1-1997 、GB191-2000、JB/T9641-1999、IEC358(1990) 、GB4793-1984 、GB/T3859.2-1993 、GB/T2423.8-1995 、DL/T849.6-2004
