GZW25-120 工业振动传感器
一、产品概述

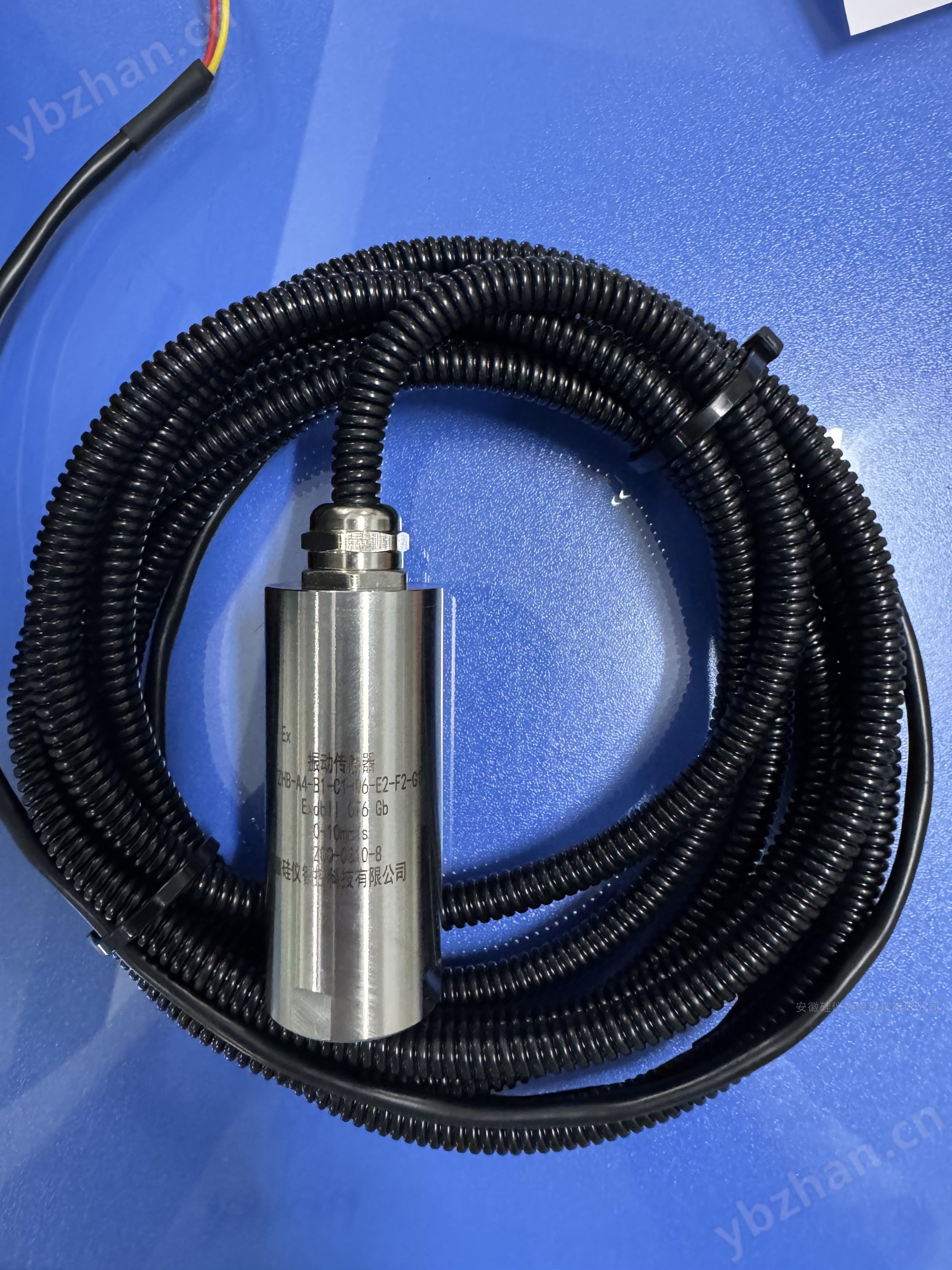

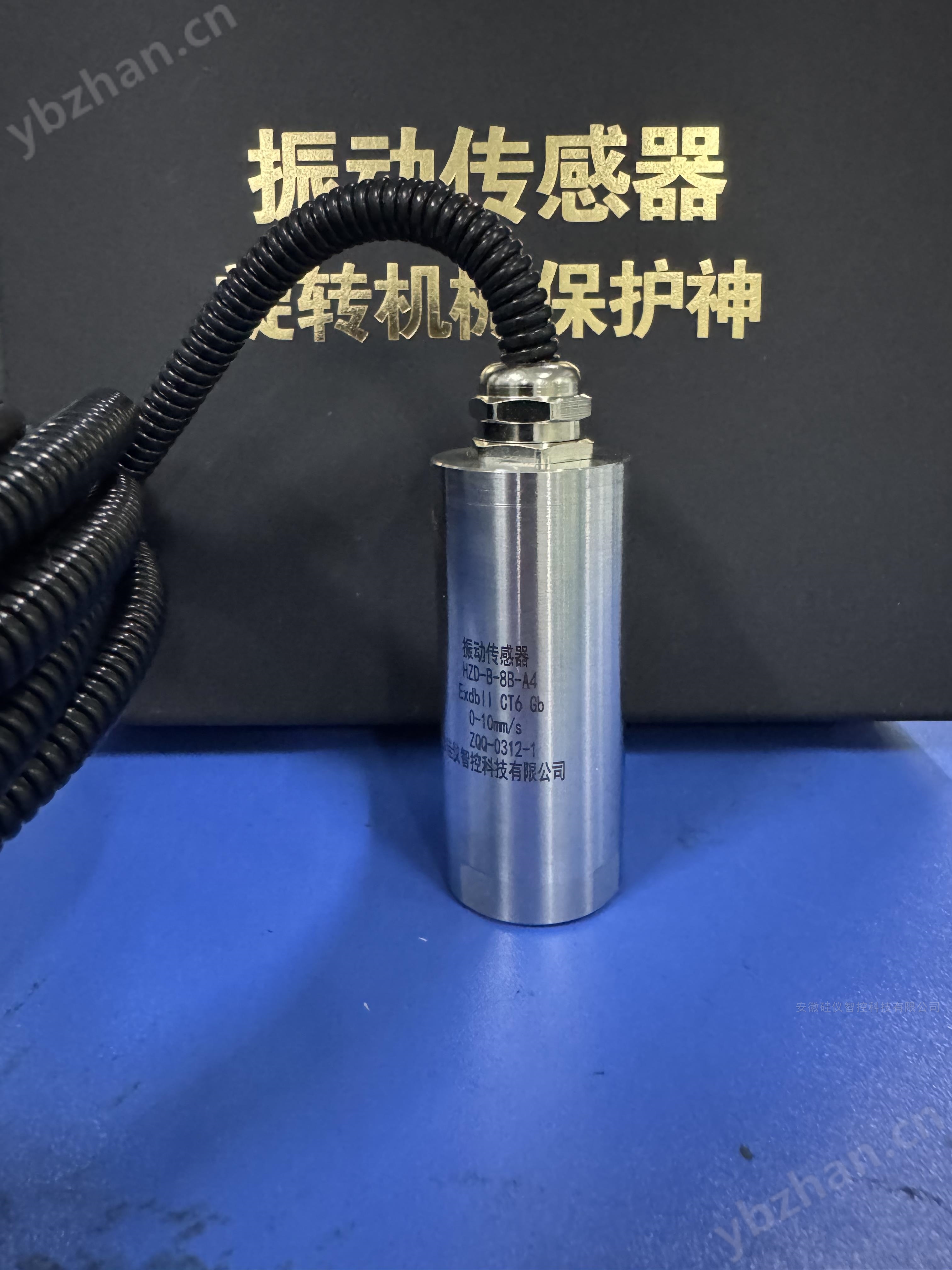

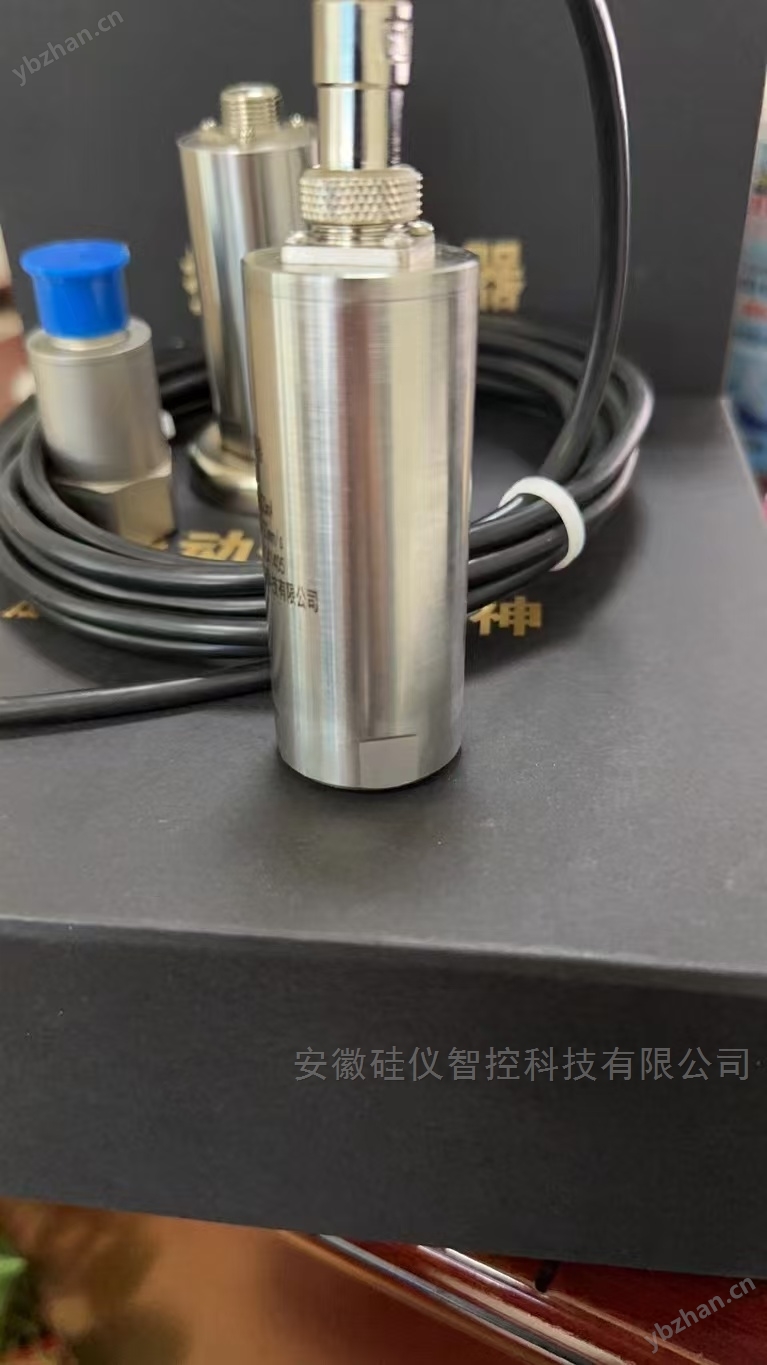

一款一体化振动变送器，集成了磁电式速度传感器与精密测量电路，能够直接输出与振动量对应的标准信号。其核心功能是监测旋转机械的振动烈度（速度有效值），并提供连续的4–20mA电流信号输出，便于连接DCS、PLC等控制系统。该产品采用304不锈钢材质，具有较好的环境适应性。
二、主要技术参数
下表详细列出了HZD-B-8B-A4振动传感器的关键性能指标：
参数类别 具体规格 备注
型号标识 HZD-B-8B-A4 A4代表量程为0–10 mm/s（振动速度有效值）
振动测量
▪ 量程 0–10 mm/s (真有效值) 对应于振动烈度
▪ 频率响应 5–300 Hz (±3dB) 覆盖大多数旋转机械的常见振动频率
▪ 精度 ±2% (满量程) 在+25°C环境下
输出信号
▪ 信号类型 4–20 mA，两线制
▪ 最大负载 ≤500 Ω
电气特性
▪ 工作电压 DC 24V ±10%
▪ 接线方式 两芯航空插座
温度参数
▪ 操作温度 -20°C 至 +65°C (部分型号资料显示操作温度可达-25°C至+60°C)
▪ 贮存温度 -40°C 至 +70°C
▪ 环境湿度 ≤95% (非凝固)
物理特性
▪ 外形尺寸 直径约Φ35mm–Φ40mm，高度约70mm–117mm 不同资料记载略有差异
▪ 安装螺纹 M10×1.5
▪ 重量 约300g – 500g
GZW25-120 工业振动传感器
三、关于振动油位监测的说明
需要特别指出的是，HZD-B-8B-A4振动传感器的主要功能是监测机械振动。在其标准功能中，并未直接集成油位监测功能。该传感器主要用于测量机壳、轴承座等部位的振动。
如果您的应用场景需要同时监测振动和油位，通常的方案是为系统额外配置独立的油位传感器或专门的多参数监测仪表，与HZD-B-8B-A4协同工作。
四、安装与接线要求
1. 安装位置：选择能真实传递转子振动到轴承箱或机壳的位置。安装表面应平整，建议在水平或垂直方向安装。
2. 安装方法：在机壳上制备一个φ35mm的平台，开设M10×1.5的螺孔，将传感器顺时针旋紧，确保底部与机壳紧密贴合。
3. 接线规范：
· 使用屏蔽电缆进行连接。
· 屏蔽层应在DCS/PLC端（控制系统端）单点接地，在传感器端不接。
· 布线时应避免与强干扰的电源线、控制电缆并行。
4. 安全操作：严禁带电进行拆装或接线操作。
五、典型应用
该传感器是以下各类旋转机械振动监测的理想选择：
· 动力设备：风机、压缩机、汽轮机、水轮机
· 流体机械：水泵、空压机
· 动力装置：电机、发电机
· 传动设备：齿轮箱
六、故障排查提示
若出现测量值漂移或不稳定，可依次检查：
1. 各机械连接部位是否紧固。
2. 传感器安装是否松动。
3. 所有电气接线是否牢固。
4. 屏蔽层接地是否可靠。
5. 传感器周围是否存在异常热源，导致其超出工作温度范围。
