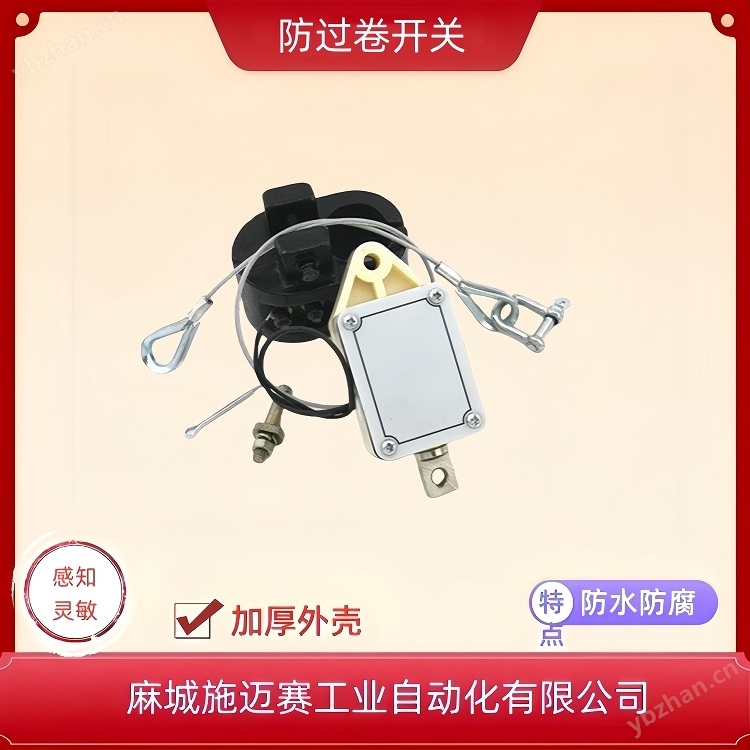

防过卷开关GJ22-CAHB限位开关（防过卷开关）是起重机械的安全保护装置，用于防止吊钩因过卷导致钢丝绳断裂或设备损坏，是起重机械、电梯等垂直升降设备中至关重要的安全保护装置。该产品设计合理，性能先进，与同类产品相比具有动态安全保护结构紧凑、动作灵活、安全可靠、密封防水性强、使用寿命长、安装方便等特点。防过卷开关是起重机行业中用来防止钩头回卷过度，撞坏吊钩的一种保护装置，具有安装简单，控制灵活，现场可调的特点。防过卷开关的主要构成为：触发装置、重锤、钢丝绳。
型号解析：GJ22-CAHB
这个型号看起来是国产的编码，通常遵循一定的规则。我们可以对其进行拆分解读：
GJ：很可能代表“过卷”的拼音首字母，直接指明了开关的用途。
22：通常表示产品的设计序列号或外壳规格代号。
C：可能代表“重锤式”或“叉臂式”。这是过卷开关常见的一种结构形式，通过一个摆动的重锤或杠杆来感知提升容器的位置。
A：可能表示派生型号或内部代码。
H：通常代表“环保”或“防护等级”较高，可能具备防尘、防水特性。
B：可能代表第二个派生版本或触点结构（如常闭触点）。
重要提示：不同制造商的命名规则可能有所不同。要获取最准确的技术参数（如电压/电流等级、触点容量、防护等级IP、机械寿命等），务必查阅该型号的说明书或联系设备供应商。
防过卷开关GJ22-CAHB限位开关
核心概念与关系
限位开关：这是一个大类，指用于检测设备运动部件是否到达预定位置的开关。当运动部件触碰到限位开关的传动头时，开关会动作，发出电信号，用于控制电路的通断，从而实现停止、换向或安全连锁等功能。
过卷开关：这是限位开关的一种特定应用，属于安全限位开关。它专门安装在卷扬机构（如起重机、矿井提升机）的顶端，用于防止吊钩、罐笼等提升容器“过度上卷”。
简单来说：过卷开关是一种特殊用途的限位开关。
过卷开关的作用与重要性
它的主要作用是一道机械式安全防线。
正常工作位置限位：设备正常运行到顶部时，会先触发一个工作限位开关，设备自动停止。
安全极限位置保护：如果工作限位开关失灵或操作失误，设备继续向上运行，就会触发安装在工作限位上方的过卷开关。
触发安全回路：当过卷开关被触发时，它会立即切断设备的主控电路或激活紧急制动系统，强制设备停止运行。
防止严重事故：如果没有过卷开关或其失效，可能导致钢丝绳被拉断、提升容器冲顶、结构件损坏，甚至引发重物坠落等灾难性事故。
因此，过卷开关是特种设备安全规程中强制要求必须配备且定期检验的关键安全部件。
工作原理：本开关为依靠重锤的重力让触发装置处于断开或者闭合状态，当钩头回升的过程中，一旦超过预设高度，则会撞击重锤，使重锤作用在触发装置上的重量消失，则触发装置工作，控制回路断开，卷扬停止工作，从而起到保护钩头的目的。该产品与同类产品相比具有动态安全保护技、结构紧凑、灵活耐用，密封防水，安装方便等优势。
常见类型与特点
除了重锤式（GJ22-CAHB可能属于此类），过卷/限位开关还有以下几种常见形式：
重锤式/杠杆式：结构简单，可靠性高，直接通过机械碰撞动作。
旋转式：通过安装在卷筒轴上的传动机构带动凸轮动作，精度高。
磁性接近开关：非接触式，通过永磁铁和干簧管工作，无机械磨损，寿命长。
光电式/激光式：也是非接触式，通过光束是否被遮挡来检测位置，精度很高。
主要性能参数
1、适用于直流电压与交流电压12~380V，电流
2、外部配套主臂重锤重量≥1.7kg；副臂重锤重量 ≥3.5kg
适用电压:12～380V,额定电流:
工作触头:未配重锤的情况下为常开式

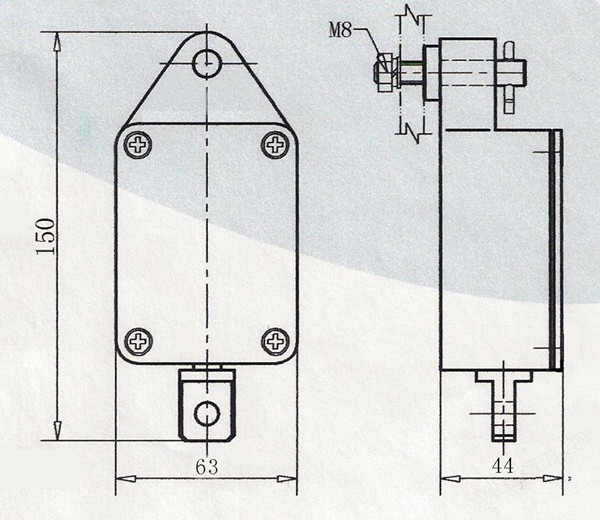

安装尺寸图
1、适用于直流与交流电压12380V；额定电流:5A。
2、额定工作电流:10A
3、外部配套重锤重量:1.7kg。
总结
| 项目 | 说明 |
|---|---|
| 名称 | 过卷开关 GJ22-CAHB |
| 类型 | 一种安全限位开关 |
| 主要功能 | 防止起重机、提升机等设备的吊钩或容器过度上卷，是重要的安全保护装置。 |
| 工作方式 | 当提升容器碰到开关的传动机构（如重锤杠杆）时，触发内部的微动开关，切断控制电源。 |
| 关键特性 | 高可靠性、机械耐用性、通常使用常闭触点（安全回路一旦断开，设备即停止）。 |
| 建议操作 | 定期检查和测试其功能是否正常，确保在紧急情况下能可靠动作。 |
过卷开关GJ22-CAHB限位开关
限位开关主要由开关元件，接线端子，开关操动件，传动部分组成，根据开关触头接通和断开机械机理，开关元件有下属二类。
1.缓动开关
缓动开关:开关的接通和断开动作切换时间与开关操作频率有关，操作频率越快，开关的切换也越快。
2.速度开关
速度开关:开关的接通和断开的转换时间与开关被操作的频率无关，只要开关被操作到一定位置，开关便发生接通和断开切换，此过程时间一般为弹簧弹跳所需时间，此时间段为一常数。
我公司所的产品是工业自动化常用的关键部位，被广泛应用于机械、机床制造业及食品厂、纺织、造纸、轻工、化工、矿山、冶金、航空工业、电力保安、汽车工业、船舶交通运输、建筑、地铁等各行各业，作光源、限位、定位检测，自动计数，测速，自动保护，工业自动流水线及微机信号，数控装置等应用，对提高自控系统先进性和可靠性，具有巨大作用。
