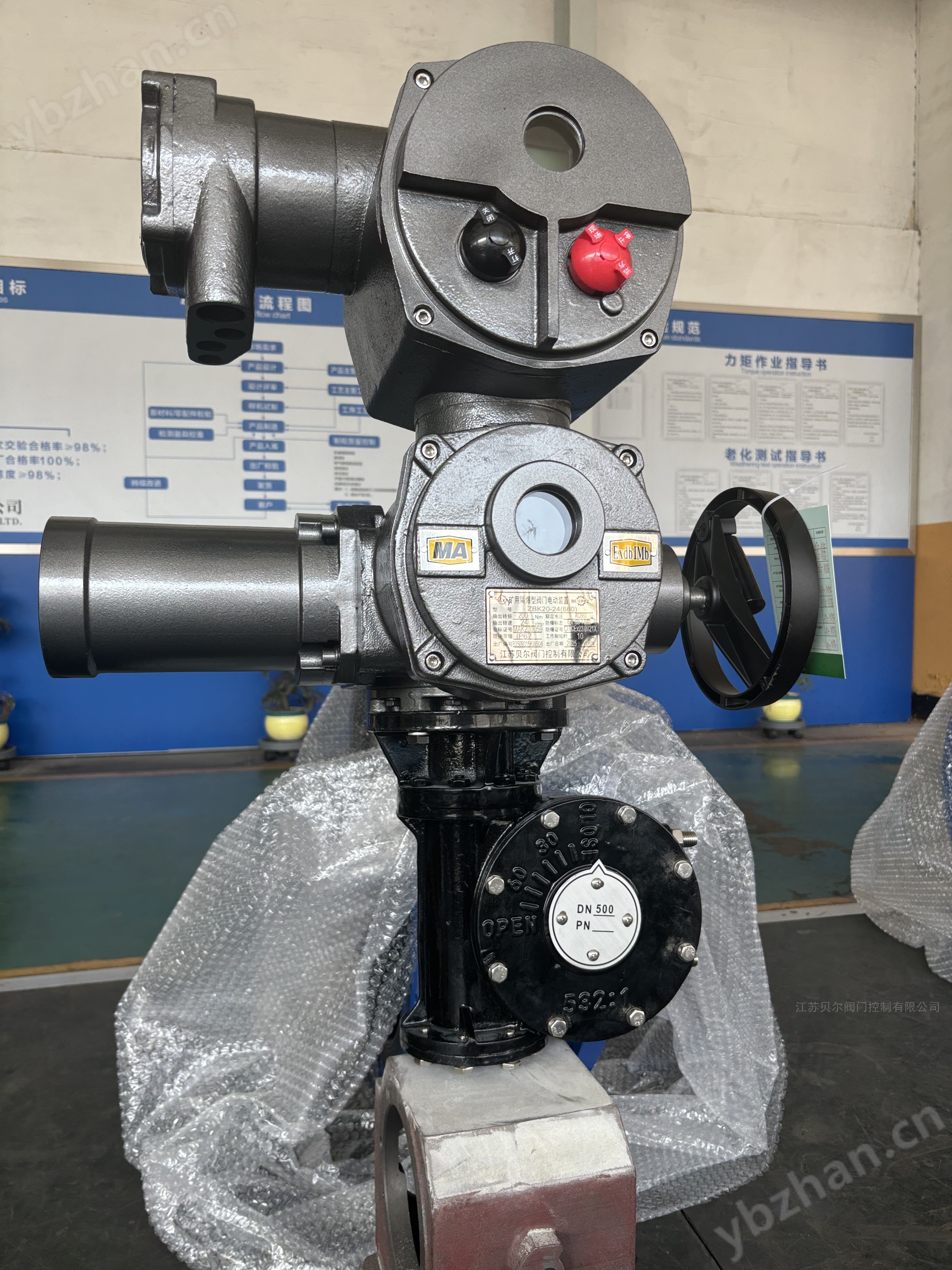

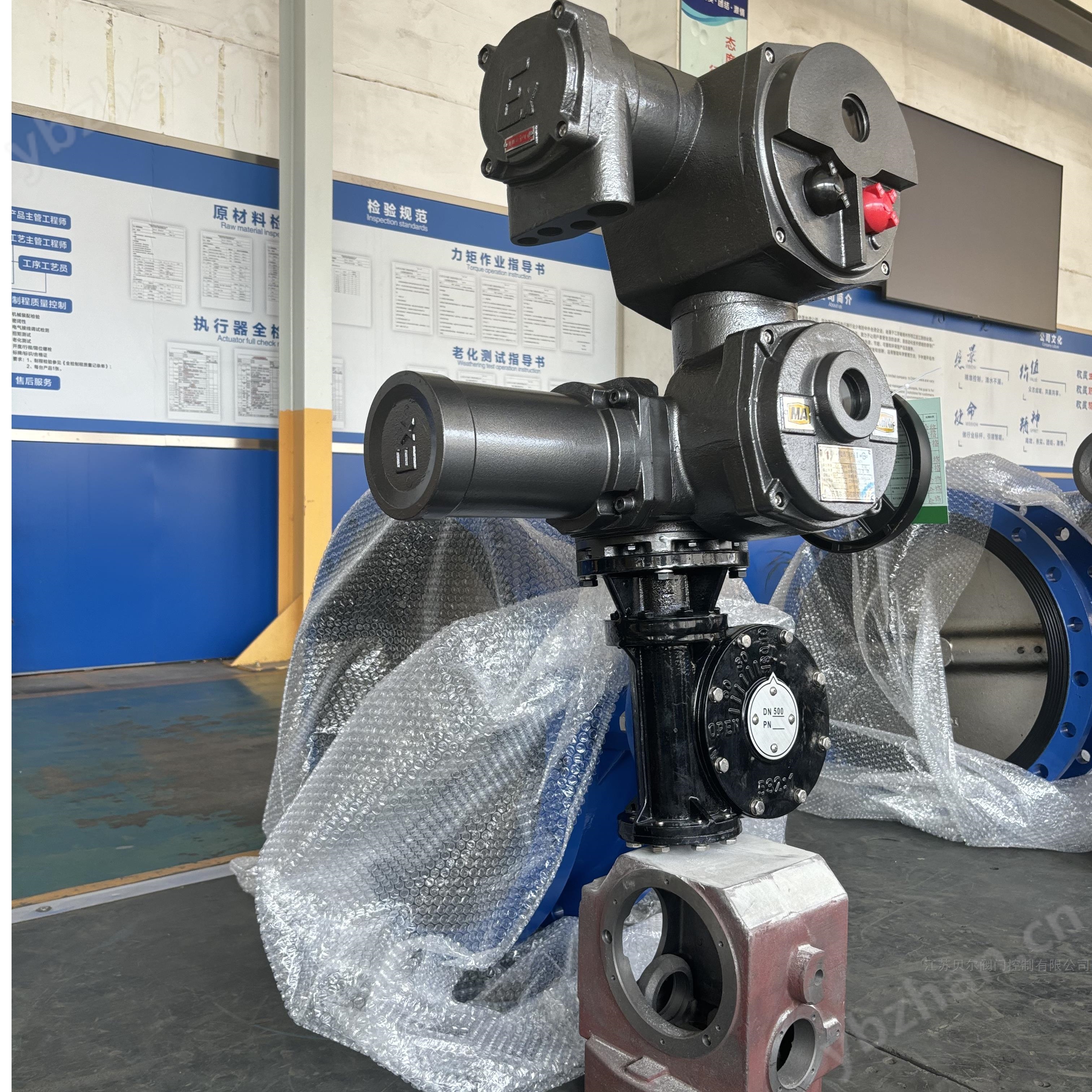

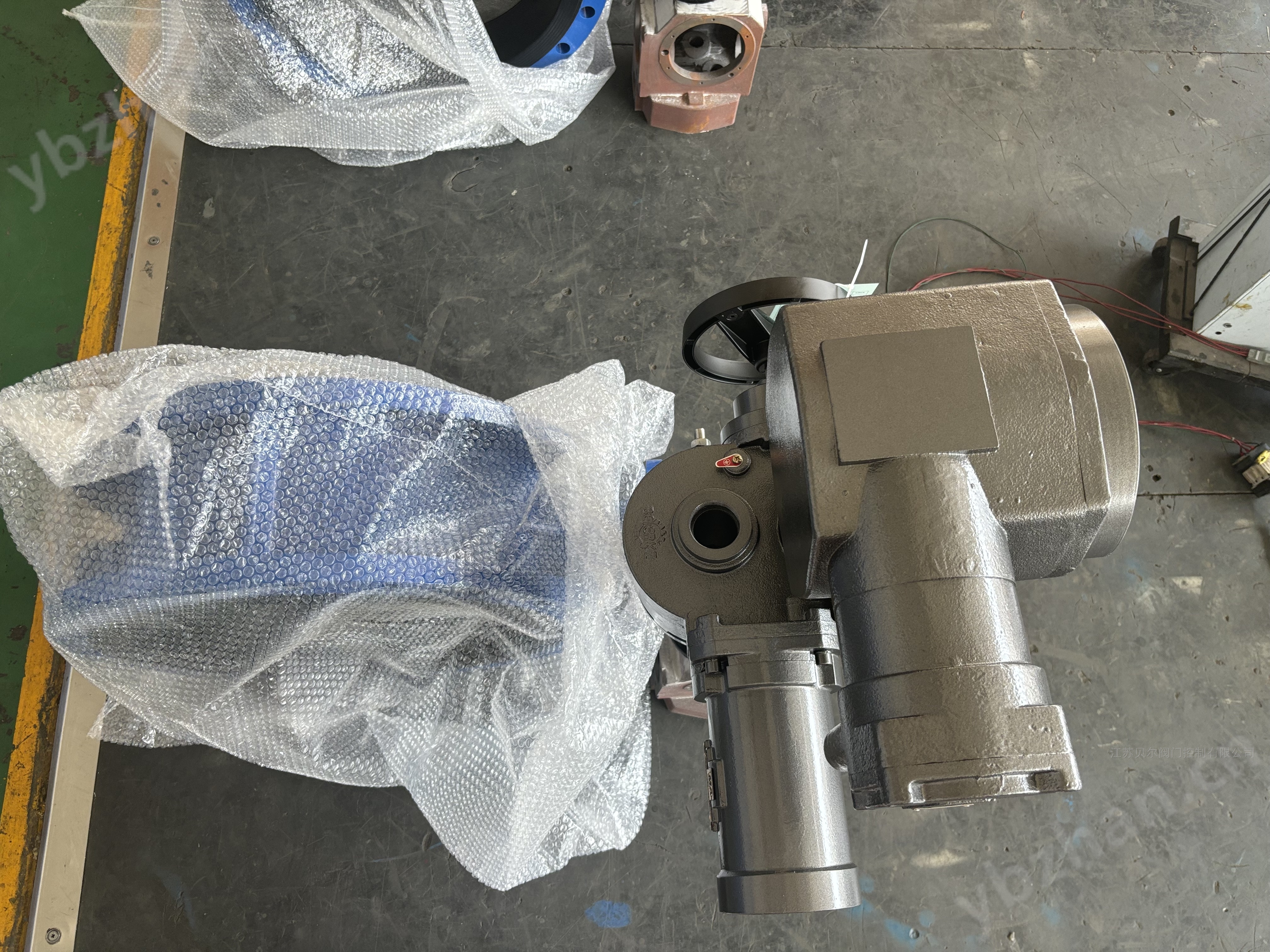

一、矿用整体防爆型电动装置简介
ZB系列隔爆型多回转阀门电动装置主要适用于启闭件做直线运动的阀门配套使用，如闸阀、截止阀、隔 膜阀、闸门、水闸阀等，用于对阀门的开启、关闭、调节(配上阀门隔爆控制箱)，是阀门实现远控、集 控和自控 的驱动装置。其具有功能全、性能可靠、控制系统、体积小、重量轻、使用维护方便等 特点。
本产品的性能符合GB3836.1 -2010《爆炸性气体环境用电气设备第1部分：通用要求》、 GB3836.2-2010 (爆炸性气体环境用电气设备 第2部分：隔爆型“d"》、GB3836.3-2010《爆炸性气体环 境用电气设备 第3部分：增安型“e" ( idt I EC 60079-7:1990)》及GB/T24922-2010《隔爆型阀门电动装 置技术条件》的规定，本产品经国家电气产品质量监督检验测试中心检定，取得了全系列的合格证， 可广泛应用于大多爆炸性气体环境中。
工作原理及型式
ZB系列电动装置采用隔爆外壳，把可能因产生火花、电弧的电路部分与壳体外爆炸性气体混合物隔开， 从而达到隔爆的目的。隔爆接合面参数符合GB3836.2-2010的规定，引入装置符合GB3836.1-2010的规 定。
型式分为矿用隔爆型和普通隔爆型，标志分别为“ExdlMb"和“Exd II BT4 Gb"。
引入装置型式为压紧螺母及压盘式。
二、矿用整体防爆型电动装置使用注意事项
1、本电动执行机构的安装形式无原则要求，但电机处于水平状态，电气箱盖处于水平或垂直向上状态为 安装形式，这样有利于润滑、调试、维护和手动操作；
2、安装时应保证维修检查人员拆卸各部件所需的空间；
3、安装与阀门连接的牙嵌轴向间隙不少于1 ~2mm；
4、当用于明杆阀门时，应检查阀杆伸出量与阀杆护套的长度是否相符；
5、安装、拆卸、调试时不可损伤密封面、密封件和防爆型电动执行机构的防爆面，并应在隔爆面上涂防 锈油；
6、当需要拆卸时，应先将手动手轮旋转数圈，在阀门稍开状态下进行；
7、安装前应检查铭牌的防爆标志与安装环境是否相符合；
8、接线盒上的接地螺丝须用接地导线可靠接地；
9、电动装置与阀门连接螺钉强度应采用8.8级；
10、电动装置在吊装时应选择合理吊装位置，避免掉落、磕碰等现象；
11、打开接线盒，用扳手拧开电缆引入装置的压紧螺母，将电缆线与接线盒中接线端子牢固相连接，确 认无误后盖上接线盒上盖，并拧紧紧固螺丝端子接线应牢靠，应按图10所示的方法，用弯头夹住电线。接线 盒有4个引入装置，1个引入电机动力电缆，三个引入控制电缆，使用的动力线电缆必须有地线，并与接线盘 上的接地端子相接。引入电缆直径规格见表5。接好线后应装好压紧密封圈，密封圈的邵氏硬度应为45~55 度，损伤及老化的应及时更换。
