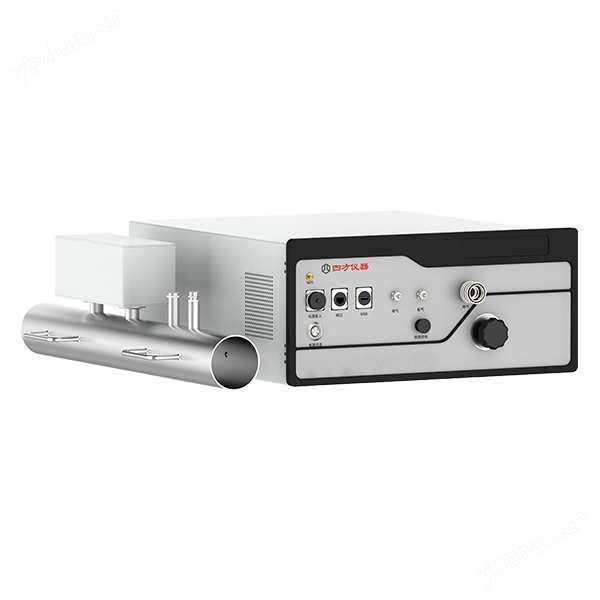

产品名称：便携式尾气排放测试系统
产品型号：Gasboard-9805
产品概述
便携式尾气排放测试系统Gasboard-9805由四方仪器自主研发，专为机动车实际驾驶排放测试试验设计，能够连续实时测量或采集CO、CO2、NO、NO2、NOx、O2、THC等气体污染物体积浓度，以及颗粒物数量浓度、排气流量、全球定位数据、气象数据、OBD参数等，具备测试过程引导、自动计算排放总量、导出测试报告等功能，可满足全球机动车实际驾驶排放法规的认证测试、在用符合性测试及相关研发测试需求。
产品特性
核心传感技术自主可控
全生命周期一站式服务
体积小、重量轻、能耗低
易于安装使用，锂电池续航可达8小时以上
模块化设计，即插即用
灵活匹配各种法规试验及研发试验需求
高标准防水和抗震
在各种恶劣工况下保持测试性能稳定
系统配置
技术参数
| 主机系统 | ||||
| 气体组分 | CO | CO2 | NO | NO2 |
| 测量原理 | NDIR | NDIR | NDUV | NDUV |
| 测量量程 | 0-0.5~5% | 0-5~20% | 0-3000 ppm | 0-1000 ppm |
| 响应时间 | T10-90＜2.5s | |||
| 准确度 | ≤±2.0%RS或≤±0.3%FS | |||
| 线性度 | 判定系数：≥0.998；标准差：≤1%FS；斜率：0.99～1.01；截距系数：≤0.5%FS | |||
| 重复性 | ≤±0.5%FS | |||
| 漂移 | ≤±1%FS/8h | |||
| 运行环境 | 环境温度：-10~45℃；环境湿度：≤90%RH；海拔高度：0~3000m | |||
| 排气流量计 | ||||
| 排气温度范围 | -5℃~500℃ | |||
| 排气温度测量准确度 | ≤±1%读数或±2℃ | |||
| 排气流量测量量程 | 10-600kg/h；100-2000kg/h | |||
| 排气流量测量准确度 | ≤±2.0%读数或≤±0.5%满量程 | |||
| 排气流量测量线性度 | 判定系数：≥0.990；标准差：≤1%满量程；斜率：0.99～1.01；截距系数：≤1%满量程 | |||
| 响应时间 | ＜1s | |||
| THC/CH4分析仪 | ||||
| 气体组分 | THC | CH4 | ||
| 测量原理 | HFID | NMC-FID | ||
| 最小量程 | 0-100 ppmC | 0-100 ppmC | ||
| 最大量程 | 0-10000 ppmC | 0-3000 ppmC | ||
| 响应时间 | T10-90＜2.5s | |||
| 准确度 | ≤±2.0%RS或≤±0.3%FS | |||
| 线性度 | 判定系数：≥0.998；标准差：≤1%FS；斜率：0.99～1.01；截距系数：≤0.5%FS | |||
| 重复性 | ≤±0.5%FS | |||
| 漂移 | ≤±1%FS/8h | |||
| PN分析仪 | ||||
| 最小粒径限制 | 23 nm或10 nm | |||
| 测量原理 | 电晕荷电计数法 | |||
| 测量量程 | 600-1.3*109 #/cm3 | |||
| 测量准确度 | ≤±10% | |||
| VPR去除效率 | >99.0%（C40） | |||
| 响应时间 | T90＜5s | |||
| NH3/N2O分析仪 | ||||
| 气体组分 | NH3 | N2O | ||
| 测量量程 | 0-1000 ppm | 0-1000 ppm | ||
| 响应时间 | T10-90＜2.5s | |||
| 准确度 | ≤±2.0%RS或≤±0.3%FS | |||
| 线性度 | 判定系数：≥0.998；标准差：≤1%FS；斜率：0.99～1.01；截距系数：≤0.5%FS | |||
| 重复性 | ≤±0.5%FS | |||
| 漂移 | ≤±1%FS/8h | |||
