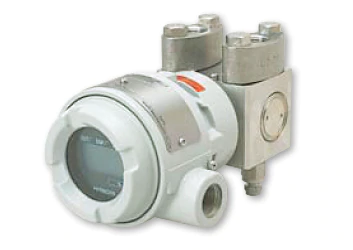

温压补偿式差压变送器 EDR-N7C
长期以来受到广大客户关爱眷顾的N6系列已经升级了。
通过与饱和蒸气压校正功能型号（原产品型号：EDR-N6B）进行合并，1台便可进行温度/压力补偿，及饱和蒸气压补偿。
另外，也补偿增加了基准量程800，提高了低流量量程测量的精度。
- ※
- 设置、改变本产品的设定值需要使用Ver1.30或更高版本的DCR型智能通讯器。
规格
| 项目 | 规格 | |
|---|---|---|
| 电源电压 | DC11.4～42.0V（使用通讯器通信时为16.7～42.0V DC） | |
| 输出信号 | DC4～20mA | |
| 容许负载电阻 | 600Ω（电源电压为DC24V时） | |
| 环境温度范围 | 防水型 | -20～85℃ |
| 防爆型 | -20～55℃ | |
| 结构 | JIS C 0920 保护等级 IP67 | |
| 放大器罩 | 铝合金 | |
| 接线端口 | G1/2 | |
| 涂色 | 浅灰（耐酸涂） | |
| 项目 / 型号 | EDR-N7C 温压补偿式差压变送器 | ||
|---|---|---|---|
| 差压 | 基准档位 | 800 | 8000 |
| 档位设置范围 | -8～8kPa | -80～80kPa | |
| 测量量程 | 0.5～8kPa | 2～80kPa | |
| 精度 | ±0.2%※ | ±0.1%※ | |
| 压力 | 档位设置范围 | 0～5MPa abs | |
| 测量量程 | 0.2～5MPa abs | ||
| 精度 | ±0.1%※ | ||
| 温度 | 测量范围 | -200～850℃ | |
| 测量量程 | 50℃以上 | ||
| 输入 | Pt100Ω (JPt100Ω亦可） | ||
| 精度 | ±0.1%※ | ||
| 材质 | 接液膜片 | 哈氏合金C | |
| 接液部 | SUS316 | ||
| 过程接口 | Rc 1/4（无椭圆形法兰） | ||
| 重量 | 约3.3kg | ||
- ※
- 精度随测量量程改变。
