| 检测气体 | 丙烷（C3H8） | ||
| 检测原理 | 催化燃烧原理、红外原理 | ||
| 测量范围 | 0-99%LEL、0-10000ppm、5%VOl、10%VOL、50%VOL、70%VOL | ||
| 分 辨 率 | 0.1%LEL、1ppm、0.01%VOL | 气体单位 | %LEL、%VOL、ppm |
| 检测方式 | 泵吸式 | 报警方式 | 声光报警、振动报警 |
| 精 度 | ≤±3%（F.S） | 重 复 性 | ≤±1% |
| 线性误差 | ≤±1% | 零点漂移 | ≤±1%（F.S/年） |
| 响应时间 | ≤20秒 | 恢复时间 | ≤30秒 |
| 防爆类型 | 本质安全型 | 防护等级 | IP65 |
| 防爆标志/编号 | Ex ib IIC T3 GB/ CNEx22.2680X | 电池容量 | 3.7VDC，3000mAh |
| 工作温度 | -20℃～+70℃ | 相对湿度 | 10%～95%RH （非凝露） |
| 数据保存 | USB导出（标配存储10万条） | 传感器寿命 | 两年以上 |
| 压力限制 | 86-106 KPa | 功耗 | 2.5W |
| 尺 寸 | 200*68.5*32(mm) | 重 量 | 200g |
一、系统适用范围：
本系统适用于废气排放、厂界总挥发性有机物浓度的时时在线监测，采用高精度光离子检测原理传感器。检测数据时时上传网络平台，以便实时在线监测企业VOCs 排放情况。
注意：本系统不适用于电离能较高的挥发性有机物排放监测。
二、PID及VOCS的定义：
2.1光离子化检测器photo ionization detector，——PID
光离子原理（PID）是使用紫外灯作为光源，使空气中有机物和部分无机物电离，但空气中的基本成分N 2 、O 2 、CO 2 、H 2 O、CO、CH 4 等不被电离。电离产生的电子和带正电的离子在电场作用下，形成微弱电流，通过检测电流强度来反映该物质的含量。
2.2 挥发性有机物volatile organic compounds——VOCs
三、系统的组成：
系统由PID原理的VOCs测仪，气体采样、气液、粉尘分离，气体预处理系统，联动控制、数据采集、上传平台。
3.1 VOCs检测仪：PID光离子传感器，浓度检测主处理，数据输出及控制
3.2 气体采样：气管，油水分离器（气液、粉尘分离器）
3.3 预处理系统：气体干燥，水份排出
3.4 联动控制：可实现超标报警控制风机，排气扇启动及关闭
3.5 数据采集：数据可上传电脑，时时保存现场浓度数据，存储间隔时间可调整
3.6 GPRS上传：现场VOCs浓度通过模块与平台连接。 四、系统机柜组成示意图：
五、VOCs检测仪参数：
六、设计标准：
◆ GB3836.1-2010 《爆炸性气体环境用电气设备 第1部分：通用要求》
◆ GB3836.4-2010 《爆炸性气体环境用电气设备 第2部分：本安型“i” 》
七、行业引用文件：
GB 16171-1996《炼焦炉大气污染物排放标准》
GB 18483-2001 《饮食业油烟排放标准》
GB 20950-2007《储油库大气污染物排放标准》
GB20951-2007《汽油运输大气污染物排放标准》
GB 21902-2008《合成革与人造革工业污染物排放标准》
GB 27632-2011《橡胶制品工业污染物排放标准》
GB 14554-1993《恶臭污染物排放标准》
HJ/T 212 《污染源在线自动监控（监测）系统传输标准》
DB 44/814 《家具制造行业挥发性有机物排放标准》
DB 44/815 《印刷行业挥发性有机物排放标准》
DB 44/816 《表面涂装(汽车制造业)挥发性有机化合物排放标准》
DB 44/817 《制鞋行业挥发性有机化合物排放标准》
DB 44/1837 《集装箱制造业挥发性有机物排放标准》
八、系统外观：
本系统适用于废气排放、厂界总挥发性有机物浓度的时时在线监测，采用高精度光离子检测原理传感器。检测数据时时上传网络平台，以便实时在线监测企业VOCs 排放情况。
注意：本系统不适用于电离能较高的挥发性有机物排放监测。
二、PID及VOCS的定义：
2.1光离子化检测器photo ionization detector，——PID
光离子原理（PID）是使用紫外灯作为光源，使空气中有机物和部分无机物电离，但空气中的基本成分N 2 、O 2 、CO 2 、H 2 O、CO、CH 4 等不被电离。电离产生的电子和带正电的离子在电场作用下，形成微弱电流，通过检测电流强度来反映该物质的含量。
2.2 挥发性有机物volatile organic compounds——VOCs
三、系统的组成：
系统由PID原理的VOCs测仪，气体采样、气液、粉尘分离，气体预处理系统，联动控制、数据采集、上传平台。
3.1 VOCs检测仪：PID光离子传感器，浓度检测主处理，数据输出及控制
3.2 气体采样：气管，油水分离器（气液、粉尘分离器）
3.3 预处理系统：气体干燥，水份排出
3.4 联动控制：可实现超标报警控制风机，排气扇启动及关闭
3.5 数据采集：数据可上传电脑，时时保存现场浓度数据，存储间隔时间可调整
3.6 GPRS上传：现场VOCs浓度通过模块与平台连接。 四、系统机柜组成示意图：
五、VOCs检测仪参数：| 检测气体 | TVOC | ||
| 检测原理 | PID光离子 | ||
| 测量范围 | 0-120mg/m3 | ||
| 分 辨 率 | 0.01mg/m3 | 单 位 | mg/m3 |
| 信号输出 | 4-20mA、RS-485、开关量 | 接线方式 | 4-20mA(三线制、二线制) RS-485（四线制） |
| 精 度 | ≤±3（F.S） | 重 复 性 | ≤±1% |
| 检测方式 | 泵吸式 | 显示方式 | 液晶彩屏显示 |
| 安装方式 | 管道流通式 | 零点漂移 | ≤±1%（F.S/年） |
| 线性误差 | ≤±1% | 恢复时间 | ≤30秒 |
| 响应时间 | ≤20秒 | 防护等级 | IP65 |
| 防爆类型 | 防爆型Exd ⅡCT6 | 相对湿度 | 10%～95%RH （非凝露） |
| 防爆编号 | CNEx16.2947X | 供电电压 | DC 24V |
| 工作温度 | -20℃～+70℃ | 传感器寿命 | ≥8000小时 |
| 传输距离 | ≤2000米（有线传输） | 线缆选用 | Rvv 0.75屏蔽电缆 |
| 压力限制 | 86-106 KPa | 功耗 | 2.5W |
| 尺寸 | 230*180*90(mm) | 重 量 | 1.2kg |
| 标配附件 | 气体检测仪、 气体采样、气液、粉尘分离，气体预处理系、机箱、安装立柱，接入气体 ≤ 70 ℃ | ||
| 选配附件 | 高温降温手柄、 GPRS 传输模块、伴热管线、无线传输模块、声光报警器等 | ||
六、设计标准：
◆ GB3836.1-2010 《爆炸性气体环境用电气设备 第1部分：通用要求》
◆ GB3836.4-2010 《爆炸性气体环境用电气设备 第2部分：本安型“i” 》
七、行业引用文件：
GB 16171-1996《炼焦炉大气污染物排放标准》
GB 18483-2001 《饮食业油烟排放标准》
GB 20950-2007《储油库大气污染物排放标准》
GB20951-2007《汽油运输大气污染物排放标准》
GB 21902-2008《合成革与人造革工业污染物排放标准》
GB 27632-2011《橡胶制品工业污染物排放标准》
GB 14554-1993《恶臭污染物排放标准》
HJ/T 212 《污染源在线自动监控（监测）系统传输标准》
DB 44/814 《家具制造行业挥发性有机物排放标准》
DB 44/815 《印刷行业挥发性有机物排放标准》
DB 44/816 《表面涂装(汽车制造业)挥发性有机化合物排放标准》
DB 44/817 《制鞋行业挥发性有机化合物排放标准》
DB 44/1837 《集装箱制造业挥发性有机物排放标准》
八、系统外观：
| 检测气体 | 丙烷（C3H8） | ||
| 检测原理 | 催化燃烧原理、红外原理 | ||
| 测量范围 | 0-99%LEL、0-10000ppm、5%VOl、10%VOL、50%VOL、70%VOL | ||
| 分 辨 率 | 0.1%LEL、1ppm、0.01%VOL | 气体单位 | %LEL、%VOL、ppm |
| 检测方式 | 泵吸式 | 报警方式 | 声光报警、振动报警 |
| 精 度 | ≤±3%（F.S） | 重 复 性 | ≤±1% |
| 线性误差 | ≤±1% | 零点漂移 | ≤±1%（F.S/年） |
| 响应时间 | ≤20秒 | 恢复时间 | ≤30秒 |
| 防爆类型 | 本质安全型 | 防护等级 | IP65 |
| 防爆标志/编号 | Ex ib IIC T3 GB/ CNEx22.2680X | 电池容量 | 3.7VDC，3000mAh |
| 工作温度 | -20℃～+70℃ | 相对湿度 | 10%～95%RH （非凝露） |
| 数据保存 | USB导出（标配存储10万条） | 传感器寿命 | 两年以上 |
| 压力限制 | 86-106 KPa | 功耗 | 2.5W |
| 尺 寸 | 200*68.5*32(mm) | 重 量 | 200g |
-

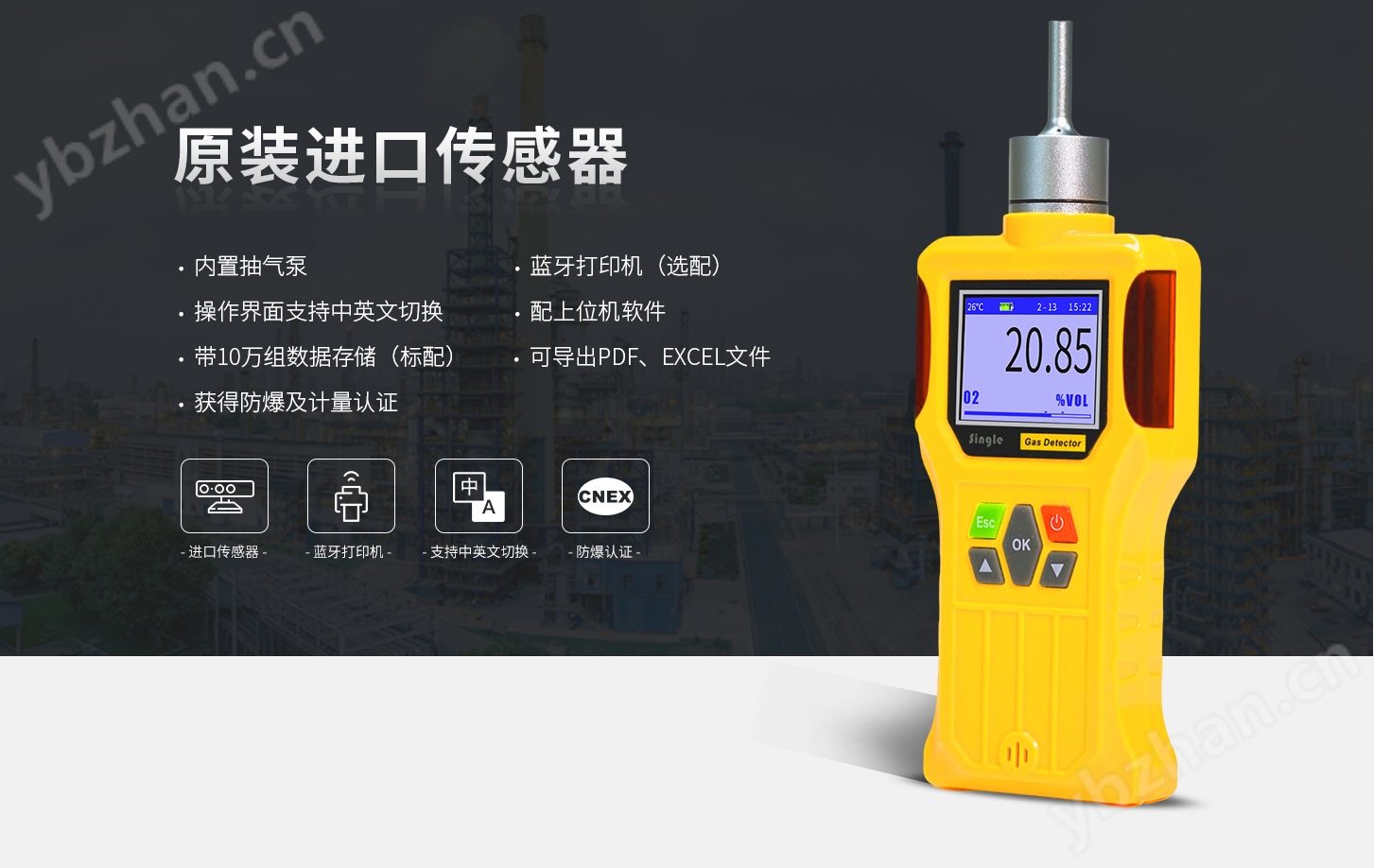

便携式丙烷检测仪
