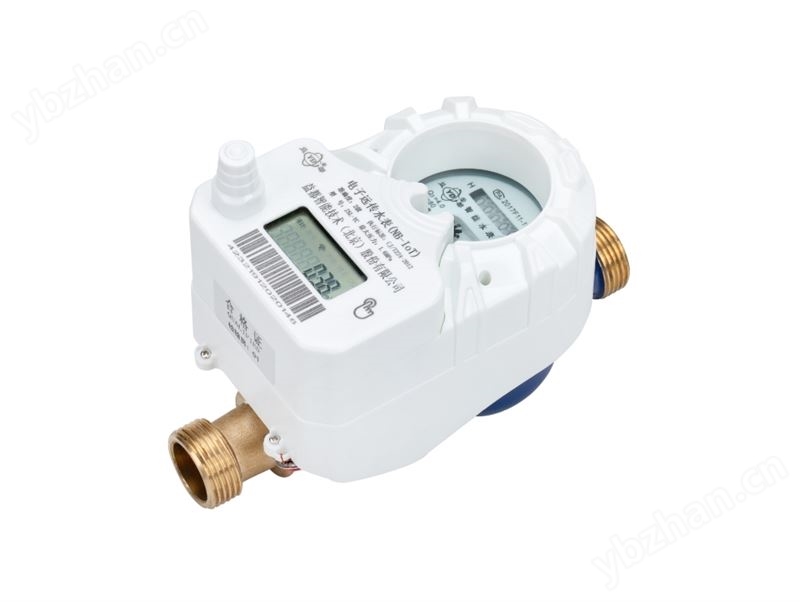

电子远传水表(阀控NB-IoT)

概述
ZSL-YC型电子远传水表(NB-IOT)是益都智能技术(北京)股份有限公司根据市场需求自主研发的一款基于NB通讯技术的新型智能仪表。水流入水表后,沿叶轮盒底部进水孔进入计量机构,推动叶轮旋转,并由叶轮盒上部出水孔流出,叶轮转速与水的流量成正比,叶轮转动经减速齿轮传递给指示机构记录出流经水表的使用水总量。记录的用水量数据通过NB-IoT无线网络接入技术可以与管理中心通信,进行无线抄表、网络充值、远程控制、故障检测等功能。
产品特点
- NB-IoT(Narrow Band Internet of Things),即基于移动蜂窝网络的窄带物联网,作为远距离无线通讯技术中的佼佼NB-IoT 具备高安全、广覆盖、低功耗、大连接和低成本五大亮点,有效保证数据传输稳定,传输距离不受限制
- 电子远传水表(NB-IoT)在继承了GPRS远程抄表功能的同时还拥有海量容量,相同基站通讯用户容量是GPRS远程抄表的10倍
- 部件采用优质材料及防腐蚀处理,具有计量准确、经久耐用、维修方便等优点
- 结构紧凑防护等级高,可达IP68
- 采用无磁采样模式,不惧外部强磁干扰,保证计量准确
- 直接读取字轮数据,保证机电数据一致性(光电直读表)
- 内部使用高功率电池,持续使用时间≥6年
- 阀门防锈死功能设计,每月自动开关阀2次。
技术参数
- 该水表的各项技术指标均符合国家标准GB/T778-2007《封闭满管道中水流量的测量 饮用冷水水表和热水水表》,CJ/T224-2012《电子远传水表》的规定
- 水表的安全性能符合CJ 266—2008《饮用水冷水水表安全规则》的规定
- 准确度等级:2级
- 供电方式:功率型3.6V锂电池供电
- 温度等级:T30
- 允许工作压力:MAP≤1.0 MPa
- 通讯方式:NB-IoT
- 发射功率:23dBm±2dB
- 灵敏度:-129dBm±1dB
- 工作频段:850MHz
安装尺寸
| 规格 (mm) | 长L(mm) | 宽W (mm) | 高H(mm) | Q3 (m³/h) | 量程比R |
| 15 | 165 | 92 | 130+38 | 2.5 | ≥80 |
| 20 | 195 | 92 | 130+38 | 4.0 | ≥80 |
| 25 | 225 | 92 | 130+38 | 6.3 | ≥80 |
| 32 | 225 | 92 | 130+38 | 10 | ≥80 |
