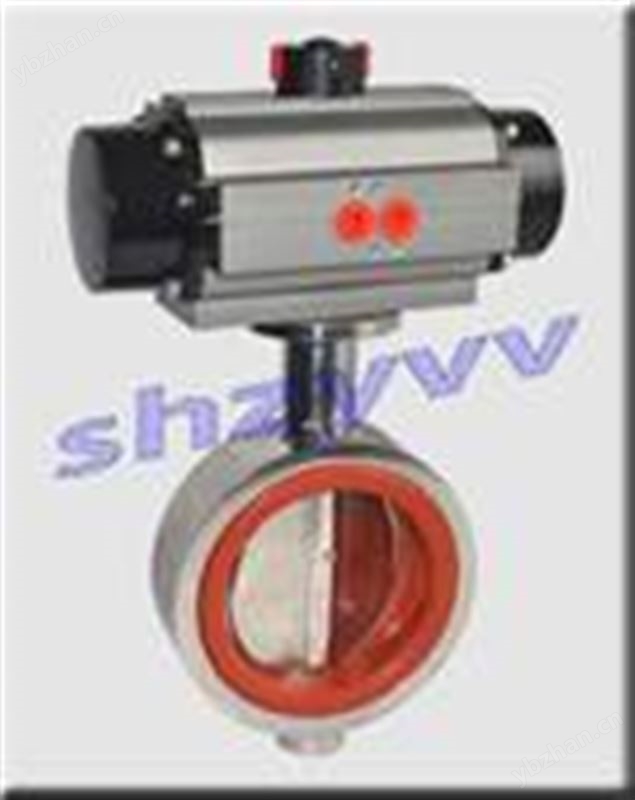

WSD671X气动对夹卫生级蝶阀 产品概述
WSD671X气动对夹卫生级蝶阀，由活塞式角行程气动执行器和对夹卫生级蝶阀组成。蝶阀阀体，蝶板采用不锈钢304,不锈钢316等材料，耐各种介质腐蚀，表面经过抛光处理，易清洗。阀体密封圈采用硅橡胶，食品级三元乙丙橡胶，氟橡胶等材料，可以实现双向密封，安全卫生。气动执行器通过压缩空气驱动蝶板转动90°，完成开关控制。可以配装电磁阀,行程开关,空气过滤减压阀等附件,实现远程自动开关控制。电磁阀可以接收控制系统开关信号，行程开关可以反馈给控制系统开关信号。调节控制时需要配装电气阀门定位器，根据控制系统输入4-20MA信号变化，比例控制蝶板转动角度，进行对管道内介质流量调节。
WSD671X气动对夹卫生级蝶阀 产品特点
- 对夹式连接，阀体采用不锈钢304,316材料，表面抛光处理。
- 采用硅橡胶和食品级三元乙丙橡胶橡胶阀座，用于卫生食品管线。
- 气动执行器驱动开关，动作迅速。
- 配电气阀门定位器可以实现比例调节控制，流量特性近似等百分比。
- 配电磁阀，行程开关，方便远程开关控制。
WSD671X气动对夹卫生级蝶阀 技术参数
| 型号 | 公称压力Mpa | 试验压力Mpa | 工作温度℃ | 适用介质 | |
| 壳体 | 密封 | ||||
| WSD671X-6 | 0.6 | 0.9 | 0.66 | 硅橡胶≤180℃，三元乙丙橡胶≤120℃，氟橡胶≤230℃ | 水，气体，油品 |
| WSD671X-10 | 1.0 | 1.5 | 1.1 | ||
| WSD671X-16 | 2.5 | 3.75 | 2.75 | ||
| WSD671X-150LB | 150LB | 3.1 | 2.2 | ||
| WSD671X-10K | 10K | 2.4 | 1.5 | ||
| 蝶阀设计标准 | GB/T12238-2008，GB/T12221-2005，GBT15188.2-1994，CJ/T261-2007，AWWA C504-2000，MSS SP-67-2002，API 609-1997 | ||||
| 蝶阀法兰标准 | GB/T9113-2010，JB/T79-1994，HG20592-2009，ANSI B16.5-2003，ASME B16.5-2009 | ||||
| 蝶阀检验标准 | GB/T13927-2008，JB/T9092-1999，API598-2009 | ||||
WSD671X气动对夹卫生级蝶阀 零件材料
| 零件名称 | 零件材料 |
| 阀体 | 不锈钢CF8（304），CF3M（304L）不锈钢CF8M（316），CF3M（316L） |
| 阀座 | VMQ硅橡胶，EPDM三元乙丙橡胶，FPM氟橡胶 |
| 阀板 | 不锈钢CF8（304），CF3M（304L）不锈钢CF8M（316），CF3M（316L） |
| 衬套 | 聚四氟乙烯 |
| 阀杆 | 304,316 |
WSD671X气动对夹卫生级蝶阀 气动执行器
| 执行器型号 | GT、AT、AW系列单双作用气动执行器 |
| 气源压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 使用温度 | -20～+90℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
| 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) | |
| 可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
WSD671X气动对夹卫生级蝶阀 外形尺寸
公称压力0.6MPa，1.0MPa，1.6MPa，单位：mm
| 公称通径mm | L（mm） | A（mm） | H（mm） |
| DN40 | 43 | 147 | 265 |
| DN50 | 43 | 147 | 265 |
| DN65 | 46 | 168 | 280 |
| DN80 | 46 | 184 | 285 |
| DN100 | 52 | 204 | 330 |
| DN125 | 56 | 262 | 355 |
| DN150 | 56 | 268 | 385 |
| DN200 | 60 | 296 | 445 |
| DN250 | 68 | 390 | 525 |
| DN300 | 78 | 454 | 620 |
| DN350 | 78 | 525 | 675 |
| DN400 | 102 | 532 | 705 |
| DN450 | 114 | 610 | 775 |
| DN500 | 127 | 722 | 880 |
| DN600 | 154 | 742 | 1020 |
订货须知：
蝶阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
气动执行器：1双作用气缸，2单作用气缸（常开式或常闭式），3气源压力
选配的附件：1电磁阀，2行程开关，3三联件，4定位器，5手轮机构
