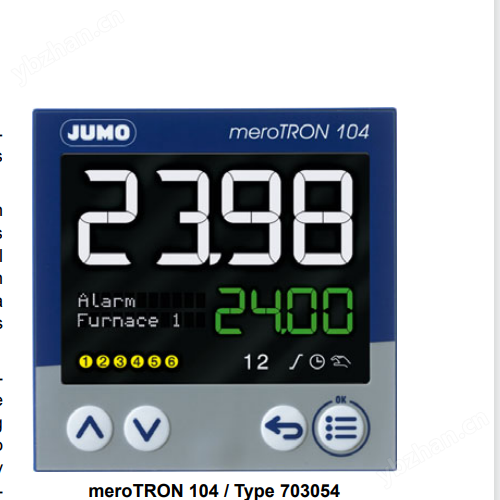

JUMO 703054 控制器 希而科 德国
JUMO 703054 控制器 希而科 德国
产品描述：这是一款用于测量和控制的数字式多功能控制器。它适用于各种自动化任务，具有模块化设计，可以配备多种输入（模拟量、数字量、计数器）、输出（继电器、逻辑输出、模拟量输出、固态继电器、开路集电极输出）和接口(USB、RS485、以太网、PROFINET)。
主要特点：
·快速响应：控制器输出的快速切换时间(10ms)特别适用于快速响应的加热元件（如陶瓷加热器），但建议使用逻辑输出。
·自整定(Autotuning):支持振荡法或阶跃响应法自整定，使非控制技术专家也能轻松匹配控制器参数。
·斜坡功能(Ramp function):可以设定上升或下降的斜坡速率来改变设定值。
·定时器(Timers):配备两个定时器，支持启动、制动、停止、延时、自锁和确认功能。
·服务计数器(Service counter):可统计开关频率或导通时间，并在达到设定值时发出信号。还包含一个运行小时计数器。
·数学与逻辑功能(Math and logic function):(可选功能)允许通过设置程序创建最多4个用户自定义的数学或逻辑公式。
·结构化文本(Structured text):(可选功能)允许用户创建自己的应用程序。
·自定义文本(Customizable texts):用户可创建最多100条自定义文本，并支持四种语言显示。
·塑料行业应用功能：包括实时钟、Boost功能（用于喷嘴清洁）、热流道启动斜坡等。
·实时时钟(Real-time clock):提供日期和时间。
·保持存储器(Retain memory):在断电后保留服务数据、计数器/定时器数据、程序状态等。
·可定制的操作层级(Customizable operating levels):用户可配置菜单结构和语言，并可锁定菜单防止非授权操作。
·设置程序(Setup program):通过PC软件进行配置和参数化。
·输入/输出：支持多种热电偶、RTD等模拟输入，以及数字输入/输出、计数器输入、模拟输出、继电器输出、逻辑输
出、开路集电极输出等。具体数量和类型取决于基本型号和选件。
·通讯接口：支持USB、RS485(Modbus RTU)、以太网(Modbus TCP)、PROFINET IO Device。
·尺寸：支持48x48mm(格式116)，48x96mm(格式108H),96x48mm(格式108Q),96x96mm(格式104)等面板安
装尺寸。
·接线：文档中详细列出了不同型号和选件对应的接线端子定义。
·订购信息：详细的订货号构成规则，包括基本型号、版本、最多6个选件以及额外代码(Extra codes,如数学逻辑模
块、结构化文本等)。
·附件：列出了可用的附件，如USB线、U盘、各种安装支架和外壳。
·环境条件：规定了存储和操作温度范围、海拔、湿度、振动和冲击的耐受等级。
(1) 型号解析：(Basic type)
型号 | 格式 | 参数描述 |
703051 | 116: 48 x 48 mm | - 1个模拟输入（通用） |
703052 | 108H: 48 x 96 mm | - 1个模拟输入（通用） |
703053 | 108Q: 96 x 48 mm | - 1个模拟输入（通用） |
703054 | 104: 96 x 96 mm | - 1个模拟输入（通用） |
(2) 版本 (Version)
编号 | 描述 |
8 | 标准配置，带有默认设置 |
9 | 客户特定配置（纯文本规格） |
选项 1 (Option 1)
编号 | 描述 |
00 | 未使用 |
01 | 1个模拟输入（通用） |
02 | 1个计数输入，频率为 12.5 kHz |
03 | 3个数字输入 |
04 | 1个继电器（切换接触 A；仅适用于型号 703052、703053、703054） |
05 | 1个继电器（无触点接触 A） |
06 | 2个继电器（无触点接触 A；仅适用于型号 703052、703053、703054） |
07 | 1个固态继电器，额定电流 1A |
08 | 1个数字输出（逻辑电平 0/14V） |
09 | 1个模拟输出 |
10 | 1个数字输出（逻辑电平 0/22V，电气隔离） |
12 | 1个以太网接口（Modbus TCP，设置程序；仅适用于型号 703051、703052、703053） |
13 | 1个 PROFINET IO 设备接口（2×RJ45；仅适用于型号 703051、703052、703053） |
14 | 2个开集电极输出 |
(4) 选项 2 (Option 2)
编号 | 描述 |
00 | 未使用 |
01 | 1个模拟输入（通用） |
02 | 1个计数输入，频率为 12.5 kHz |
03 | 3个数字输入 |
04 | 1个继电器（切换接触 A；仅适用于型号 703052、703053、703054） |
05 | 1个继电器（无触点接触 A） |
06 | 2个继电器（无触点接触 A；仅适用于型号 703052、703053、703054） |
07 | 1个固态继电器，额定电流 1A |
08 | 1个数字输出（逻辑电平 0/14V） |
09 | 1个模拟输出 |
10 | 1个数字输出（逻辑电平 0/22V，电气隔离） |
11 | 1个 RS485 接口（Modbus RTU；仅适用于型号 703051、703052、703053） |
14 | 2个开集电极输出 |
(5) 选项 3（仅适用于型号 703052、703053、703054）
编号 | 描述 |
00 | 未使用 |
01 | 1个模拟输入（通用） |
02 | 1个计数输入，频率为 12.5 kHz |
03 | 3个数字输入 |
04 | 1个继电器（切换接触 A；仅适用于型号 703052、703053、703054） |
05 | 1个继电器（无触点接触 A） |
06 | 2个继电器（无触点接触 A；仅适用于型号 703052、703053、703054） |
07 | 1个固态继电器，额定电流 1A |
08 | 1个数字输出（逻辑电平 0/14V） |
09 | 1个模拟输出 |
10 | 1个数字输出（逻辑电平 0/22V，电气隔离） |
14 | 2个开集电极输出 |
(6) 选项 4（仅适用于型号 703052、703053、703054）
编号 | 描述 |
00 | 未使用 |
01 | 1个模拟输入（通用） |
02 | 1个计数输入，频率为 12.5 kHz |
03 | 3个数字输入 |
04 | 1个继电器（切换接触 A；仅适用于型号 703052、703053、703054） |
05 | 1个继电器（无触点接触 A） |
06 | 2个继电器（无触点接触 A；仅适用于型号 703052、703053、703054） |
07 | 1个固态继电器，额定电流 1A |
08 | 1个数字输出（逻辑电平 0/14V） |
09 | 1个模拟输出 |
10 | 1个数字输出（逻辑电平 0/22V，电气隔离） |
14 | 2个开集电极输出 |
(7) 选项 5（仅适用于型号 703054）
编号 | 描述 |
00 | 未使用 |
12 | 1个以太网接口（Modbus TCP，设置程序） |
13 | 1个 PROFINET IO 设备接口（2×RJ45；选项 6 不适用） |
(8) 选项 6（仅适用于型号 703054）
编号 | 描述 |
00 | 未使用 |
11 | 1个 RS485 接口（Modbus RTU） |
(9) 电源电压
编号 | 描述 |
23 | AC 110 至 240 V ±10/-15%，频率 48 至 63 Hz |
42 | AC/DC 24 V ±10/-15%，AC 频率 48 至 63 Hz |
(10) 额外代码
编号 | 描述 |
000 | 无额外代码 |
214 | 数学和逻辑模块 |
221 | 结构化文本 |
234 | 第二控制通道 |
278 | 塑料技术功能（“plast"） |
879 | AMS 2750/CQI-9 标准 |
