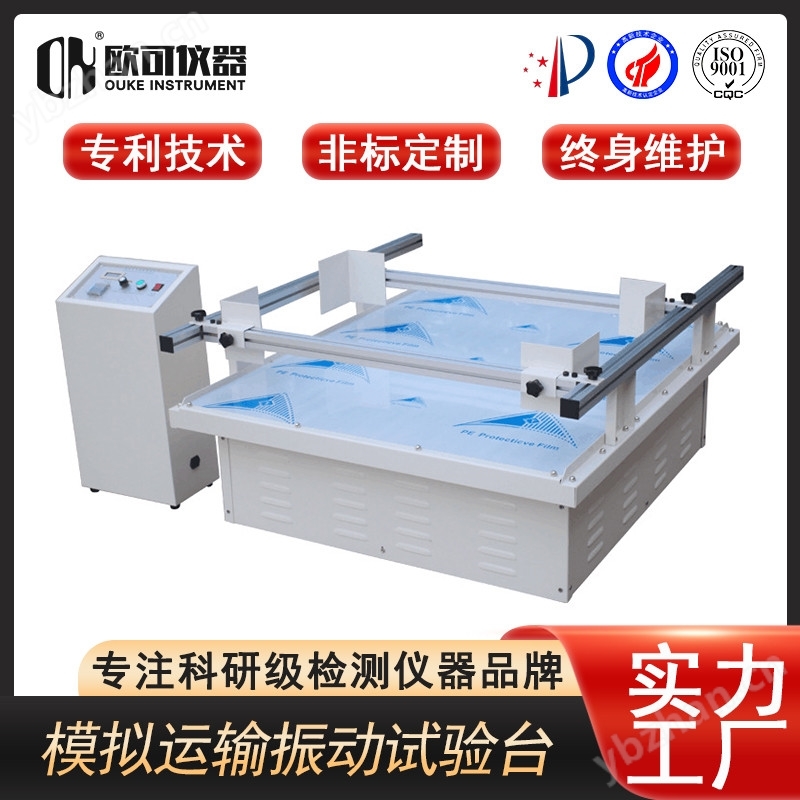

模拟运输振动试验机是一种环境与可靠性测试设备，用于在实验室内模拟产品在公路、铁路、海运、空运等各种运输环境中所遭受的振动和冲击。其核心目的是在短时间内，再现产品在长途、复杂运输过程中可能经历的力学环境，从而提前暴露产品结构、包装及功能上的缺陷。
二、 核心目的与重要性
评估包装保护性能：测试产品包装（纸箱、木箱、缓冲材料等）是否能有效保护内容物，防止因振动、冲击造成的损坏。
检验产品结构可靠性：发现产品内部结构（如焊接点、螺丝连接、PCB板固定、屏幕贴合等）的薄弱环节，避免因共振导致的疲劳断裂。
验证产品功能稳定性：确保产品在经历颠簸运输后，各项电气、机械功能依然完好，如电子元件的焊点不开裂、机械部件不松动。
缩短测试周期，降低成本：无需进行耗时漫长、成本高昂且不可控的实际路试，可在实验室内快速、可重复地进行加速测试。
满足标准与客户要求：符合国际（如ISTA、ASTM）、国家（如GB/T）及行业（如汽车、消费电子）的运输测试标准，是产品上市和交付的重要环节。
三、 主要类型与工作原理
根据产生振动的方式，主要分为两大类：
1. 机械式振动台
原理：利用旋转偏心质量块的离心力产生周期性激励力。通常由电机、偏心块和台面组成。
特点：
优点：结构简单，成本较低，易于维护，尤其擅长模拟低频、大位移的振动（如卡车在颠簸路面行驶）。
缺点：波形较单一（通常为正弦波），频率范围较窄，控制精度相对较低。
典型应用：主要用于包装运输测试，模拟公路运输环境。
2. 电磁式振动台
原理：基于“通电导体在磁场中受力”的物理定律。通过功率放大器将控制信号放大，驱动动圈在强磁场中运动，从而带动台面精确复现所需的振动波形。
特点：
优点：控制精度高，频率范围极宽（通常从几Hz到几千Hz），可产生精确的正弦波、随机波和复杂的冲击波形。可实现多自由度控制。
缺点：系统复杂，购置和维护成本高，需要配套冷却系统。
典型应用：用于更高要求的电子产品、汽车零部件、精密仪器、产品等的综合运输环境模拟和可靠性试验。
3. 液压式振动台
原理：通过伺服阀控制高压油驱动液压缸活塞运动，从而产生推力。
特点：推力大，位移大，适合重型、大尺寸试件（如整车的运输测试、大型机床、航空航天部件）。但高频性能较差，维护复杂。
四、 关键测试模式
正弦振动：
定义：频率随时间按一定规律（如对数扫频）变化，振幅固定的周期性振动。
目的：寻找产品的共振点，并在共振频率下进行驻留测试，考核结构的疲劳强度。模拟旋转机械（如发动机、车轮）引起的周期性激励。
随机振动：
定义：在给定时刻，其瞬时值无法预测的振动。能量在一定频率范围内连续分布，用功率谱密度 曲线来描述。
目的：最真实地模拟实际运输环境（如不平整路面引起的随机颠簸、海浪、空中紊流）。能同时激发产品所有频率的响应，是的运输振动测试模式。
冲击/碰撞：
定义：短时间、高能量的瞬态激励。模拟搬运中的跌落、急刹车、轨道接缝撞击等。
波形：半正弦波、后峰锯齿波、梯形波等。
五、 核心组成部分
一个完整的振动测试系统通常包括：
振动台体：产生振动的核心机械结构。
功率放大器：将控制仪发出的微弱信号放大，以驱动振动台（电磁式必需）。
数字控制系统：核心大脑，可编辑测试条件（频率、振幅、PSD谱等），并实时采集台面或试件的响应信号进行闭环控制，确保振动按预设“剧本”进行。
测量系统：包括加速度传感器 和数据采集器，用于测量和反馈振动量值。
冷却系统：为功率放大器和大功率台体散热（电磁式必需）。
测试夹具：将被测产品牢固、刚性地安装在台面上的专用工装，其特性直接影响测试准确性。
六、 典型测试流程
需求分析：确定测试目的、产品特性、遵循的测试标准（如ISTA 2A、3E， ASTM D999， GB/T 4857 系列等）。
制定测试大纲：根据标准或实际运输数据，确定振动类型（随机/正弦）、频率范围、加速度、测试时间等参数。
安装样品：使用专用夹具，将产品或包装件按实际运输状态固定在台面上，并安装传感器。
预测试：进行低量级的扫频或随机测试，检查系统连接和共振点。
正式测试：运行预设的测试程序。
中间/最终检查：测试过程中或结束后，立即检查产品外观、结构和功能。
数据分析与报告：记录测试数据、失效情况，并生成测试报告。
七、 应用行业
消费电子：手机、电脑、电视、家电。
汽车工业：内外饰件、车灯、控制器、电池包。
包装与物流：各类产品的运输包装件。
航空航天：机载设备、卫星部件。
精密仪器：光学设备、科学仪器。
模拟运输振动试验机是现代质量控制链上的关键一环，它将不可控的、漫长的实际运输风险，转化为实验室内的可控、可重复、可加速的科学实验。通过它，企业能够在产品投入市场前主动发现问题、改进设计，从而有效降低售后维修成本、提升品牌信誉，是实现“设计可靠性”和“包装有效性”工具。
