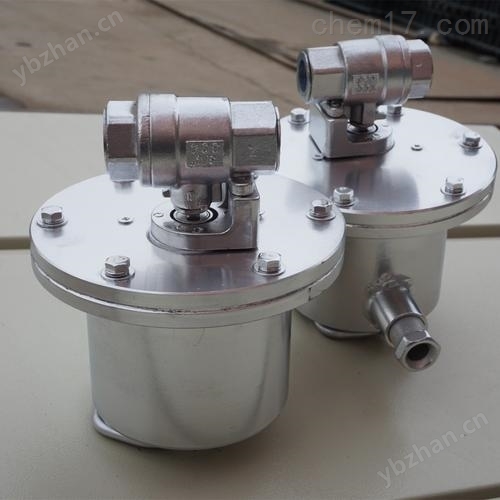

ExdⅠ矿用本安防爆型电动球阀产品说明
电动球阀是一种由球体旋转而开闭水路的电动阀门．其适应水质差、水压范围广的自动化降尘、防火自动控制洒水。作水路自动控制开关。工作过程中通电时间短、工作稳定可靠，是一种用途广、使用寿命长、输水能力高、抗干扰能力强的理想的水控制阀门。适用于煤矿井下泵房、洒水防尘、防火、灭火装置中水路自动控制及风门等气体管路的自动控制。矿用本安型电动球阀（以下简称电动球阀）主要适用于煤矿井下具有瓦斯、煤尘爆炸危险及水质差、水压范围广的自动化防尘、防灭火自动控制喷雾，作水路自动控制开关。该电动球阀可单独使用也可与其他监控系统关联配套使用。电动球阀是一种由球体旋转而开闭水路的新型电动阀门，其适应的供水压力范围广，不受泥沙、污水影响，供水通径大，工作过程中通电时间短、工作稳定可靠，是一种用途广、使用寿命长、输水能力高、抗干扰能力强的理 想的水控制阀门。
本电动球阀由控制电源电路、数字逻辑控制电路、旋转方向控制电路、采样保护电路、位置控制电路、外接电平控制信号接口电路，球阀开闭控制电压电路等组成。IN端和控制电路电压端为外部控制信号，控制球阀的开启与关闭。由方向控制电路检测球阀的工作位置。由位置控制电路检测球阀开启口径。球阀开启或关闭到位后电机停止转动。隔爆型电动球阀是一种由球体旋转而开闭水的新型矿用隔爆型电动球阀（以下简称电动球阀）,由于其适应的供水压力范围广、不受泥沙、污水影响、供水通径大、工作过程中通电时间短、工作稳定可靠、是一种代用电磁阀的理想替代产品。
防爆型式：隔爆型；防爆标志：ExdⅠ。
执行标准：Q/ZLH07-2008、MT/715-1997标准。
二. 正常工作条件:
电动阀应在下列条件下可靠的工作:
a) 海拔高度不超过2000m;
b) 环境大气压80-110kPa;
c) 环境温度-20-+40℃;
d) 周围空气相对湿度不大于95%(25℃时);
e) 具有甲烷混合物及煤尘爆炸危险的煤矿井下;
f) 在无显著振动的地方;
g) 在无破坏金属绝缘的气体和蒸气的环境;
h) 在无滴水的地方。
五、ExdⅠ矿用本安防爆型电动球阀工作方式
控制电动球阀开启或关闭由以下二种方法：
1、接入12v-24v控制电源电压，当IN端接入低电平时，电动球阀开启。开启到预定口径时球阀停止转动。当IN端接入高电平（8v-12v）或开路时，球阀关闭，关阀到位后球阀停止转动。此种方法电源板可不用。直接由驱动板上接线端子接入相应电平。接线方式见接线图图1。
2、接入额定控制电源电压（DC12v-24v,AC(50HZ)36v、127v、220v）,接通控制电路电压（DC12v-24v、AC(50HZ)36v、127v、220v）后球阀开启，开启到位后球阀停止转动。断开控制电路电压后球阀关闭，关闭到位后球阀停止转动。接线方式见接线图图2。
技术参数：
1、防型式：矿用本质安全型，防标志为ExibI；
2、额定工作电压：12VDC；
3、额定工作电流：≤150mA；
4、输入电压Ui：12.9VDC；
5、输入电流Ii：400mA：
6、内部电感Li：0.3mH；
7、内部电容Ci：OuF；
8、开启或关闭时间：10s～15s；
9、供水压力范围：0.2MPa～7MPa；
10、供水温度范围：O℃～60℃；
11、球阀口径：20mm；
12、电源电压波动适应性：当输入电压在10VDC～15VDC范围内波动时．电动球阀应能正常工作；
13、环境温度：0℃～40℃；
14、环境湿度：≤95%；
15、传输距离：≤100m；
16、连接电缆：煤矿用移动橡套软电缆连接，连接长度≤100m；
17、关联设备：ZP-127Z矿用自动洒水降尘装置主控箱；
18、电动球阀外形尺寸：230×180×215(mm)；
19．重量：7.2 kg。
使用与维护
根据使用场所提供的控制电源电压，接入相应的接线端子，合理选择球阀开闭控制方法。采用IN端控制时，IN与0v接线端接入低电平时球阀开启，开启到设定口径时自动停止转动。IN与0v接线端接入高电平（或开路）时球阀关闭，关闭到位后自动停止转动。采用控制电路电压开闭球阀时，接入控制电路电压到相应的接线端子，如：AC36v时，将36v接入N端子与36v端子。接通电源后球阀开启，开启到位后自动停止转动。断开电源后，球阀自动关闭，关闭到位后自动停止转动。球阀开启口径可调整。开启口径越大则开闭时间越长。应根据需要调整开启口径，以适应不同场合的要求。
安装与维修
1、该球阀安装时应将球阀装在整体下部，垂直于进水管道，避免将水喷入隔爆腔内，球阀与电源的安装距离与电缆截面有关，应合理装配电缆确保球阀正常供电。
2、维修时不得改变电路有关元、器件的参数、规格和型号等。
3、维修时先切断电源后维修，“严禁带电开盖！”。
