一、产品概述

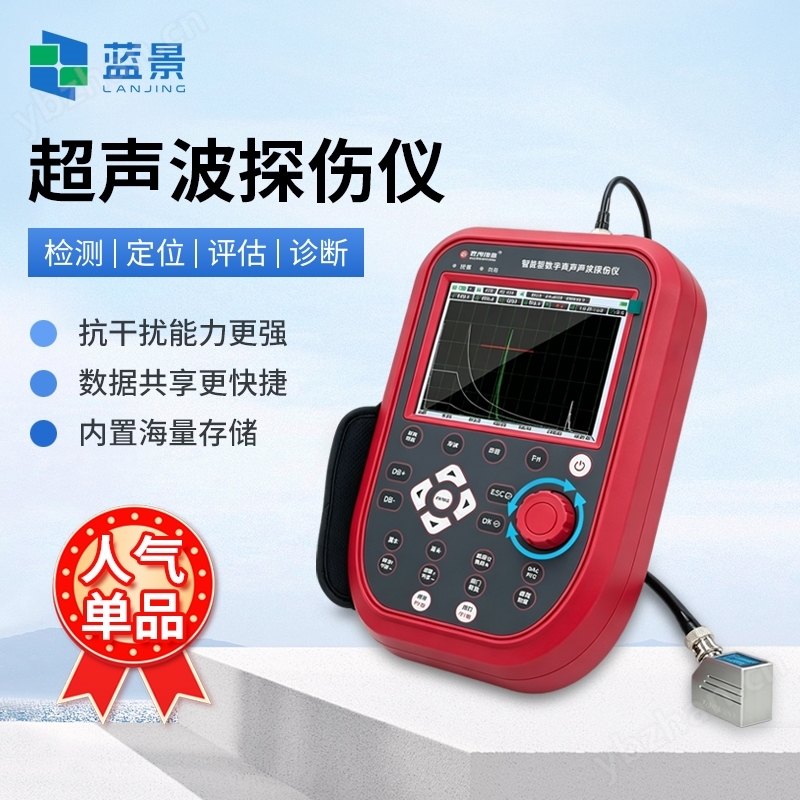

超声波金属焊缝无损探伤仪它能够快速、便捷、无损伤精确地进行工件内部多种缺陷(裂纹、疏松、气孔、夹杂等)的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程检测现场。超声波金属焊缝无损探伤仪广泛应用在锅炉、压力容器、航空、航天、电力、石油、化工、管道、军-工、船舶制造、汽车制造、机械加工、模具加工、冶金、金属加工、钢结构、铁路交通、核能电力、特检系统、高等院校等行业。具有灵敏度高、穿透力强、检测速度快、成本低、设备简单轻便和对人体无害等。
二、应用领域
船舶工业、轨道交通、金属加工业、高校科研、钢结构、石油化工、压力容器、压力管道
三、功能特色
1、外形结构
符合人体工程学设计，握感舒适；
工程塑料材质，轻盈耐用，抗干扰能力更强；
自带背板支架，可多角度倾斜放置，视觉体验更佳；
屏幕配备钢化玻璃，耐磨防划，使用寿命更长。
2、防护等级
符合IP65防护等级，可有效防水、防尘、防油，满足更多应用场景。
3、显示界面
中英文切换界面，主从式菜单+向导式操作，搭配快捷按键和数码旋轮，操作直观好上手；
5.7寸全数字真彩色液晶屏，分辨率达640X480，波形与界面显示直观清晰；
4种颜色方案可选，屏幕亮度自由调节，满足室内外场多景使用需求。
4、截屏和PDF探伤报告
支持实时截取所有页面及探伤报告，保存为BMP格式至U盘，可选择彩色或灰度模式；
探伤报告可导出为PDF文件存储于U盘，便于存档与打印，且文件内容可定制；
BMP图片和PDF文件可在电脑或手机上实时查看，数据共享更快捷。
5、检测范围
零界面入射时，钢中纵波检测范围为0-12000mm，且可连续调节。
6、发射脉冲
脉冲幅度：100V-500V八级选择，适用探头范围广；
脉冲宽度：在（0.0.0.510)µs 范围内连续可调，匹配不同频率探头；
探头阻尼：50Ω、150Ω 、250Ω、500Ω可选，满足灵敏度及分辨率的差异化需求；
工作方式：单晶直/斜探头、双晶直/斜探头及穿透探伤多种模式。
7、放大接收
硬件实时采样：16位高分辨率AD，320MHz速率，波形高度保真；
检波方式：支持正半波、负半波、全波、射频检波；
滤波频带：（0.2~20）MHz，自动匹配探头频率，无需手动调节；
闸门读数：单/双闸门可选，精准读取峰值；
增益：总增益量110dB，0、0.1dB、1dB、2dB、6dB 步进调节，带全自动及扫查增益功能，兼顾检测效率与准确性；
自动波高：机器默认自动波高高度为80%，可自行调节。
8、闸门报警
A、B闸门功能相同，门位、门宽、门高均可任意调节；
支持进波或失波报警，触发时有 LED 发光提示，异常警示更直观。
9、数据存储
内置海量存储，断电不丢数据，信息安全更有保障；
可存储300组探伤参数通道和1000组探伤报告，支持预设参数，自定义行业标准；
文件可通过USB/U盘导出，也能借U盘无限-量存储。
10、录像功能
可记录探伤过程并保存，支持本机或专用软件回放；
本机最多存10个录像（每个最长5分钟），U盘存储无限制；
便于学习和追溯分析，回放可暂停、快进、快退、停止。
11、探伤功能
探伤标准：内置各行业常用标准，可直接调用；
自动校准：探头零点、角度（K 值）自动校准，声速自动测量；
波峰记忆：实时检索缺陷最-高波，记录最-大值；
缺陷定位：实时显示水平、深度（垂直）、声程位置；
缺陷定量：实时显示当量dB值或尺寸；
缺陷定性：通过回波包络波形，辅助人工判断；
曲面修正：用于曲面工件，实时显示缺陷周向位置；
DAC/AVG：曲线自动生成，可补偿修正，随增益、声程、延时动态调整，显示任意孔径曲线；
AWS D1.1: 美国焊接学会标准，提供动态反射体“缺定级 ”，免手工计算（可开通拓展）；
焊缝图示：可设置焊缝形态参数，探伤中直观显示焊缝图和缺陷在焊缝中的位置；
裂纹测高：利用端点衍射波自动测量、计算裂纹高度；
门内展宽：放大回波细节，便于分析；
连续记录：实时记录波形，可存储、回放；
波形冻结：冻结显示波形，便于缺陷分析；
回波编码：1~9 次回波以不同颜色显示，便于判断位置；
峰值标记：实时捕捉并标记峰值；
B型扫描：实时扫查、横截面显示，呈现工件缺陷形状，结果更直观。
12、实时时钟
实时记录探伤日期与时间，确保数据可追溯。
13、通讯接口
配USB2.0高速接口，支持U盘模式和数据连接模式，方便与PC机进行数据备份、上传及下载。
14、电池模块
高容量锂电池，连续工作超12小时，满足长时间作业。
15、显示波形
可自定义闸门内波形颜色、填充和峰值标记，辨识度更高。
16、重复发射频率
本机最-大可达2000Hz，支持升级，上限可按探测范围、声速和发射宽度灵活调整。
17、升级程序
用户可通过U盘远程升级至最-新版本，过程安全稳定，避免黑屏和损坏。
四、技术参数
检测范围：(0~12000)mm
工作频率：(0.2~20)MHz
声速范围：(100~20000)m/s
重复频率：(20~2000)Hz
动态范围：≥36dB
垂直线性误差：≤1.5%
水平线性误-差：≤0.1%
分辨力：>42dB(5P14)
灵敏度余量：>65dB（深 200mmФ2 平底孔）
数字抑制：(0~80)%，不影响线性与增益
电噪声电平：≤10%
探头类型：直探头、斜探头 、双晶探头、穿透探头
闸 门：进波门、失波门 ；单闸门读数、双闸门读数 ，峰值触发，边沿触发
报警：蜂鸣报警，LED 灯报警
电源：直流（DC）9V，锂电池连续工作 12 小时以上
外型尺寸：260×170×55(mm)
主机重量：1.1kg
工作温度：（-30℃~+55）℃
相对湿度：(20~95)%RH
五、标准配置
1探伤仪主机1台
2直探头 1 个
3斜探头 1 个
4电源适配器1 个
5BNC 探头连接线1 条
6数据连接线1条
7耦合剂 1瓶
8U 盘存储器1 个
9使用说明书1 本
10合格证 1 张
11保修卡 1 张
12检测报告 1 张
13仪器箱 1 个
