氮气专用流量计，氮气专用流量计厂家供应

氮气专用流量计

江苏奥科仪表有限公司

T:/    柏经理

本公司将以优质的产品、优惠的价格、优良的服务积极参与市场竞争，竭诚与各界朋友，新老客户诚信合作，共创辉煌。

氮气专用流量计是我们公司明星产品

我们公司的服务宗旨是“诚信做事，诚信做人”让客户满意，放心，省心！

氮气专用流量计是一种新型流量仪表。它采用了新一代流量传感器，具有其它流量计不可兼得的许多优点，与国内外同类产品相比具有许多新特点。它是根据流体中插入物体所产生的旋涡个数与流速成比例制成的。然后再把旋涡产生压力的变化作为应力的变化而进行检出，输出与流量成正比的4～20mA电流脉冲或直流电流输送到接收仪表。

◇氮气专用流量计品种齐全、测量范围广、精度高
◇氮气专用流量计检出传感器不与介质接触，可靠性高
◇氮气专用流量计气液通用，适用范围广
◇氮气专用流量计没有可动部件，构造牢固简单，使用寿命长
◇氮气专用流量计压力损失小，计量成本便宜
◇氮气专用流量计检出传感器可互换，换后不需标定，便于维护
◇氮气专用流量计插入式流量计可进行不断流拆卸
◇氮气专用流量计耐腐蚀，安全，防爆

测量介质：液体、气体或蒸汽
测量管径：10～2500mm
测量范围：液体0.35～9m/s，气体或蒸汽4～70m/s，（0℃，1大气压时）
精    度：指示值的±1%， 指示值的±2.5%（插入式）（雷 数2×104～7×106）
输出信号：脉冲输出：4～20mA电流脉冲二线制，脉宽0.5ms或0.25ms
模拟输出：4～20mADC二线制
电源电压：12-45V[负载电阻=50（电源电压-12）
流体温度：-40～300℃
流体压力：-0.1MPa～法兰额定值
环境温度：-40～80℃，-20～60℃ （带现场指示表）
环境湿度：5～99%RH
接线连接孔：M20×1.5内螺纹
主要材料：
普通型：发生体及主体为1Cr18Ni9Ti；
防腐型：内衬和发生体均为聚四氟乙烯；外壳为1Cr18Ni9Ti；
仪表盒：不带表头为1Cr18Ni9Ti；带表头为铸铝。
重 量：参见外形尺寸图。

1）氮气专用流量计流量计通径选择
流量计的通径可根据zui大使用流量Qv来选择。为了获得尽可能宽的流量测量范围，正常使用流量应不小于流量计额定zui大流量的1/2。为保证流量计的准确度，雷诺数范围应在2×104～7×106内。 选择流量计通径时，应将已知标准状态（1大气压，0℃）下的流量换算为工况状态下的流量，以便从表（1.2）中选用适当的流量计。
1.将标准状态下的密度ρN换算成工况下密度ρ。

2. 求出工况下的流量Qv：a)由标准状态体积流量求出Qv：
a）由标准状态体积流量求出Qv：

3）动态粘度η与运动粘度的换算：η=μρ
4）雷诺数：

以上式中：
ρ—工况下密度（kg/m3）
ρN—标准状态下密度（kg/m3）
P— 工况下压力（MPa）
T— 工况温度（℃）
Qv—工况体积流量（m3/h）
QN—标准状态下体积流量（Nm3/h）
Qm—质量流量（kg/h）
η—动态粘度（Pa?S）
RD—雷诺数
D—流量计管径或插入探头直径（mm）

表1 不同通径下流量计液体、气体zui大流量及所对应的zui大频率

注：1、液体zui小流量可从图1查找，气体和过热蒸汽可从图2查找。
2、对于插入式流量计而言，管径从200～2500mm其zui大流量可按流速（液体9m/s，气体75m/s）计算。其zui小流速可通过表1、表2、图1、图2、DN50zui小流量来计算，再得出某管径下zui小流量。

2）压力损失
水在流速7m/s时为0.054Mpa，大气压下的空气在流速75m/s时为830H2O，压力损失由下式计算。

△Ρ＝1.1×10-6×ρ?V2
式中：△Ρ——压力损失（Mpa）
ρ——流体密度（kg/m3）
V——流速（m/s）
氮气专用流量计表2 常用气体介质的标准状态密度

饱和蒸汽实例
试确定DN50流量计用于7bar饱和蒸汽的量程范围。由表3可查得：DN50 7bar量程范围是84-1835kg/h 还可得到以下信息：饱和蒸汽温度165℃，密度3.67kg/m3。

液体zui小流量（线性）

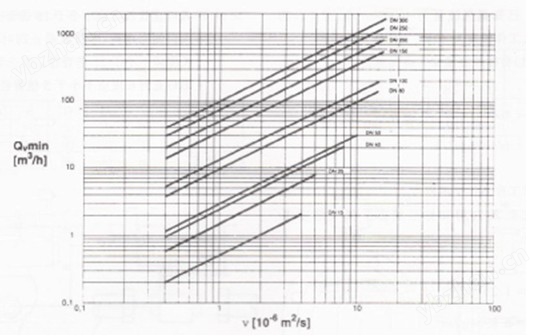

图1   液体zui小流量与运动粘度的关系

气体/过热蒸汽zui小流量

例2：已知氮气流量为4600Nm3/h,工作压力0.7Mpa,工作温度为40℃，选择流量计通经。
解：1）将标准流量变为工况流量

求工作条件下的密度
首先查表2，得知标准状态下氮气密度1.25kg/Nm3

3）通过表1和图2可知
φ80 流量计的测量范围   40~1375m3/h
φ100 流量计的测量范围   70~2120m3/h
φ80 流量计的测量范围   200~4771m3/h
根据选型原则常用流量不小于额定zui大流量的1/2。所以应选φ80流量计。
当选择的流量计管径比实际工作管径小时，应采用变径管以保证准确测量。见图3

图3   变径管的直管段要求

将流量计安装在管道上请遵循以下要点：
◇氮气专用流量计流量计入口和出口的管道条件
◇氮气专用流量计为了确保达到的运行效果，流量计入口的规则流速发布应不受干扰。
◇氮气专用流量计入口直管长度应不小于15倍管径。
◇氮气专用流量计入口侧有弯头、缩管或截止阀时，入口直管长度应不小于25倍管径。
◇氮气专用流量计出口直管长度应不小于5倍管径（图4）

图4   入口和出口直管段

流量调节阀应尽可能安装在流量计下游侧（图5）。

图5   氮气专用流量计调节阀的安装位置

当介质温度大于100℃时，下表中H加高200mm。
6.1 管接头式

6.2 氮气专用流量计无法兰式

表4

注：①以上参数仅适用于法兰夹持式2.5MPa以下压力规格的涡街流量计。
②安装法兰为专用法兰，出厂时已配备，安装法兰的标准为企业标准，推荐使用。
说明：
①以上尺寸仅供设计选型时参考，实际尺寸以出厂或定货时确认为准。
②常用无缝钢管直径为公制钢管直径，如采用英制钢管，需在定货时注明。
③管道对焊式、螺纹连接式、卡箍连接式、固定插入式、球阀插入式的结构外形尺寸，以及高温型、超低温型的外形尺寸以出厂或定货时确认为准。
④流量计安装法兰采用企业标准或国家标准GB/T9119-2000，也可根据用户需要采用国家其他部门或行业标准，或采用其他国家标准（美标、德标、日标等），如需特殊标准请在定货时注明。
6.3 法兰式

表5

注：①以上参数仅适用于法兰连接式1.6MPa以下压力规格的涡街流量计。
②仪表长度为标准型尺寸，带一体化温压补偿型仪表长度相应加长50mm。
③法兰连接式涡街流量计出厂时不配带管道法兰和螺栓，用户需另行购买，连接法兰的标准为GB/T9119-2000突面板式平焊钢制管法兰。

6.4插入式
表6   L2和G2为配球阀时杆长及重量
