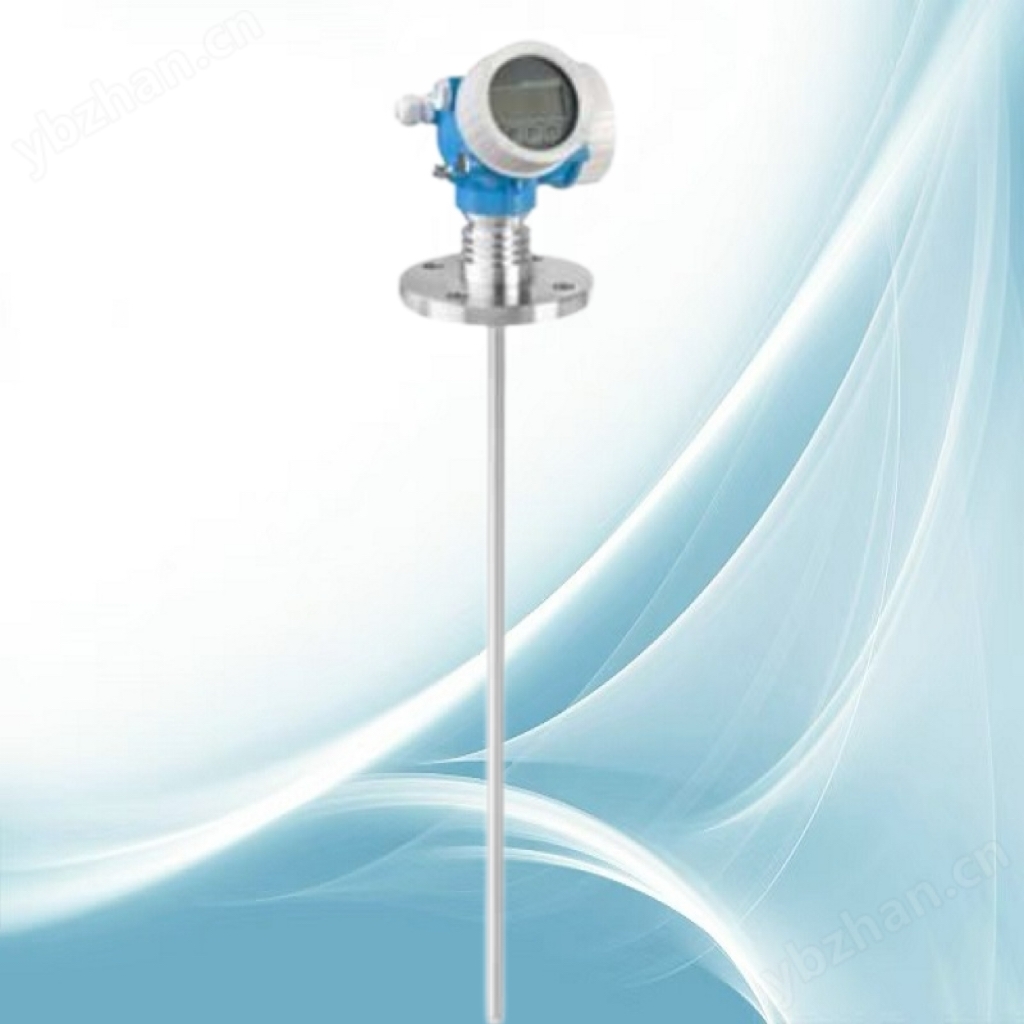

德国E+H导波雷达物位计
产品定位
FMP54 = 高温高压专用导波雷达（TDR），面向严苛液相工况
德国E+H导波雷达物位计德国E+H导波雷达物位计
产品定位
FMP54 = 高温高压专用导波雷达（TDR），面向严苛液相工况
二、测量原理
时域反射 TDR 导波雷达，电磁波沿探头传导；不受液面波动、泡沫、蒸汽干扰；支持液位连续测量，同轴探头适配狭小旁通管 / 导波管。
三、核心技术参数
测量精度
杆式 / 同轴：±2 mm
缆式 ≤15 m：±2 mm；缆式＞15 m：±10 mm
杆 / 缆式 ≥1.6；同轴探头 ≥1.4（适合低介电轻质油）
温度范围（两种密封版本）
XT 标准型：−196 ℃ ～ +280 ℃
HT 高温陶瓷石墨密封：−196 ℃ ～ +450 ℃
过程压力：真空～400 bar（核心优势）
接液材质可选
304、316L、Alloy C22 哈氏合金、陶瓷探头
电气与通讯
两线制 4…20mA HART；可选 PROFIBUS PA / FF 现场总线；支持蓝牙 SmartBlue 手机调试
外壳：铝合金 / 不锈钢外壳，IP66/IP68
特色结构
陶瓷 - 石墨气密馈通，气密型防泄漏结构；内置气相补偿，适合高压蒸汽工况
认证
ATEX/IECEx/NEPSI 防爆；WHG 防溢流；SIL2（单台）/SIL3（冗余）；可选锅炉认证、船级社认证
四、核心优势
✅ 行业温压区间，兼顾深冷 LNG 与 450℃高温高压蒸汽、导热油；✅ 气密型过程密封，适合有毒、易挥发介质（液氨、芳烃等）；✅ 缆式最长 45m，适合高大立式高压储罐；同轴探头适配狭小旁通导波管；✅ 内置 Heartbeat 心跳自校验，免拆罐在线诊断，满足 SIL 安全回路；✅ 气相补偿算法，高压蒸汽环境测量稳定性远超普通导波雷达；✅ HistoROM 组态一键拷贝，仪表更换调试便捷。
