TW6系列高负载运动平台｜重载六自由度并联仿真与姿态调姿一体化解决方案
一、行业背景与重载工况核心痛点
航空航天、重型商用车、船舶海洋工程、特种装备、大型工程机械研发领域，全尺寸整机、重型舱体、大吨位总成的动态仿真、姿态对接、环境可靠性测试需求持续扩容，高负载运动平台作为重载工况下六自由度运动复现的核心装备，成为制造与科研试验的刚需载体。当前行业通用设备普遍存在四大突出痛点，直接制约试验精度与项目落地效率：
1. 承载区间窄、重载刚度不足
常规中小型运动平台额定载荷仅百公斤至数吨，无法覆盖整车、大型航空构件、舰载重型设备等 1–50 吨重载工况；普通重载设备未做整体结构有限元强化，满负荷长期运行易出现台面形变、支链受力失衡、姿态漂移，试验数据误差超标，无法满足、航空级验收标准。
2. 运动维度单一，复合工况复现能力缺失
单轴、三轴摇摆台仅可实现单向倾斜，无法同步联动俯仰、横滚、偏航、三轴平移六自由度复合运动，难以精准还原海浪颠簸、越野冲击、气流扰动、重载底盘振动等真实耦合工况，户外实测试验周期长、成本高、风险不可控。
3. 标准化设备适配性差，定制化门槛高
进口高负载运动平台交付周期超 6 个月，采购与运维成本高昂，通讯协议封闭，不支持二次开发；国内多数厂商仅能提供固定行程、固定台面尺寸标准机型，无法根据厂房安装空间、特殊试验工况非标定制行程、倾角与台面规格。
4. 安全防护与软件兼容性不足
重载场景下设备失控、过载会引发重大安全事故，多数产品缺少 PLd/Cat.3 工业安全等级防护；控制系统无法对接 CarSim、MATLAB/Simulink 等主流仿真软件，洗出算法固化，无法自定义体感强度与运动工况，科研数据采集、工况回放功能缺失。
针对以上行业难题，南京拓维运动科技作为专业定制平台厂家，自主研发TW6 系列高负载运动平台，依托成熟 Stewart 并联机构架构、全闭环伺服控制与自研运动算法，覆盖 1kg–50 吨全跨度载荷需求，提供硬件非标定制、软硬件一体化重载运动仿真解决方案。
二、TW6 高负载运动平台核心技术架构与工作原理

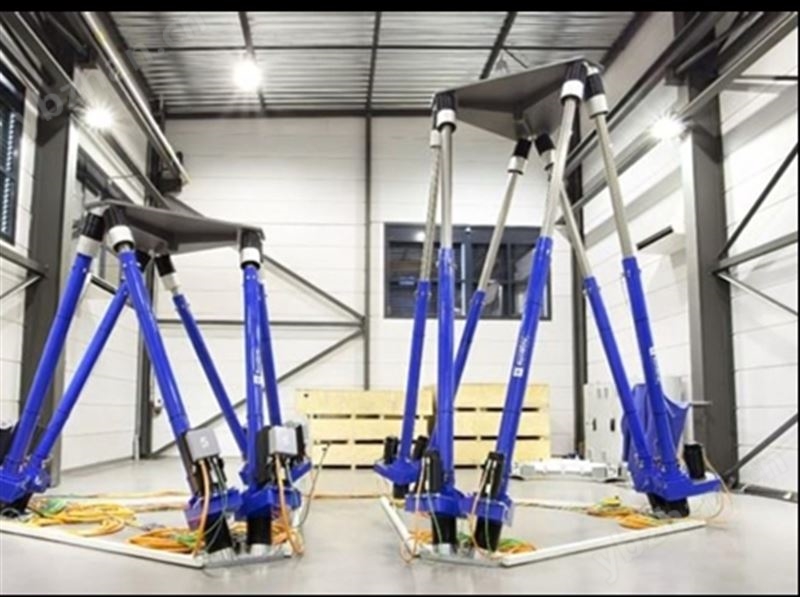

TW6 系列高负载运动平台采用经典六自由度并联机构（Stewart 平台）核心设计，由固定基座、高强度动平台、六组重载伺服电动缸、高精度万向虎克铰构成完整机械执行单元。
1. 重载强化并联结构技术
平台整体框架采用高强度合金型材一体化焊接，针对大吨位载荷做应力分散优化，六支伺服作动筒并联布局，载荷均匀分摊至各支链，相比串联机构具备高结构刚度、低累积误差、大承载上限的先天优势，长期满负荷运行无明显形变。
2. 全闭环多轴同步伺服控制技术
搭载高精度位移传感器与六轴姿态实时反馈模块，伺服环 1000Hz 超高频率闭环运算，实时修正各电动缸伸缩量偏差，实现六轴毫秒级同步联动，有效抑制重载工况下抖动、滞后问题，姿态复现还原度可达 98.7% 以上。
3. 自研重载洗出补偿算法
内置适配大惯性负载的专属姿态补偿算法，针对 5 吨–50 吨重型试件惯性偏移做动态修正，可自定义运动幅度、体感衰减系数，兼顾大行程姿态模拟与高精度微小振动复现，匹配重载仿真、精密调姿两类差异化使用需求。
4. 模块化非标定制架构
机械结构模块化拆分，载荷、台面尺寸、运动行程、防护等级均可按需调整，可适配室内实验室、船舶舱内、户外防腐等多类安装环境，支持 - 20℃–70℃宽温域稳定作业。
三、TW6 高负载运动平台核心参数与性能指标
基础硬件参数表
参数类别 | 详细规格说明 |
产品型号 | TW6 系列（全规格按需定制） |
额定载荷覆盖 | 1kg～50 吨（根据应用场景匹配重载机型） |
设备自重 | 随载荷、行程、台面配置非标浮动，重载机型配套加厚承载基座 |
台面尺寸 | 全尺寸非标定制，适配重型整车、大型舱体、工装夹具安装需求 |
工作温度区间 | -20℃ ~ 70℃，支持高低温实验室配套使用 |
六自由度运动性能指标
运动维度 | 可调参数范围 |
俯仰（绕 X 轴旋转） | ±5° ~ ±45°（重载工况可限定安全倾角） |
横滚（绕 Y 轴旋转） | ±5° ~ ±45° |
偏航（绕 Z 轴旋转） | ±5° ~ ±45° |
纵移（X 轴平移） | ±10mm ~ ±1000mm |
横移（Y 轴平移） | ±10mm ~ ±1000mm |
升降（Z 轴平移） | ±10mm ~ ±1000mm |
四、电气系统与软件完整规格
（一）电气系统规格
1. 电源适配：双规格供电 AC220V / AC380V，重载 5 吨以上机型标配 380V 工业供电；
2. 通讯硬件接口：千兆以太网（EtherCAT）、USB3.0、RS485，支持多设备联动组网；
3. 控制运算频率：伺服闭环环 1000Hz，姿态解算环 200Hz，满足重载动态实时控制；
4. 工业安全等级：PLd/Cat.3 标准安全架构，集成过载保护、漏电保护、行程硬限位、急停多重防护，杜绝重载失控风险。
（二）软件控制系统规格
1. 通用通讯协议：EtherCAT、UDP、TCP/IP、USB 串行多协议兼容；
2. 主流仿真软件适配：原生兼容 X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink，支持联合仿真数据互通；
3. 专属运动控制软件：拓维自研六自由度运动控制上位机，内置重载优化洗出算法，可视化界面可自定义运动幅度、体感强度、运动速度；
4. 开放开发能力：全套 API/SDK 开放接口，支持用户二次开发、自定义试验工况、全流程运动数据日志存储与离线回放，满足高校、科研院所定制化实验需求。
五、TW6 高负载运动平台典型应用场景与行业价值
1. 航空航天重载装配与整机仿真
适配飞机机身、机翼对接、大型卫星载荷调姿、航空发动机整机动态测试，支持 50 吨全尺寸构件承载，多维度姿态精准对位替代传统人工工装，装配效率提升 60% 以上；可复现高空气流、起降冲击工况，完成飞行器可靠性验证，适配航空工业、航天科研院所项目落地。
2. 特种重载装备测试
用于装甲车、坦克整车驾驶模拟、重型系统稳控试验、大型舱体环境模拟，可精准复现越野颠簸、弹道冲击、海上运载复合姿态，支持 7×24 小时不间断连续运行，数据采集稳定可控，满足试验严苛可靠性标准。
3. 船舶与海洋工程设备波浪补偿
配套大型船载重型设备、海上风电装备、船舶整机摇摆测试，可定制 IP65 防盐雾防腐配置，精准复现各级海浪运动谱，通过六自由度姿态补偿抵消船体摇摆，延长海上重载作业窗口期，服务船舶集团、海洋装备研发单位。
4. 重型商用车与工程机械整车试验
覆盖重卡、矿用工程车、大型底盘 NVH 测试、ADAS 智能驾驶算法验证，完整导入真实路谱数据，联动 TruckSim、CarSim 开展整车动力学仿真，无需户外实车测试，大幅降低重型车辆研发周期与试验损耗成本。
5. 高校科研与力学试验平台
面向车辆工程、航空航天、海洋工程专业实验室，大跨度载荷覆盖满足小型试件至重型总成试验需求，开放软件接口支持课题自定义工况、动力学数据采集，为重载运动学、并联机构理论研究提供标准化硬件载体。
六、总结：拓维 TW6 高负载运动平台赋能重载行业标准化、智能化升级
作为国内专注重载六自由度装备研发的定制平台厂家，南京拓维运动科技 TW6 系列高负载运动平台，以 1kg–50 吨全覆盖载荷、六自由度全维度运动能力、宽温域稳定运行、软硬件全开放定制化优势，解决重载仿真、精密调姿领域长期存在的承载不足、工况复现失真、设备适配性差、安全防护薄弱等核心痛点。
设备兼具工业级可靠性与科研级拓展性，机械结构、电气配置、控制软件均可按需非标定制，适配航空、船舶、重型汽车、高校科研全领域重载测试与装配场景。依托自主核心并联机构技术、自研运动控制算法与售后体系，TW6 高负载运动平台助力各行业实现重载试验室内标准化、数字化、智能化转型，降低重型装备研发与验证成本，为国内制造仿真测试装备国产化提供可靠解决方案。
